Жорстке і м’яке ущільнення є двома найбільш фундаментальними методами ущільненняклапани. Їх принципова відмінність полягає в матеріалі ущільнювальної пари (дотичних частин при закритому клапані).
Простіше кажучи: м’яке ущільнення схоже на «гумову прокладку» — воно має хорошу еластичність, може забезпечити нульовий витік, але не витримує високих температур або високого тиску. Жорстке ущільнення схоже на «метал до металу» — воно міцніше, довговічніше, підходить для суворих умов, але його ущільнення дещо гірше.
Нижче наведено більш детальне та конкретне порівняння:
| Аспект порівняння |

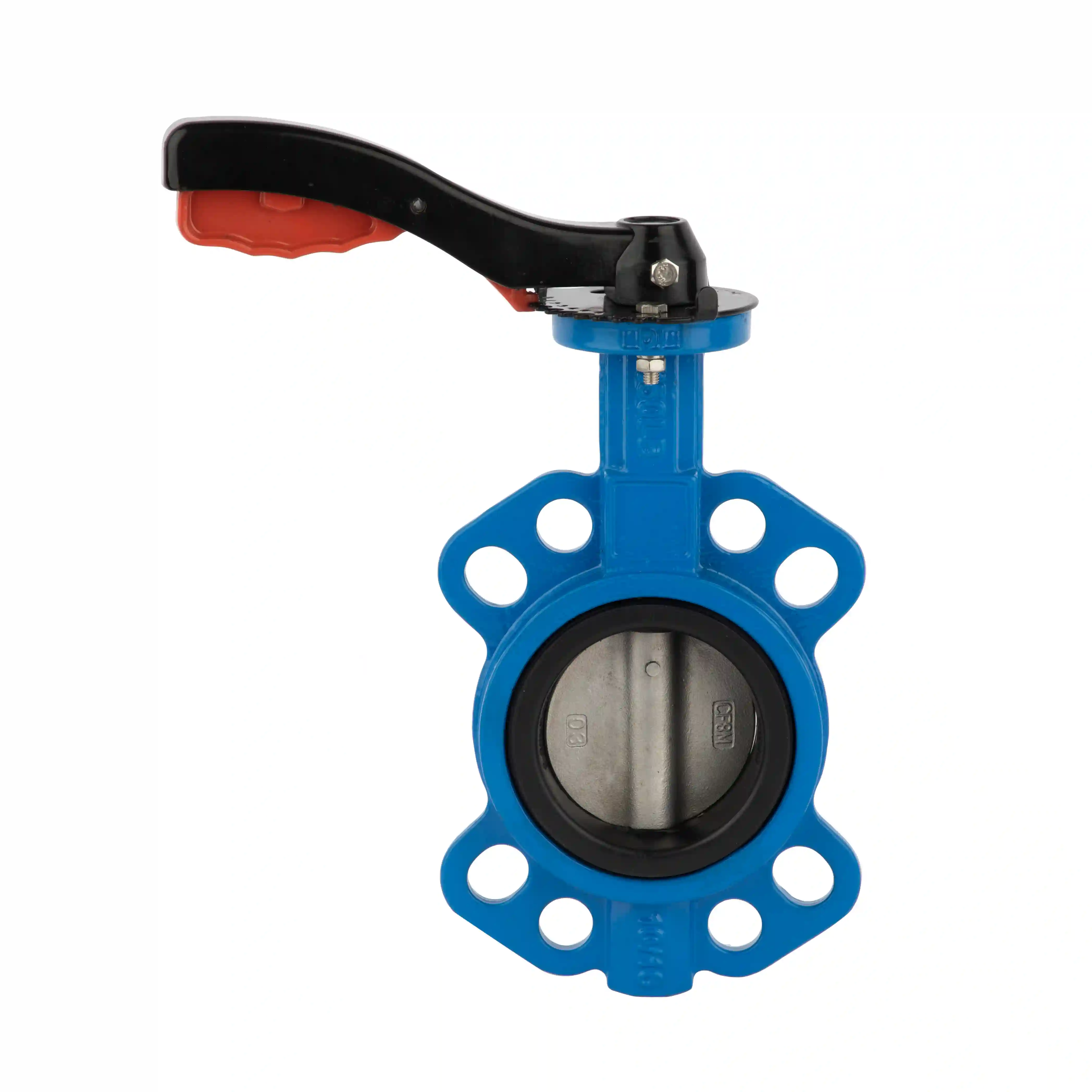

Клапани з м’яким ущільненням |

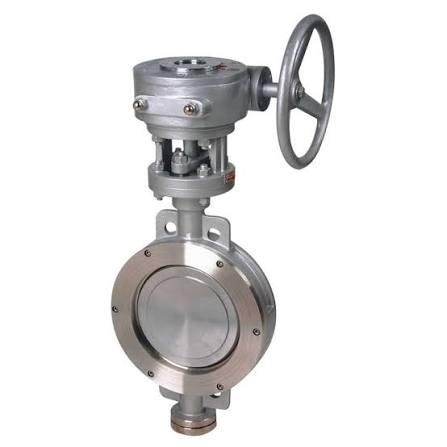

Клапани з жорстким ущільненням |
|
Матеріал ущільнювальної пари |
Метал + Неметал. Неметалом зазвичай є гума (NBR, EPDM тощо) або пластик (PTFE, нейлон тощо). |
Метал + Метал. Зазвичай це нержавіюча сталь, мідні сплави, тверді сплави (наприклад, стелліт) або метал + кераміка. |
|
Ефективність ущільнення |
Чудово.Пружна деформація м’яких матеріалів може заповнити мікроскопічні щілини, зазвичай досягаючи нульового витоку. |
добре. Однак ідеального ущільнення метал-метал досягти важко; може бути незначний витік. Деякі продукти високого класу можуть стверджувати, що «нульовий витік». |
|
Термостійкість |
Не термостійкий.Підходить для нормальної температури навколишнього середовища, зазвичай ≤80°C або ≤250°C (залежно від матеріалу). Високі температури можуть спричинити деформацію та старіння неметалевих матеріалів, що призведе до протікання. |
Широкий діапазон температур. Витримує високі температури (зазвичай ≥250°C) і низькі температури, має стабільні властивості матеріалу та стійкість до старіння. |
|
Толерантність до тиску |
В основному використовується в системах із середнім і низьким тиском. М'які матеріали можуть бути екструдовані або пошкоджені під високим тиском. |
Може витримувати середній і високий тиск, навіть надвисокий (наприклад, ≥35 МПа), завдяки високій міцності металу. |
|
Зносостійкість |
Бідний.Легко дряпається твердими частинками (піском, зварювальним шлаком, іржею) у середовищі, що призводить до пошкодження ущільнення. |
Чудово.Металеві ущільнювальні поверхні є зносостійкими та підходять для середовищ, що містять тверді речовини або мають ерозійні властивості. |
|
Виробничий процес |
Відносно простий.М'які матеріали мають деяку еластичність, вимагаючи меншої точності обробки, отже, меншої вартості. |
Комплекс. Потрібна точна механічна обробка, притирка та зміцнення поверхні, що призводить до подовження виробничих циклів і підвищення вартості. |
|
Термін служби |
Ущільнювальні компоненти мають aкоротшедовговічність, схильність до старіння та зносу, потребує періодичної заміни. |
Металеві ущільнювальні поверхні маютьдовгий термін служби, будучи міцним і довговічним. |
|
Типові програми |
Чисте середовище, низький тиск, нормальна температура: наприклад, водопровідна вода, повітря, масло, очищення води. |
Висока температура, високий тиск, корозійне середовище, насичене частинками: наприклад, пара, термальне масло, нагрівальний газ, вугільний газ, нафта, кислоти/луги. |
1. Враховуйте середовище та температуру: Якщо середовищем є чиста вода або повітря при нормальній температурі, м’яке ущільнення є хорошим вибором, щоб легко досягти нульового витоку. Однак, якщо це високотемпературна пара, термальне масло або корозійні хімікати, жорстке ущільнення є обов’язковим, оскільки м’які ущільнювальні матеріали швидко руйнуються в таких середовищах.
2. Подумайте про чистоту ЗМІ: Якщо трубопровід може містити тверді частки, такі як зварювальний шлак, іржа або пісок (часто зустрічається в нових установках або старих мережах трубопроводів), віддайте перевагу жорсткому ущільненню, щоб запобігти подряпинам на м’яких ущільнювальних поверхнях.
3. Враховуйте номінальний тиск: Для звичайних трубопроводів середнього та низького тиску можна використовувати будь-який тип. Однак для застосування під високим або надвисоким тиском жорстке ущільнення є неминучим вибором.
