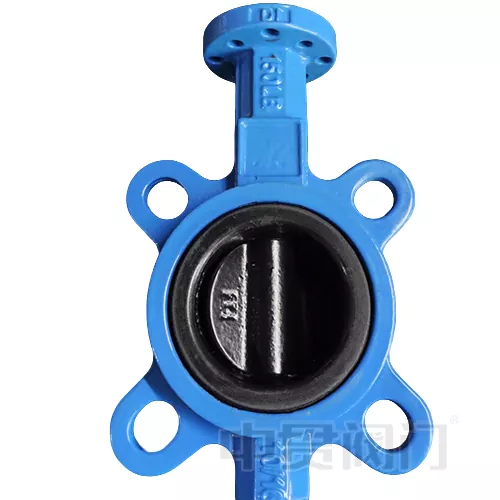

Поворотний дисковий клапан із покриттям Halar

Дисковий дисковий затвор із покриттям Halar розроблений для екстремальних хімічних середовищ із використанням покриття Halar (ECTFE) на поверхні диска для досягнення чудової стійкості до корозії. З діапазоном робочих температур від -40 ℃ до 150 ℃ (специфічне застосування температури також потребує врахування матеріалів сидіння) і товщиною 0,5-1,2 мм.

Основна функція покриття HALAR

HALAR (сополімер етилену та хлортрифторетилену, ECTFE) — це високоефективний фторполімер, який рівномірно покриває поверхню пластини метелика за допомогою процесу електростатичного розпилення, утворюючи щільний захисний шар товщиною 0,5–1,2 мм. У дисковому дросельному клапані з покриттям Halar основні функції цього покриття включають:

1. Стійкість до хімічної корозії: він може витримувати 98% сірчаної кислоти, 37% соляної кислоти, сильний луг (наприклад, 50% NaOH) та органічні розчинники (такі як ацетон, ксилол), а швидкість корозії становить менше 0,01 мм/рік;

2. Термостійкість: діапазон температур тривалого використання -40℃~150℃, короткочасна стійкість до термічного удару 180℃;

3. Низька проникність: молекулярна структура є щільною, що запобігає корозії металевої підкладки пластини метелика через проникнення середовища;

4. Зносостійкість і захист від прилипання: коефіцієнт поверхневого тертя становить лише 0,3, що зменшує адгезію гранульованого середовища та подовжує цикл обслуговування.

5. Порівняно з покриттями PTFE або PP, механічна міцність HALAR підвищується більш ніж на 50%, особливо за умов частого відкривання та закривання, що може запобігти розтріскуванню та відпаданню покриття.

Структурна оптимізація:

Щоб адаптуватися до фізичних властивостей покриття HALAR, наш дисковий дисковий клапан із покриттям Halar має спеціальну конструкцію:

1. Точна обробка пластини метелика: Основний матеріал виготовлений з нержавіючої сталі 316L або дуплексної сталі, а шорсткість поверхні становить ≤Ra3,2 мкм за допомогою токарної обробки з ЧПУ, що забезпечує рівномірну адгезійну основу для покриття. Край пластини метелика закруглений, щоб уникнути концентрації напруги покриття.

2. Двонаправлена ​​система ущільнення: з м’яким ущільненням сідла клапана з EPDM або FKM утворює ущільнювальну поверхню «жорстко-гнучкого композиту» з покриттям HALAR, що забезпечує двонаправлене нульове витікання при тиску ≤PN16 (відповідно до стандарту ISO 5208).

3. Адаптація приводу ISO5211: верхня частина штока клапана оснащена інтерфейсом квадратного вала (відповідно до стандарту ISO5211 F05-F10), який можна безпосередньо встановлювати з пневматичними/електричними приводами, а похибка вихідного моменту становить ≤5%.

Застосовні медіа та типові сценарії

Дисковий дисковий затвор із покриттям Halar призначений для таких середовищ:

1. Сильна кислота/луг: такий як розчин для гальванічного покриття (містить хромову кислоту), вологий газоподібний хлор у хлорно-лужному процесі, концентрат фосфорної кислоти;

2. Органічні розчинники: нафтохімічні проміжні продукти, такі як бензол, складні ефіри, кетони тощо;

3. Окислювальні середовища: перекис водню (концентрація≤50%), розчин гіпохлориту натрію;

4. Рідина високої чистоти: засіб для чищення CIP/SIP у фармацевтичній промисловості, подача надчистої води.
