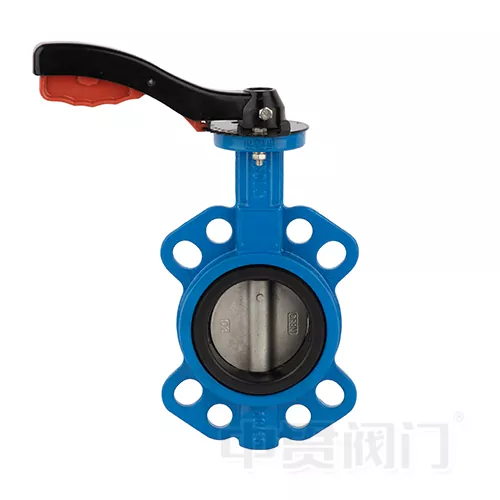

EN593 Стандартний клапан метелика

Як важлива специфікація в галузі промислових клапанів Європи, стандарт дизайну EN593 забезпечує систематичну основу для проектування, виготовлення та випробування клапанів металевих метеликів. Ця стаття буде глибоко проаналізувати основні вимоги стандарту та вивчити технічні переваги клапанів метеликів, які відповідають цьому стандарту (EN 593 Стандартний клапан метелика) у промислових сценаріях.

Основні специфікації стандарту EN593

EN593 був розроблений Європейським комітетом з стандартизації (CEN) і застосовується до проектування клапанів металевих метеликів у фланцевих або підкладених трубопроводах, що охоплюють ізоляцію, регулювання та контроль. Його технічні моменти включають:

Діапазон тиску та розміру:

1. Номінальний тиск (PN): від 2,5 до 40 бар; Американський стандартний клас (клас): від 150 до 300;

2. Номінальний діаметр (DN): DN20 до DN2400, з максимальною підтримкою конструкції діаметром 2,4 метра (DN2400);

3. Спеціальні програми (наприклад, управління процесами) вимагають посилання на додаткові стандарти EN1349 та EN60534-2-1.

Матеріальні та структурні вимоги:

1. Корпус клапана повинен бути виготовлений з стійкого до корозії металу (наприклад, вуглецевої сталі, нержавіючої сталі або дуплексної сталі) та відповідати сертифікації матеріалу EN 10204;

2. Стебло клапана та тарілка метелика повинні мати силу кручення, а ущільнення сидіння клапана повинно бути пристосоване до м'яких ущільнювачів (EPDM/FKM) або металевих твердих ущільнювачів;

3. Розміри з'єднання фланця суворо дотримуються стандарту EN 558, щоб забезпечити глобальну взаємозамінність.

Технічні характеристики тестування продуктивності:

1. Тест на герметизацію: Відповідно до стандарту ISO 5208, нульовий витік досягається в 1,1 рази, ніж номінальний тиск;

2. Перевірка робочого моменту: Після встановлення приводу він повинен пройти 1000 тестів на відкриття та закриття циклу, а коливання крутного моменту - ≤5%;

3. Випробування на міцність тиску: корпус клапана повинен витримувати випробування гідростатичного тиску в 1,5 рази більше тиску ПН протягом 3 хвилин без деформації

UNENEN593 Стандартний клапан Butterfly Клапан суворо дотримуйтесь цих стандартів, якщо вам потрібен підтвердити інший стандарт, будь ласка, просто зв'яжіться з нами.

Технічні переваги

Технічні переваги:

Клапан метелика, який відповідає стандарту EN593 (Standard Design Standard Butterfly клапана) добре працює в наступних сценаріях:

Пристосованість до суворих ЗМІ:

1. Оптимізуючи поверхню пластини метелика за допомогою халар, PTFE або металевого покриття, вона може витримати сильну кислоту, високотемпературну пару та абразивну зернисту носій13;

2. Наприклад, клапан DN1600 може витримувати корозію H2S при умовах 150 ℃ та PN16 протягом тривалого часу в системі відновлення сірки нафтохімічної рослини.

Високоефективна герметична конструкція:

1. Двонаправлена ​​герметична структура (подвійний ексцентричний або потрійний ексцентрик) зменшує тертя відкриття та закриття та продовжує термін експлуатації сидіння клапана;

2. Рівень витоку сидіння м'якого клапана ущільнювача досягає VI класу (ущільнення на рівні міхура), а тверда ущільнення відповідає стандарту пожежної безпеки (API 607).

Розумний потенціал оновлення

1. Стандартизований інтерфейс валу Square ISO5211 (F05-F25) підтримує швидку інтеграцію електричних/пневматичних приводів;

2. У поєднанні з промисловим Інтернетом речей (IIOT) дані клапана, попередження про температуру та витоку можна контролювати в режимі реального часу.
