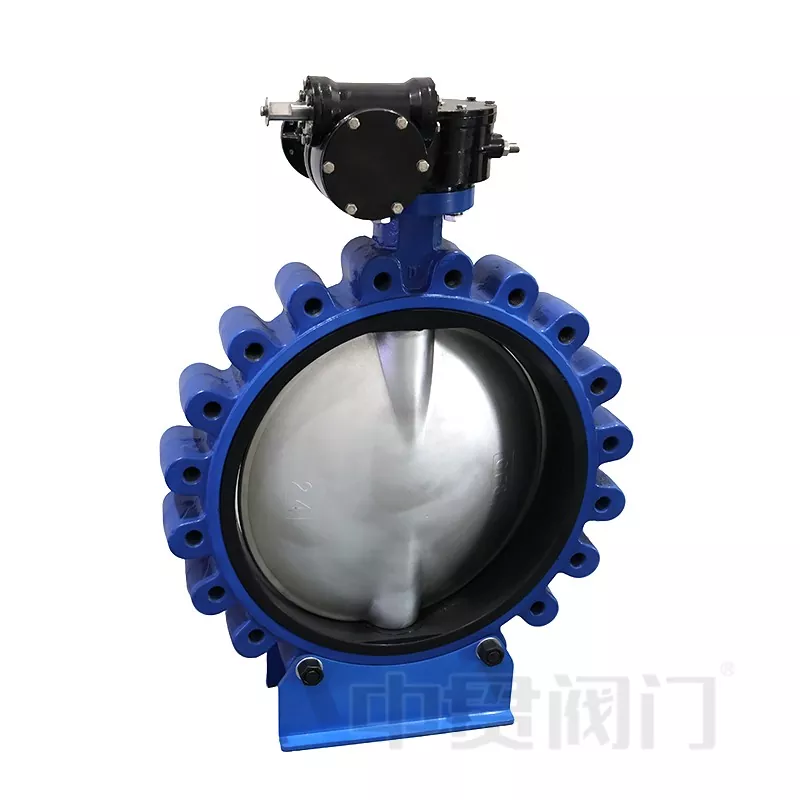

Поворотний клапан Zhongguan Lugпризначений для трубопровідних систем, що вимагають гнучкого монтажу, надійного відключення та зручного обслуговування. Як структура поворотного клапана по центральній лінії, він зазвичай вибирається дляочищення води, циркуляція систем опалення, вентиляції та кондиціонування повітря, промислові трубопроводи та застосування, де потрібно зняти або обслуговувати клапан, не впливаючи на повне розташування трубопроводу.
У порівнянні з пластинчастими дисковими заслінкамиконструкція наконечникавикористовує різьбові отвори на корпусі клапана для незалежної фіксації фланця. Ця конструкція особливо підходить для установки в кінці лінії, секцій ізоляції обладнання та трубопроводів, де під час технічного обслуговування може знадобитися видалити одну сторону з’єднання.
Корпус клапана може бути виготовлений зковкий чавун, GGG50, нержавіюча сталь або вуглецева сталь відповідно до вимог тиску, характеристик середовища та умов корозії. Конструкція наконечника розподіляє напругу з’єднання між кількома точками кріплення, покращуючи стабільність монтажу в трубопроводах, які піддаються вібрації або частій експлуатації.
Диск має компактну круглу конструкцію та обертається приблизно на 90° між повністю відкритим і повністю закритим положеннями. Диски з нержавіючої сталі або інші сумісні матеріали можуть бути обрані відповідно до середовища трубопроводу для підвищення корозійної стійкості та продуктивності.
Шток клапана передає робочий крутний момент між приводом і диском. Розташування валу по центру зменшує структурну складність і забезпечує плавну роботу з ручним, пневматичним або електричним приводом.
EPDM, NBR, PTFE, та інші ущільнювальні матеріали можна вибрати відповідно до середовища. EPDM зазвичай використовується для застосувань на водній основі, NBR підходить для умов, пов’язаних з нафтою, тоді як PTFE вважається більш високим вимогам до хімічної стійкості.
У системах водопостачання та водовідведення зазвичай вибирають поворотні дискові клапани через їх компактну структуру та легкість обслуговування. Конфігурації сидіння з EPDM часто використовуються для систем прісної води, каналізації та загальної циркуляції води, де вимоги до хімічної сумісності помірні.
Трубопроводи HVAC і промислового охолодження зазвичай вимагають частих операцій відкриття та закриття. Поворотна конструкція на 90°, низький робочий крутний момент і компактна монтажна довжина роблять дискові клапани придатними для систем регулювання циркуляції з обмеженим простором для встановлення.
Для промислових трубопроводів, що містять корозійні або спеціальні середовища, конфігурацію клапана слід вибирати відповідно до хімічної сумісності між матеріалом сідла та середовищем. Сідла на основі PTFE можна розглядати для сильніших хімічних середовищ, тоді як матеріали NBR і FKM використовуються для застосувань, пов’язаних з нафтою.
Для морських та енергетичних систем часто потрібні клапани з корозійною стійкістю та зручним доступом для обслуговування. Конструкція з’єднання з наконечником дозволяє легше ізолювати та замінювати трубопроводи, де обмежений простір для обслуговування.
Під час роботи диск обертається навколо осі штока клапана. Коли клапан повністю відкритий, диск вирівнюється з напрямком потоку трубопроводу, зменшуючи опір і дозволяючи середовищу проходити з мінімальними перешкодами.
Під час закриття диск обертається приблизно на 90° і притискається до гнізда ущільнювача, щоб зупинити потік. Залежно від конструкції клапана та ущільнювального матеріалу можна досягти двостороннього відключення.
Для дроселювання положення диска можна регулювати між відкритим і закритим положеннями.
| Порівняння | Поворотний клапан | Вафельний поворотний клапан |
|---|---|---|
| Спосіб підключення | Різьбові отвори для наконечників дозволяють незалежно фіксувати фланець | Встановлюється між двома фланцями за допомогою наскрізних болтів |
| Технічне обслуговування | Підходить для систем, які вимагають легшого демонтажу клапана або монтажу на кінці | Більше підходить для стандартного монтажу трубопроводу |
| Місце встановлення | Компактна конструкція з більшою гнучкістю підключення | Легкий і зазвичай використовується там, де обмежений простір |
| Типові програми | Очищення води, опалення, вентиляція, кондиціонування, промислові трубопроводи, чутливі до обслуговування системи | Загальні водопровідні та комунальні трубопроводи |
Zhejiang Zhongguan Valve Manufacture Co., Ltd.більше 19 років зосереджується на виробництві клапанів, виробничі ресурси розташовані в Тяньцзіні та Веньчжоу, Чжецзян. Підприємство виробляєповоротні клапанив тому числі пластинчасті, наконечники, U-подібні та фланцеві типи, з основними виробничими діаметрами в діапазоні від DN40 до DN1600.
Виробничий процес включає збірку клапана, випробування тиском, встановлення сідла клапана, встановлення втулки вала та маркування виробу. Zhongguan надає необхідніСертифікати ISOдля вироблених клапанів і може забезпечитиСідла клапанів, сертифіковані WRASколи потрібно.
Термін служби дросельної заслінки в основному залежить від умов експлуатації, включаючи характеристики середовища, температуру, зміни тиску, частоту роботи та якість монтажу. Вибір сумісних ущільнювальних матеріалів і підтримання належних умов експлуатації допомагає зменшити передчасний знос ущільнювальних компонентів.
так Батерфляйними клапанами з вухом можна керувати ручними рукоятками, приводами, пневматичними або електричними приводами відповідно до вимог керування трубопроводом. Вибір приводу повинен відповідати вимогам до крутного моменту клапана, робочій частоті та системі автоматизації.
Необхідна інформація зазвичай включає розмір клапана, номінальний тиск, стандарт підключення, середовище трубопроводу, діапазон температур, вимоги до матеріалу сідла та вимоги до приводу. Ці деталі допомагають визначити відповідну конфігурацію клапана та уникнути неправильного вибору матеріалу.
Запобігання витоку залежить від правильного вибору клапана, відповідного ущільнювального матеріалу, належного встановлення та регулярного огляду. Вирівнювання трубопроводу, умови фланцевого з’єднання та наявність сторонніх часток навколо ущільнювальної поверхні слід перевіряти під час встановлення, щоб підтримувати ефективність ущільнення.
