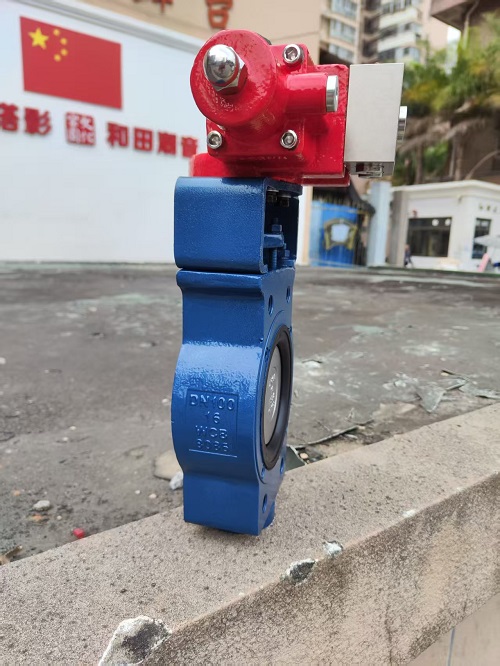

Напівзубчастий корпус WCB і диск CF8 з гідравлічним приводом, ексцентричним дисковим клапаном

Напівзубчастий корпус WCB і диск CF8 з гідравлічним приводом, ексцентриковий поворотний клапан – це високопродуктивний клапан, розроблений для вимогливих застосувань, які вимагають швидкої роботи, надійного ущільнення та мінімального обслуговування. Завдяки унікальній ексцентричній конструкції та гідравлічному приводу цей клапан ідеально підходить для роботи з високим перепадом тиску, забезпечуючи при цьому безперебійну роботу та подовжений термін служби.

Особливості конструкції:

Тип клапана: Поворотний клапан із подвійним зсувом і м’яким сідлом

Ексцентричний поворотний клапан має конструкцію з подвійним зміщенням, де вісь штока клапана зміщена як від ущільнювальної поверхні, так і від осі трубопроводу. Ця інноваційна конструкція забезпечує швидке від’єднання диска від сідла під час відкриття, значно зменшуючи тертя та знос, а також подовжуючи термін служби ущільнення клапана.

Офсетний дизайн:

Зміщена конструкція покращує ефективність клапана, дозволяючи диску рухатися з мінімальним опором, забезпечуючи більш плавну роботу та зменшуючи механічний знос. У результаті виходить клапан, який забезпечує високу продуктивність і потребує менше обслуговування.

Система ущільнення:

Пружне м'яке сидіння:

У клапані використовується пружне м’яке сідло, яке зазвичай виготовляється з таких матеріалів, як EPDM, NBR, PTFE тощо. Така конструкція м’якого сідла забезпечує чудове еластичне ущільнення, що забезпечує двонаправлене нульове витікання. Він відповідає суворим стандартам ущільнення, таким як ANSI Class VI, що робить його високонадійним для широкого спектру промислових застосувань.

Характеристики матеріалів:

Матеріал корпусу

Корпус клапана виготовлено з вуглецевої сталі WCB, що забезпечує міцну структурну цілісність і чудову стійкість до загального тиску. Цей матеріал забезпечує довговічність у середовищі з високим попитом, включно з галузями промисловості з високою швидкістю потоку або абразивними середовищами.

Матеріал диска

Диск клапана виготовлено з нержавіючої сталі CF8 (304), відомої своєю чудовою стійкістю до корозії, високою міцністю та довговічністю. Полірована або покрита поверхня диска забезпечує щільний контакт із м’яким посадковим місцем для надійного ущільнення, одночасно забезпечуючи стійкість проти корозії та зносу.

Дизайн підключення:

Корпус із напіввиступами:

Цей клапан має конструкцію напівзубчастого корпусу, що дозволяє легко встановлювати та розбирати. Конструкція з напівпроушинами включає отвори для наконечників, що дозволяє встановлювати клапан за допомогою наскрізних болтів, подібно до безфланцевого клапана. Ключовою перевагою цієї конструкції є можливість підтримувати клапан під час демонтажу трубопроводу, полегшуючи технічне обслуговування без повного вилучення клапана з системи.

Активація:

Гідравлічний привід:

Клапан оснащений гідравлічним приводом, що забезпечує високий крутний момент і швидку реакцію для застосувань, які вимагають швидкої роботи клапана або обробки високого перепаду тиску для відкриття. Гідравлічний привід ідеально підходить для систем, які потребують вищого рівня контролю та продуктивності, наприклад, для нафто- та газопроводів, хімічної обробки та інших промислових застосувань.

Гідравлічна інтеграція:

Цей привід можна безпосередньо інтегрувати в гідравлічні системи керування, забезпечуючи безперебійну роботу та кращий контроль над рухом клапана. Він розроблений для забезпечення високої ефективності та мінімального споживання енергії при максимальному збільшенні надійності роботи.

Застосування:

Очищення води та стічних вод

Нафтогазова промисловість

Хімічна обробка

Електростанції

Системи ОВК

Целюлозно-паперова промисловість

Фармацевтика та харчова промисловість

Ключові переваги:

Мінімальний знос: ексцентрична конструкція зменшує тертя, подовжуючи термін служби ущільнень і зменшуючи вимоги до обслуговування.

Двонаправлений нульовий витік: пружна м’яка конструкція сидіння забезпечує роботу без протікання в обох напрямках.

Швидка та ефективна робота: завдяки гідравлічному приводу клапан забезпечує швидкий час відгуку, що ідеально підходить для високого тиску та швидкодіючих систем.

Просте технічне обслуговування: конструкція з напіввиступом дозволяє легко знімати та повторно встановлювати клапан під час планового обслуговування, заощаджуючи час і витрати на оплату праці.

Стійкість до корозії: диск з нержавіючої сталі CF8 і корпус з вуглецевої сталі WCB забезпечують довговічність і стійкість до корозії в суворих умовах.

Технічні характеристики:
