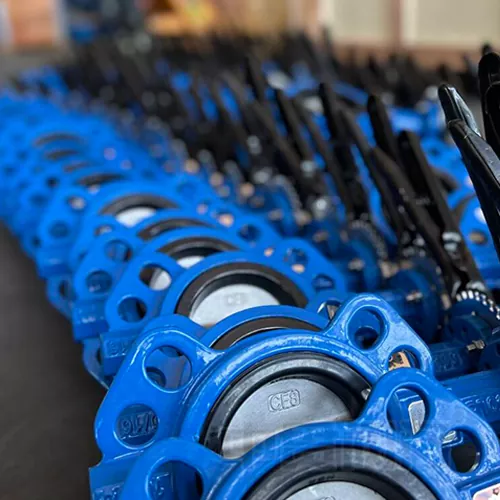

Поворотний клапан FKM

Поворотний клапан із сідлом FKM у промислових системах виробництва клапанів, фторвуглецевий еластомер (позначається як FKM відповідно до ASTM D1418) став кращим інженерним матеріалом для динамічних ущільнювальних інтерфейсів завдяки своїй унікальній молекулярній структурі. Цей полімер підтримує сертифікат ASTM D2000 M6EE907 щодо хімічної інертності в діапазоні робочих температур від -18 °C до 150 °C (у поворотному клапані з сідлом FKM).

Основні переваги матеріалів ФКМ

1. Фтореластомер (FKM) — це фторвмісний синтетичний еластомер, який використовується як матеріал сідла для поворотного клапана FKM, і його властивості включають:

2. Хімічна стійкість: стійкість до сильних кислот (таких як 98% сірчана кислота, 37% соляна кислота), сильних лугів (50% NaOH), вуглеводневих розчинників та озону, а рівень корозійної стійкості кращий, ніж NBR/EPDM;

3. Адаптивність до високих температур: безперервний діапазон робочих температур -20°C~180°C, короткочасна стійкість до термічного удару 200°C (це лише для чистої гуми, коли використовується для сідел поворотних клапанів, як правило, максимальна температура становить 150°);

4. Низька проникність: газопроникність становить лише 1/5 NBR, що запобігає розширенню та виходу з ладу сідла клапана, викликаного проникненням середовища;

5. Механічна стабільність: діапазон твердості 70 ~ 90 по Шору A, ступінь твердості ≤15% (випробування ASTM D395).

6. Термін служби сідла дросельного клапана FKM може досягати 8-12 років, що більш ніж у 3 рази перевищує термін служби звичайних гумових сідел клапана.

Типові сценарії застосування:

1. Органічні розчинники: ацетон, ксилол, чотирихлористий вуглець; Окислювальне середовище: перекис водню (концентрація ≤30%), розчин гіпохлориту натрію

2. Висококорозійні рідини: розчин для гальванічного покриття, змішана кислота (царська горілка), вологий газоподібний хлор у хлорно-лужному процесі

ТАБЛИЦЯ ТЕХНІЧНИХ ХАРАКТЕРИСТИК – Поворотний клапан FKM

ОСНОВНІ ПЕРЕВАГИ

Для вимогливих хімічних застосувань ми пропонуємо унікальну цінність завдяки нашим двом виробничим базам (Тяньцзінь і Веньчжоу) та інтегрованому ланцюжку поставок:

1. Стійкість до атмосферних впливів і подовжений термін служби: використовуючи необроблену гуму з високим вмістом фтору, наші сидіння FKM зберігають низький рівень стиснення навіть за частого перемикання та чергування кислотних/лужних середовищ. Фактичний термін служби сягає 8–12 років — у 3 рази більше, ніж у звичайних гумових сидінь, що значно зменшує частоту заміни та витрати на обслуговування.

2. Інтеграція ланцюгів поставок між північчю та півднем: щодо корпусів із вуглецевої сталі великого діаметру (DN300+) ми покладаємося на нашу північну (Тяньцзінь) ливарну фабрику; Для кузовів із нержавіючої сталі та спеціальних сплавів наш фінішний центр Southern (Веньчжоу) виконує точну обробку. Така компоновка забезпечує конкурентоспроможні терміни виконання та економічну ефективність.

3. Повний технологічний контроль якості: кожний поворотний клапан із сідлом FKM проходить 100% випробування на міцність оболонки (1,5× номінальний тиск) і 100% пневматичне випробування на герметичність низького тиску (0,6 МПа) перед відправленням — усуваючи як зовнішні, так і внутрішні витоки.

4. Процес точного затвердіння: вулканізація сідла FKM безпосередньо впливає на стійкість до корозії. Ми використовуємо прецизійні плоскі вулканізаційні преси з контрольованою температурою, щоб суворо контролювати щільність зшивання, забезпечуючи постійну твердість і пружність у всіх партіях, запобігаючи проникненню середовища та утворенню пухирів, спричинених нерівномірним затвердінням.

5. Глобальні сертифікати проекту: Продукція може постачатися з ISO 15848-1 (низькі викиди) для контролю летких органічних сполук і додатковими сертифікатами API 607 ​​/ ISO 10497 (пожежна безпека) — це відповідає кваліфікаційним вимогам для високотехнологічних хімічних проектів у Європі, Америці та на Близькому Сході.

ЧАСТІ ЗАПИТАННЯ (FAQ)

Q1: Як мені вибрати між FKM, EPDM та NBR сидіннями з точки зору ціни та продуктивності?

В: Якщо середовищем є вода, повітря або слабкі кислоти/луги, EPDM є економічно ефективним і достатнім. Однак, якщо ваше застосування включає вуглеводні нафти, ароматичні розчинники (наприклад, ксилол), концентровані кислоти або температури вище 100°C, FKM настійно рекомендується. Незважаючи на те, що FKM коштує дорожче, ніж EPDM, його чудова стійкість до розчинників і високотемпературна стабільність незамінні в суворих умовах, що зрештою заощаджує витрати на технічне обслуговування в довгостроковій перспективі.

Питання 2: Чи є сидіння FKM відлитим чи замінним? Чи легко замінити?

Відповідь: Ми пропонуємо як інтегровані литі (вулканізовані до корпусу), та змінні (придатні для обслуговування на місці) конструкції сидінь. Для хімічних клапанів великого діаметру ми рекомендуємо змінне сідло (зазвичай гільза або U-образне сідло). Коли ущільнювальна поверхня зношується, ви можете замінити сідло, не знімаючи весь клапан з трубопроводу, що значно скорочує час простою установки. Просто повідомте нам про ваші умови експлуатації, і наша технічна команда порекомендує оптимальну конфігурацію.

Q3: Чи підходить ваш поворотний клапан FKM для «вологого хлору» або «високотемпературної пари»?

A:

• Для вологого хлору: наше спеціально розроблене сидіння FKM з високим вмістом фтору забезпечує чудову водостійкість і стійкість до іонів хлориду — класичний вибір для хлорно-лужної промисловості. Проте переконайтеся, що температура залишається нижче 120°C і хлор не містить надмірної вільної води.

• Для високотемпературної пари: Зверніть увагу — FKM НЕ рекомендується для безперервної роботи з насиченою парою (пара може порушити зв’язки вулканізації). Якщо ваш процес передбачає часту продувку парою, ми рекомендуємо нашу дросельну заслінку з тефлоновим покриттям, яка забезпечує чудову термостійкість і стійкість до гідролізу.

Q4: Мій необхідний розмір – DN1800, що перевищує ваш стандартний список. Чи можете ви це зробити?

A: Абсолютно. Хоча наш стандартний діапазон становить DN40–DN1600, Zhongguan Valve має можливості нестандартного налаштування великого діаметру. Раніше ми виготовляли поворотні поворотні клапани FKM до DN2000 для великих хімічних заводів. Просто вкажіть свій конкретний склад носія, температуру та розміри з’єднання, і наші інженери виконають проект FEA (аналіз кінцевих елементів) і відповідно запланують виробництво.

Q5: Який час доставки в закордонні пункти призначення (наприклад, Океанія чи Європа)? Як щодо післяпродажної підтримки?

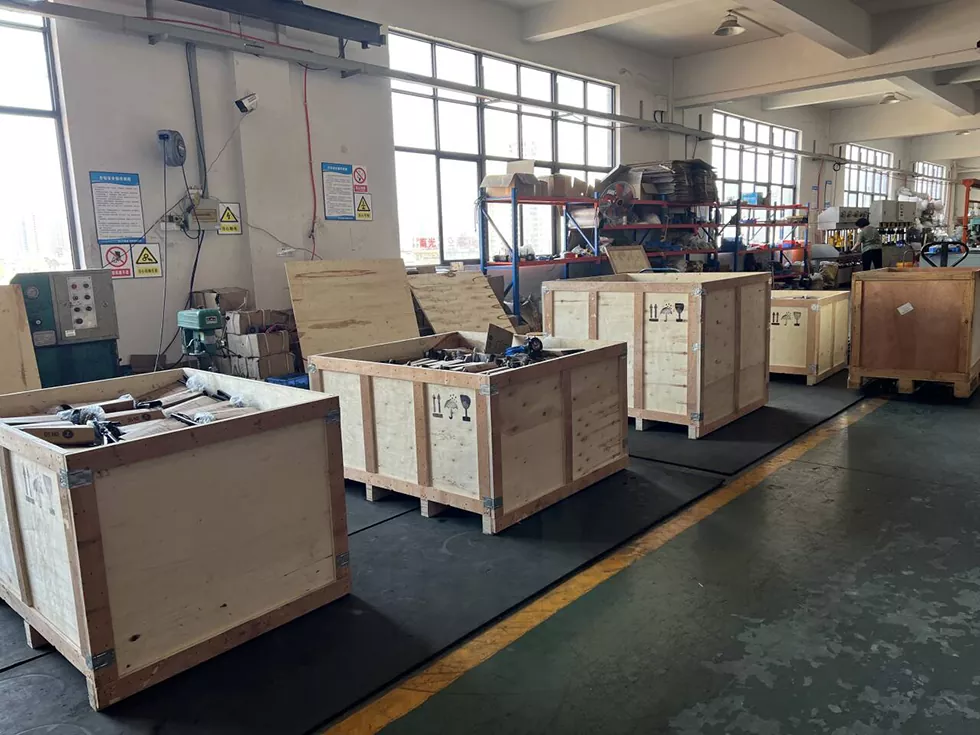

В: Для замовлень невеликих партій морське транспортування до великих портів (наприклад, Сідней, Мельбурн) займає приблизно 18–22 дні після завершення виробництва. Ми пропонуємо експортно сертифіковані фуміговані дерев’яні ящики та варіанти нейтрального/приватного пакування.

Післяпродажне обслуговування:

• Ми пропонуємо 18-місячну гарантію (за винятком неправильного використання або невідповідних умов експлуатації).

• Доступні інструкції з віддаленого встановлення відео.

• У разі проблем із якістю ми зобов’язуємося безумовно замінити несправні деталі або домовитися про повернення/відшкодування.
