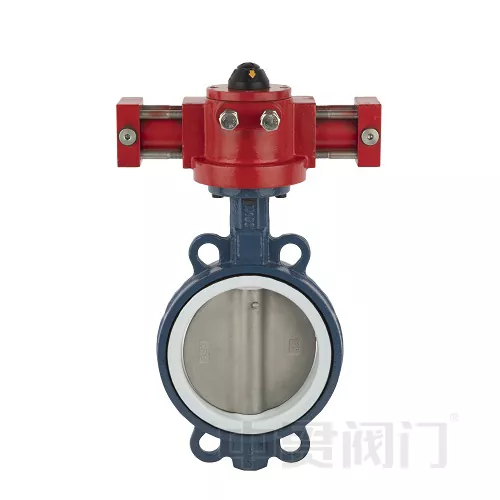

Гідравлічний привід концентричний дисковий клапан

Концентричний дросельний клапан гідравлічного приводу характеризується диском, який обертається навколо центрального вала для керування потоком, тоді як гідравлічні приводи використовують тиск рідини для переміщення клапана. Ця комбінація дозволяє точно та потужно контролювати потік рідини в різних застосуваннях, особливо там, де потрібна автоматизація та вищий крутний момент.

I. Принцип роботи

Промислові системи контролю рідини регулюють потік, відкриваючи та закриваючи дросельні заслінки. Гідравлічний дросельний клапан використовує систему гідравлічного приводу для перетворення тиску рідини в механічну енергію, приводячи вал клапана в обертовий рух на 90°. Порівняно з електричними/пневматичними приводами, гідравлічна система забезпечує вищий крутний момент і кращу стійкість до ударів.

II. Основна структура та функції

Компоненти корпусу клапана

Диск: відкриває та закриває шлях потоку шляхом обертання на 90°.

Шток клапана: основний компонент передачі, що з’єднує привід із диском.

Система ущільнення: сідло клапана з м’яким ущільненням EPDM забезпечує нульовий витік.

Спосіб підключення: фланцевий/вафельний дизайн (відповідає стандартам ANSI/EN).

Гідравлічний привід

Тиск масла приводить в рух поршневий циліндр, створюючи лінійну силу → перетворюючись на обертальний момент.

Стандартний хід 90°, час відгуку ≤ 3 секунди.

Додатково односторонньої дії (поворотна пружина) або подвійної дії (двонаправлений гідравлічний привід).

III. Технічні переваги
