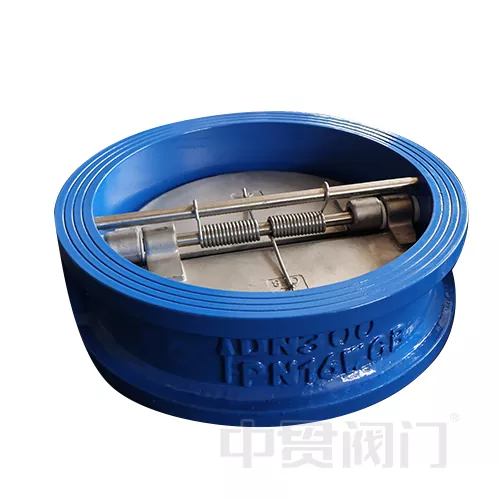

TheЧавунний вафельний подвійний пластинчастий зворотний клапанє критично важливим компонентом сучасних трубопровідних систем. Розроблений для довговічності, високої продуктивності та мінімального обслуговування, цей тип зворотного клапана широко використовується у водопостачанні, системах опалення, вентиляції та кондиціонування, протипожежному захисті, хімічній промисловості тощо. Цей клапан, виготовлений компанією Zhejiang Zhongguan Valve Manufacture Co., Ltd., забезпечує чудову стійкість до корозії та тиску, що робить його надійним вибором для контролю рідини.
Чавунний пластинчастий зворотний клапан із подвійною пластиною — це зворотний клапан, призначений для пропускання рідини в одному напрямку, запобігаючи зворотному потоку. Безфланцева конструкція дозволяє клапану встановлюватися між двома фланцями, що робить його компактним і простим у встановленні. Механізм подвійної пластини забезпечує швидке закриття, щоб уникнути ефекту гідроудару.
Клапан використовує дві пружинні пластини, які відкриваються, коли рідина тече в прямому напрямку. Коли потік припиняється або повертається назад, пружини штовхають пластини назад у закрите положення, запобігаючи зворотному потоку. Така конструкція забезпечує швидку реакцію на зміни потоку та покращує захист системи.
Нижче наведено детальний перелік специфікацій продукту для чавунного пластинчастого зворотного клапана з двома пластинами від Zhejiang Zhongguan Valve Manufacture Co., Ltd.:
| Параметр | Специфікація |
|---|---|
| Матеріал корпусу | Чавун EN-GJL-250 |
| Матеріал диска | Нержавіюча сталь SS304 / SS316 |
| Діапазон розмірів | DN50 – DN600 (2" – 24") |
| Номінальний тиск | PN10, PN16, ANSI клас 125 / 150 |
| Робоча температура | -10°C до +120°C (залежно від еластомеру) |
| Кінець підключення | Вафельний тип (підходить між фланцями) |
| Сумісність фланців | Стандарти DIN,ANSI,JIS,BS |
| Матеріал ущільнення | EPDM / NBR / Viton |
| Тиск відкриття | ≤ 0,03 МПа (залежить від розміру) |
| Напрямок потоку | Односпрямований |
Запобігає зворотному потоку: Забезпечує рух рідини в одному напрямку, захищаючи насоси та інше обладнання.
Компактний і легкий: дизайн у формі пластини зменшує простір для встановлення та вагу.
Низький рівень обслуговування: Проста конструкція з меншою кількістю рухомих частин мінімізує вимоги до обслуговування.
Універсальні програми: Підходить для води, масла та помірно корозійних середовищ.
Економічно ефективний: Чавунний матеріал корпусу забезпечує доступність без втрати продуктивності.
Цей клапан особливо ефективний у системах з високими витратами та частими змінами напрямку. Конструкція з двома пластинами мінімізує падіння тиску та запобігає гідроудару, забезпечуючи стабільну роботу системи. Зазвичай це спостерігається у великих міських системах водопостачання, електростанціях, промислових трубопроводах і муніципальних інженерних системах.
Питання 1: Чому чавунний вафельний зворотний клапан з подвійною пластиною підходить для систем протипожежного захисту?
A1: Цей клапан виготовлено з чавуну з пластинами з нержавіючої сталі, що робить його стійким до різких змін тиску та високих температур. Його функція швидкого закриття захищає насоси та обладнання під час аварійної активації системи.
Q2: Чи можна використовувати цей клапан у хімічних трубопроводах?
A2: Так, клапан підходить для середовища з низьким рівнем корозії залежно від вибору матеріалу ущільнення та диска, наприклад EPDM для води або Viton для масла та хімічної сумісності.
Q3: Як встановити зворотний клапан із двома пластинами з чавунної пластини?
A3: Він встановлюється між двома фланцями вашої системи трубопроводу. Переконайтесь у правильному вирівнюванні та виборі прокладки. Установка не потребує спеціальних інструментів, що робить її легкою та заощаджує час.
Питання 4: На які загальні несправності слід звернути увагу у зворотних клапанах із подвійною пластиною?
A4: Поширені проблеми включають витік через зношені ущільнювачі або неправильне встановлення, а також втому пластини в системах з великим потоком. Регулярний огляд і своєчасна заміна ущільнювачів можуть забезпечити довший термін служби.
Незалежно від того, оновлюєте ви свій конвеєр чи проектуєте нову систему,Чавунний вафельний подвійний пластинчастий зворотний клапанвідZhejiang Zhongguan Valve Manufacture Co., Ltd.пропонує надійні та економічні рішення. Щоб отримати технічні консультації, масові запити або варіанти налаштування, зв’яжіться з нами сьогодні. Ми тут, щоб підтримати ваші проекти професійними порадами та високоякісною промисловою арматурою.
контактZhejiang Zhongguan Valve Manufacture Co., Ltd., щоб запитати цінову пропозицію або технічну документацію.
