Як дросельний клапан із подовженим штоком покращує контроль потоку в промислових трубопроводах?

Короткий зміст статті

Поворотні клапани з подовженим штокомшироко використовуються в сучасних промислових системах трубопроводів, де стандартні клапани не можуть забезпечити достатній доступ або зручність експлуатації. Ці клапани мають подовжений шток, який дозволяє операторам контролювати потік із ізольованих трубопроводів, підземних установок або важкодоступних місць. У цій статті пояснюється, як працюють дискові затвори з подовженим штоком, їх структурні компоненти, переваги, загальні застосування та ключові фактори, які слід враховувати при виборі правильного клапана для промислового використання. Чіткі таблиці, структуровані розділи та практичні вказівки допомагають інженерам, групам закупівель і фахівцям з технічного обслуговування зрозуміти, як ці клапани вирішують реальні робочі проблеми.

Зміст

• Вступ до поворотних клапанів із подовженим штоком
• Як працює поворотний клапан із подовженим штоком
• Основні структурні компоненти
• Основні переваги промислового застосування
• Типові галузі та випадки використання
• Огляд технічних параметрів
• Як вибрати правильний поворотний клапан із подовженим штоком
• Поради щодо обслуговування та експлуатації
• Часті запитання
• Висновок

Вступ до поворотних клапанів із подовженим штоком

У промислових системах трубопроводів клапани відіграють вирішальну роль у регулюванні, ізоляції та спрямуванні потоку рідини. Серед багатьох доступних типів поворотні затвори цінуються за їх компактний дизайн, швидку роботу та економічну ефективність.

Однак у деяких установках стандартну дросельну заслінку не можна легко використовувати через ізоляційні шари, підземне розташування труб або підняті трубопроводи. У таких випадках анПоворотний клапан із подовженим штокомстає кращим рішенням.

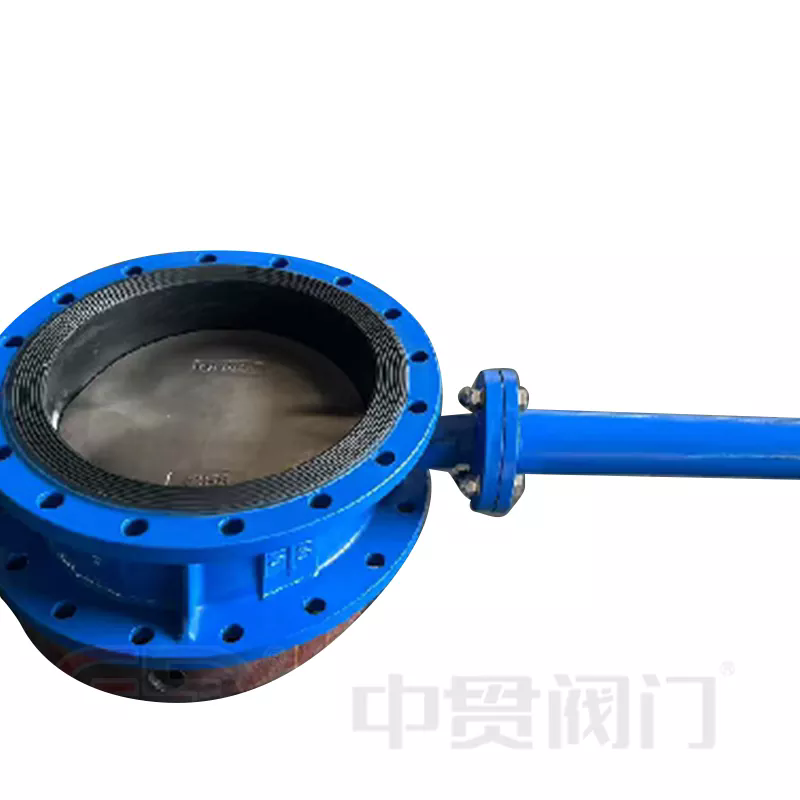

Цей спеціалізований клапан має довший шток, який виходить за межі корпусу клапана. Подовжений шток дозволяє приводу або рукоятці залишатися доступними, навіть якщо сам клапан встановлено у складних місцях. В результаті обслуговування та експлуатація стають значно безпечнішими та зручнішими.

Такі виробники, якЧжунгуаньнадає сконструйовані дискові клапани з подовженим штоком, розроблені для задоволення високих вимог промислових трубопроводів, включаючи хімічні заводи, водоочисні споруди та енергетичну інфраструктуру.

Як працює поворотний клапан із подовженим штоком

Принцип роботи дросельної заслінки з подовженим штоком подібний до звичайної дросельної заслінки. Основна відмінність полягає в довжині штока клапана.

Всередині корпусу клапана круглий диск обертається навколо центрального вала. Коли шток повертається, диск обертається, дозволяючи або обмежуючи потік рідини через трубопровід.

Операційний процес зазвичай включає наступні етапи:

1. Витягнутий шток обертається приводом або ручкою.
2. Шток передає крутний момент на диск клапана.
3. Диск обертається в корпусі клапана.
4. Потік або дозволений, придушений, або повністю заблокований залежно від положення диска.

Коли диск вирівняний паралельно трубопроводу, рідина тече вільно. При обертанні перпендикулярно трубопроводу диск повністю перекриває потік. Ця операція на чверть оберту дозволяє швидко та ефективно контролювати потік.

Подовжений шток гарантує, що привід залишається над ізоляційними шарами або рівнем землі, дозволяючи операторам отримати доступ до механізму керування без видалення ізоляції чи розкопки трубопроводів.

Основні структурні компоненти

Поворотний клапан із подовженим штоком складається з кількох ключових компонентів, які працюють разом, щоб забезпечити надійну роботу.

Подовжений шток ретельно розроблений для підтримки механічної міцності та забезпечення точної передачі крутного моменту під час роботи.

Основні переваги промислового застосування

Дроссельні клапани з подовженим штоком пропонують кілька практичних переваг порівняно зі стандартними дисковими клапанами.

• Покращена доступність– Оператори можуть без труднощів контролювати клапани, встановлені в глибоких траншеях або ізольованих трубопроводах.
• Покращена безпека– Обслуговуючому персоналу не потрібно знімати ізоляцію або отримувати доступ до небезпечних зон.
• Зменшені обмеження щодо встановлення– Привід клапана може залишатися над землею або поза шарами теплоізоляції.
• Ефективний контроль потоку– Чвертьобертовий режим дозволяє швидко регулювати умови потоку.
• Нижчі витрати на технічне обслуговування– Легкий доступ зменшує час простою та витрати на обслуговування.

Ці переваги роблять дискові клапани з подовженим штоком особливо корисними у великих промислових системах, де доступність і надійність є критичними.

Типові галузі та випадки використання

Поворотні затвори з подовженим штоком широко використовуються в багатьох галузях промисловості, де доступ до трубопроводу обмежений.

• Системи міського водопостачання
• Очисні споруди
• Заводи хімічної обробки
• Нафтохімічні трубопроводи
• Теплові мережі
• Підземна інфраструктура трубопроводів
• Об'єкти виробництва електроенергії

Наприклад, у системах централізованого теплопостачання трубопроводи часто покривають товстою ізоляцією, щоб мінімізувати втрати тепла. Стандартний клапан був би похований під шарами ізоляції, ускладнюючи роботу. Подовжений шток вирішує цю проблему, виносячи механізм керування над ізоляцією.

Огляд технічних параметрів

У наведеній нижче таблиці наведено загальні технічні параметри, пов’язані з поворотними клапанами з подовженим штоком, які використовуються в промислових системах.

Ці параметри можуть змінюватися в залежності від вимог проекту та умов експлуатації.

Як вибрати правильний поворотний клапан із подовженим штоком

Вибір відповідного клапана вимагає оцінки кількох технічних факторів для забезпечення надійної роботи.

• Глибина трубопроводу або товщина ізоляції– Визначте необхідну довжину подовження штока.
• Тип рідини– Враховуйте хімічну сумісність з матеріалами клапана.
• Тиск і температура– Переконайтеся, що параметри клапана відповідають умовам системи.
• Спосіб роботи– Виберіть між ручним, електричним або пневматичним керуванням.
• Доступність обслуговування– Оцініть середовище встановлення та вимоги до обслуговування.

Співпраця з досвідченими виробниками, такими як Zhongguan, може допомогти переконатися, що конфігурація клапана відповідає конкретним інженерним вимогам системи трубопроводу.

Поради щодо обслуговування та експлуатації

Незважаючи на те, що дросельні затвори відомі своєю невибагливістю в обслуговуванні, регулярний огляд допомагає продовжити термін служби.

• Періодично перевіряйте ущільнення, щоб запобігти витоку.
• Перевірте центрування штока та змащення.
• Періодично запускайте клапан, щоб запобігти застряганню диска.
• Переконайтеся, що параметри крутного моменту приводу залишаються в межах специфікацій.
• Контролюйте тиск у трубопроводі, щоб уникнути надмірного навантаження на компоненти клапана.

Правильне встановлення та регулярне технічне обслуговування значно підвищують надійність клапана та знижують довгострокові експлуатаційні витрати.

Часті запитання

1. Чому для деяких дросельних клапанів потрібен подовжений шток?

Подовжений шток дозволяє залишати доступ до приводу клапана, коли корпус клапана встановлено під землею, всередині ізоляційних шарів або у важкодоступних місцях.

2. Чи можна налаштувати довжину розширення штока?

так Більшість виробників надають індивідуальну довжину штока на основі глибини трубопроводу, товщини ізоляції та експлуатаційних вимог.

3. Чи підходять дискові клапани з подовженим штоком для високотемпературних систем?

Так, за умови вибору відповідних матеріалів і ущільнювальних компонентів, які витримують робочу температуру.

4. Яка різниця між стандартним дисковим затвором і версією з подовженим штоком?

Основною відмінністю є довший шток, який з’єднує диск клапана з приводом, що дозволяє працювати з віддаленого або високого положення.

Висновок

Поворотні клапани з подовженим штоком є ​​ефективним рішенням для промислових трубопроводів, де стандартні клапани недоступні. Подовжуючи шток над ізоляційними шарами або підземними установками, ці клапани спрощують роботу, підвищують безпеку та зменшують складність обслуговування.

Завдяки своїй компактній конструкції, ефективному регулюванню потоку та гнучким можливостям встановлення дискові клапани з подовженим штоком продовжують відігравати важливу роль у сучасному проектуванні трубопроводів. Високоякісна продукція, вироблена такими компаніями, якЧжунгуаньдопомагають забезпечити надійну роботу в широкому діапазоні вимогливих промислових середовищ.

Якщо ви шукаєте надійне рішення для ізольованих трубопроводів, підземних установок або спеціалізованих систем контролю потоку, наша команда інженерів готова допомогти.Зв'яжіться з намисьогодні, щоб дізнатися більше про індивідуальні рішення для поворотних клапанів із подовженим штоком і дізнатися, як Zhongguan може підтримати ваш проект.
