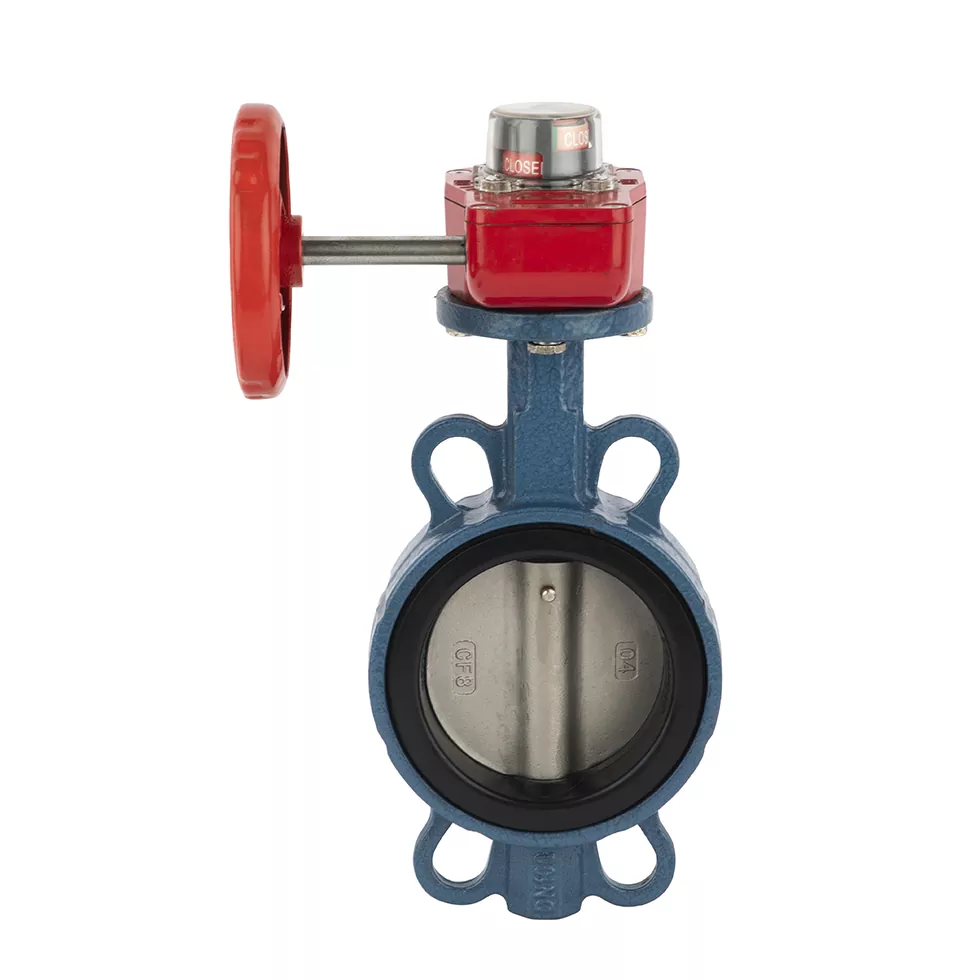

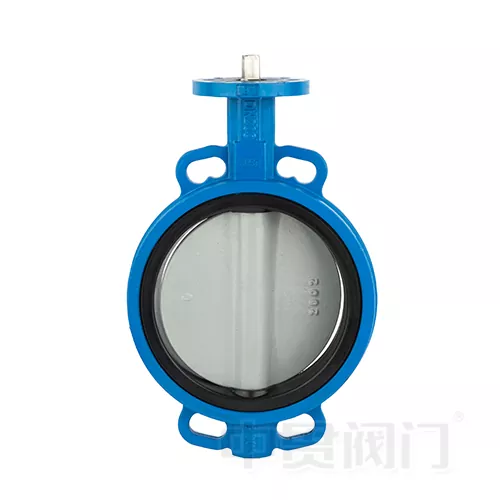

Поворотний клапан вафельного типу

Поворотний дисковий клапан Zhongguan Valve має компактну та компактну конструкцію, що робить його найкращим вибором для трубопровідних систем середнього та низького тиску. Завдяки унікальній затискній конструкції він легко встановлюється між фланцями без додаткових отворів для болтів, що значно скорочує час і витрати на встановлення.

Використовуючи високоміцні матеріали та передову технологію ущільнення, наші поворотні клапани гарантують нульові витоки, низький перепад тиску та довгостроковий стабільний контроль рідини в водоочисній, нафтохімічній, енергетичній та тепловій промисловості.

Технічні характеристики та вибір матеріалів

Щоб відповідати різноманітним глобальним промисловим стандартам, ми пропонуємо широкий асортимент конфігурацій матеріалів, адаптованих до ваших конкретних умов роботи:

Чому варто вибрати клапан Zhongguan?

1. Послуги налаштування OEM та ODM (із сертифікацією)

Завдяки більш ніж 19-річному глибокому досвіду та двом спеціалізованим виробничим базам у Тяньцзіні (водяна арматура) та Веньчжоу (промислова арматура) ми надаємо повномасштабні послуги OEM та ODM.

Індивідуальне проектування: індивідуальні розміри, номінальний тиск, логотипи та конкретні фарби (наприклад, налаштування кольору епоксидного покриття).

Міжнародні стандарти: наші клапани розроблені, виготовлені та перевірені відповідно до глобальних стандартів, включаючи API, ANSI, DIN, JIS та GB.

Сертифікована якість: усі продукти мають повну відстежуваність матеріалів, сертифікати випробування тиском і відповідають стандартам ISO 9001.

Підпис: наш сучасний випробувальний комплекс гарантує, що кожен клапан проходить суворі випробування тиском перед відправкою.

2. Глобальне партнерство та кейси успіху

Компанія Zhongguan Valve встановила стійкі партнерські відносини з високим рівнем довіри з підрядниками EPC, муніципальними органами водопостачання та промисловими дистриб’юторами в Європі, Південно-Східній Азії, на Близькому Сході та в Америці. Успішно об’єднавши ланцюг постачання чавунних водяних клапанів у Північному Китаї та ланцюг постачання промислових сталевих клапанів у Південному Китаї, ми забезпечуємо безперебійний, єдиний досвід пошуку.

Підпис: пластинчасті дискові клапани Zhongguan надійно працюють на великомасштабній закордонній муніципальній водоочисній станції.

3. Досконалість виробництва та технічна потужність

На наших базах у Веньчжоу та Тяньцзіні розміщені повні передові виробничі лінії, що усуває витрати посередників і забезпечує неперевершену економічну ефективність:

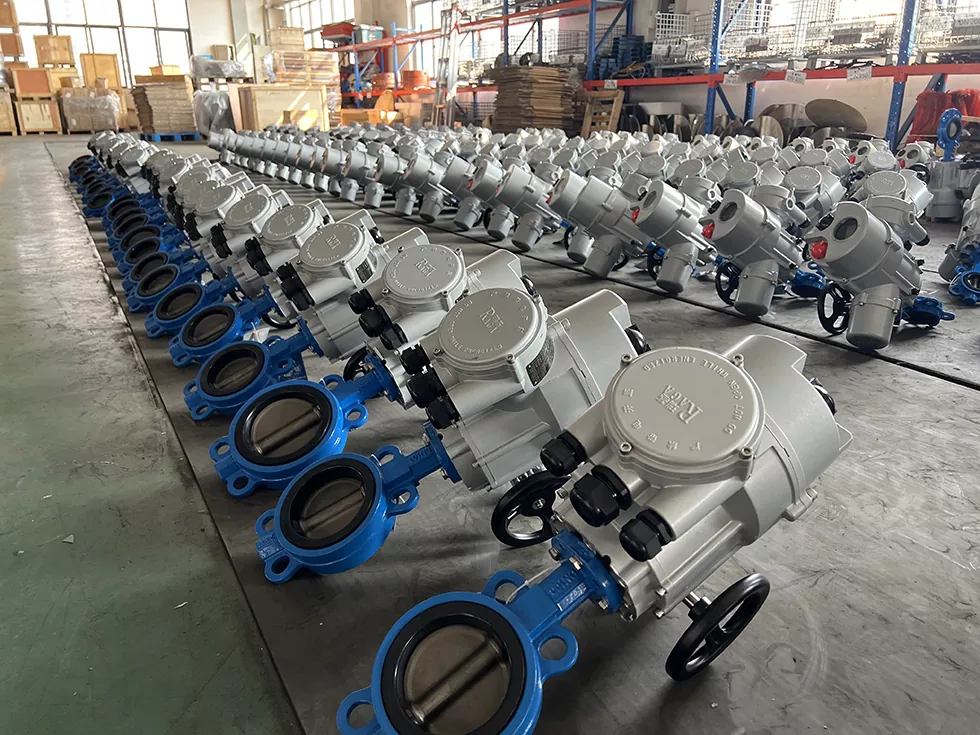

Удосконалене обладнання: оснащено професійними машинами для випробування тиску клапанів, прецизійним обладнанням для складання сідла клапана, механізмом встановлення втулки вала та автоматичними системами лазерного маркування.

Команда експертів: за підтримки практиків із понад 20-річним технічним досвідом, що забезпечує швидке проектування рішень і надійний контроль якості від лиття до остаточного складання.

Упаковка, доставка та післяпродажне обслуговування

Ми розуміємо, що безпечна доставка та постійна підтримка є життєво важливими для безперервності вашого бізнесу.

Надійне пакування та логістика

Стандартна експортна упаковка: клапани окремо загортаються в захисні пухирчасті пакети/пластикову плівку, оснащені торцевими кришками та надійно упаковуються в міцні дерев’яні футляри (без фумігації), щоб запобігти будь-якому пошкодженню під час транспортування.

Гнучка доставка. Розташовані поблизу основних транспортних центрів (порти Нінбо/Шанхай), ми пропонуємо гнучкі умови FOB, CIF або CFR із підтримкою відстеження в реальному часі.

професійнийГарантія після продажу

Гарантія 12-18 місяців: ми пропонуємо стандартну 12-місячну експлуатаційну гарантію (до 18 місяців з дати відвантаження) на виробничі дефекти.

Цілодобова технічна підтримка: наша команда інженерів надає інструкції з віддаленого встановлення, навчання технічного обслуговування та усунення несправностей для забезпечення оптимальної продуктивності трубопроводу.

Запасні частини швидкого реагування: швидке надсилання замінних сідел, дисків або приводів, щоб мінімізувати час простою вашої системи.

Часті запитання (FAQ)

Q1: Яка головна відмінність між вафельним дросельним клапаном і дросельним клапаном Lug?

Основна відмінність полягає в тому, як вони встановлені та оброблені в конвеєрі:

Вафельний тип: встановлюється шляхом затискання клапана між двома фланцями труби за допомогою довгих болтів, які проходять через весь корпус клапана. Він більш компактний, легкий і економічно вигідний, але не може використовуватися для тупикового обслуговування (ізоляція однієї сторони труби).

Тип наконечника: має різьбові металеві вставки (наконечники), що оточують корпус клапана. Це дозволяє вкручувати болти безпосередньо в вушка з обох боків, дозволяючи від’єднати нижній за потоком трубопровід, утримуючи під тиском вихідний бік.

Q2: Який стандарт витоку для вафельних дискових клапанів Zhongguan?

Наші дискові клапани з м’яким ущільненням (сідла з EPDM/NBR/PTFE) розроблені та перевірені для досягнення нульового витоку (непроникне закриття), що відповідає стандартам API 598 або EN 12266-1 Rate A. Для клапанів із сідлами «метал-метал» ми дотримуємося суворих міжнародних норм допустимих витоків.

Q3: Як вибрати правильний матеріал сидіння (EPDM проти NBR проти PTFE)?

Вибір матеріалу повністю залежить від рідини та робочої температури:

EPDM: ідеально підходить для води, гарячої води, стічних вод і кислот низької концентрації. Діапазон температур: $-20^\circ\text{C}$ до $+120^\circ\text{C}$.

NBR: найкраще підходить для масел, вуглеводнів і повітря. Діапазон температур: $-10^\circ\text{C}$ до $+80^\circ\text{C}$.

PTFE (тефлон): чудова стійкість до сильних хімічних речовин, кислот, лугів і харчових/фармацевтичних застосувань. Діапазон температур: $-30^\circ\text{C}$ до $+150^\circ\text{C}$.

Q4: Чи приймаєте ви замовлення OEM/ODM і яка ваша мінімальна кількість замовлення (MOQ)?

Так, ми повністю підтримуємо налаштування OEM та ODM (спеціальні логотипи, кольори, таблички та матеріали).

Для стандартних розмірів (DN40 - DN300) із звичайних матеріалів ми пропонуємо гнучкі мінімальні замовлення для підтримки початкових пробних замовлень.

Для великих розмірів (до DN1600) або спеціальних сплавів MOQ зазвичай становить 1 шт. Будь ласка, зв’яжіться з нашою командою продажів, щоб отримати індивідуальну пропозицію.

Q5: Які перевірки якості ви проводите перед відправленням?

Кожен окремий клапан, виготовлений компанією Zhongguan, проходить 100% випробування подвійним тиском перед тим, як залишити наш завод. Це включає:

Гідростатичне випробування оболонки: Перевірка структурної цілісності корпусу клапана.

Тест на герметичність сідла: забезпечення нульового витоку при максимальному робочому тиску.

Ми можемо надати Сертифікати випробувань млина (MTC) і звіти про випробування тиском з кожною партією.

Q6: Який ваш стандартний час виробництва?

Товари в наявності / Стандартні компоненти: 7–10 днів.

Серійне виробництво (стандартні замовлення): 15–25 днів.

Індивідуальне або масштабне замовлення (DN600+): 30–45 днів, залежно від складності та графіка лиття.
