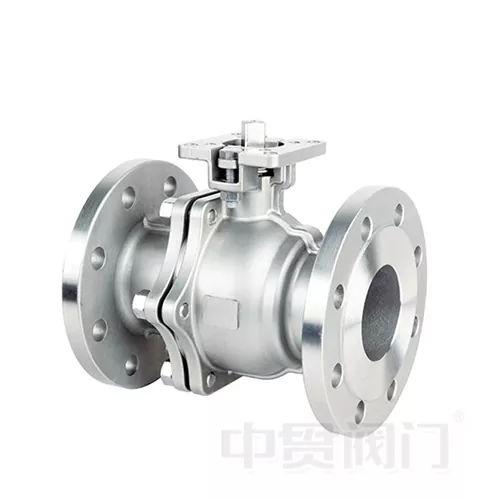

Кульовий кран з нержавіючої сталі зі стандартним фланцем високої платформи ASME

Кульовий кран з нержавіючої сталі зі стандартним фланцем високої платформи ASME — це промисловий клапан професійного рівня, розроблений для роботи з корозійними середовищами, умовами високої температури/високого тиску та суворими вимогами до герметизації в системах керування рідиною.

Корпус клапана та всі деталі, що контактують зі змочуванням, виготовлені з високоякісної нержавіючої сталі (доступні CF8 / CF8M / CF3M) у поєднанні зі стандартними фланцями ASME B16.5 для забезпечення безпечного та надійного з’єднання з системами трубопроводів. У порівнянні зі звичайними кульовими кранами унікальніінтегрована високоплатформна конструкціямає стандартизовану монтажну площадку ISO 5211 безпосередньо на корпусі клапана, що дозволяє швидко встановлювати пневматичні, електричні або електрогідравлічні приводи без додаткових кронштейнів.

Як один із основних продуктів компаніїКлапан Zhongguan, цей кульовий кран широко використовується в транспортуванні нафти та газу, системах хімічних реакторів, санітарно-гігієнічних лініях для харчових продуктів, системах фармацевтичної очищеної води, опріснення морської води та морських баластних системах. Завдяки чудовій стійкості до корозії, герметичному ущільненню без протікання та пожежобезпечній конструкції, він забезпечує тривалу стабільну роботу, значно зменшуючи частоту обслуговування та загальну вартість володіння.

Основні технічні переваги

1. Чудова стійкість до корозії та високих температур

• Варіанти матеріалів: Корпус і куля клапана виготовлені з CF8 / CF8M (нержавіюча сталь 304 / 316) або вищого класу CF3M (316L). Оптимізований вміст нікелю, хрому та молібдену забезпечує виняткову стійкість до сірчаної кислоти, соляної кислоти, лужних розчинів, соляного туману та різноманітних органічних розчинників.
• Температурний діапазон: підходить від -29°C до +250°C (можна розширити до +350°C за допомогою опцій високотемпературного пакування). Надійно працює в паропроводах, системах гарячого масла та інших високотемпературних застосуваннях без пошкодження ущільнення або деформації корпусу.
• Сумісні середовища: сира нафта, природний газ, кислотні/лужні розчини, морська вода, фармацевтичні розчинники, харчові матеріали, хлорвмісні середовища тощо.

2. Бульбонепроникний, нульовий витік + пожежобезпечна конструкція

• Оцінка витоку: перевірено відповідно до ISO 5208, клас VI (непроникність) — відсутність видимих ​​витоків під номінальним тиском. Ідеально підходить для токсичних, легкозаймистих або цінних носіїв.
• Вогнебезпечна конструкція: вторинна ущільнювальна поверхня метал-метал між кулькою та сідлом. Навіть після прогорання м’якого сідла клапан зберігає базове закриття, відповідаючи стандартам пожежної безпеки API 607 ​​/ ISO 10497.
• Антистатична конструкція: антистатична пружина між штоком і кулькою забезпечує надійне розсіювання заряду, усуваючи ризики вибуху через накопичення статичної електрики.

3. Інтегрована структура з високою платформою – монтаж приводу за 5 хвилин

• Стандарт інтерфейсу: висока платформа відповідає стандарту ISO 5211, безпосередньо відповідає пневматичним і електричним приводам основних марок — не потрібні спеціальні адаптерні пластини чи кронштейни.
• Ефективність встановлення: монтаж приводу на місці потребує лише з’єднання болтами та штоком. Одна людина може виконати роботу протягом 5 хвилин, заощаджуючи 2/3 часу встановлення порівняно з традиційними клапанами, встановленими на кронштейнах.
• Робоча стабільність: інтегрована платформа скорочує відстань передачі між приводом і штоком, зменшуючи люфт і покращуючи термін служби та точність зворотного зв’язку позиції.

4. Низький опір потоку та високе значення Cv – енергозбереження

• Конструкція потоку: повнопрохідна або стандартна конструкція з плавними внутрішніми контурами мінімізує падіння тиску. Повнопрохідні моделі забезпечують значення Cv, майже ідентичне трубі того самого розміру, зберігаючи оригінальні характеристики потоку системи.
• Енергозбереження: низький опір потоку означає зниження споживання енергії при перекачуванні. Для цілодобової безперервної роботи хімічних або водоочисних установок річна економія електроенергії може бути значною.

5. Багаторівневе запобігання витоку та тривалий термін служби

• Ущільнення штока: ущільнювач з V-подібного кільця з ПТФЕ з пружинним попереднім натягом автоматично компенсує знос — не потрібно частого затягування сальника.
• Кульова опора: плаваюча або встановлена ​​на цапфі конструкція кулі (залежно від розміру) із самозмащувальними втулками зменшує крутний момент і подовжує термін служби. Перевірено на >50 000 циклів перемикання на GB/T 12237.

Типові сфери застосування та галузі

Легке встановлення та низькі витрати на обслуговування

• Фланцеве з'єднання: відповідає ASME B16.5 (клас 150 / 300 / 600). Пряме прилягання до стандартних фланців для труб — не вимагає індивідуальних модифікацій.
• Швидке розбирання: привід кріпиться безпосередньо до платформи. Зняття приводу для ручного аварійного керування або перевірки не впливає на корпус клапана чи з’єднання трубопроводів.
• Технічне обслуговування на лінії: деякі моделі підтримують розбирання на лінії (перевірте конкретну конструкцію) — замініть сідла або ущільнення, не знімаючи весь клапан із трубопроводу, що значно скорочує час простою.
• Інтервал технічного обслуговування: за нормальних умов перевіряйте ущільнення сальника та робочий момент кожні 12 місяців. Фактичний термін служби може перевищувати 5 років залежно від середовища та частоти циклів.

Технічні характеристики

Доступні параметри

• Тип приводу: ручний черв'ячний редуктор / пневматичний одинарної/подвійної дії / електричний (24В/110В/220В/380В) / електрогідравлічний
• Матеріал сидіння: PTFE / RPTFE / PEEK / металеве тверде ущільнення
• Обробка кулі: дзеркальна полірованість / азотоване зміцнення / покриття з карбіду вольфраму
• Спеціальні опції: блокуючий пристрій / продувний порт / подовжений шток / ізоляційна оболонка

Чому варто вибрати клапан Zhongguan?

• Стандарти виробництва: сувора відповідність стандартам ASME, API, ISO, GB/T. Доступні сертифікати матеріалів, звіти про випробування тиском і сертифікати пожежної безпеки.
• Гарантія якості: 100% заводське випробування тиском + випробування ущільнення. Кожен клапан гарантовано відповідає заданим параметрам.

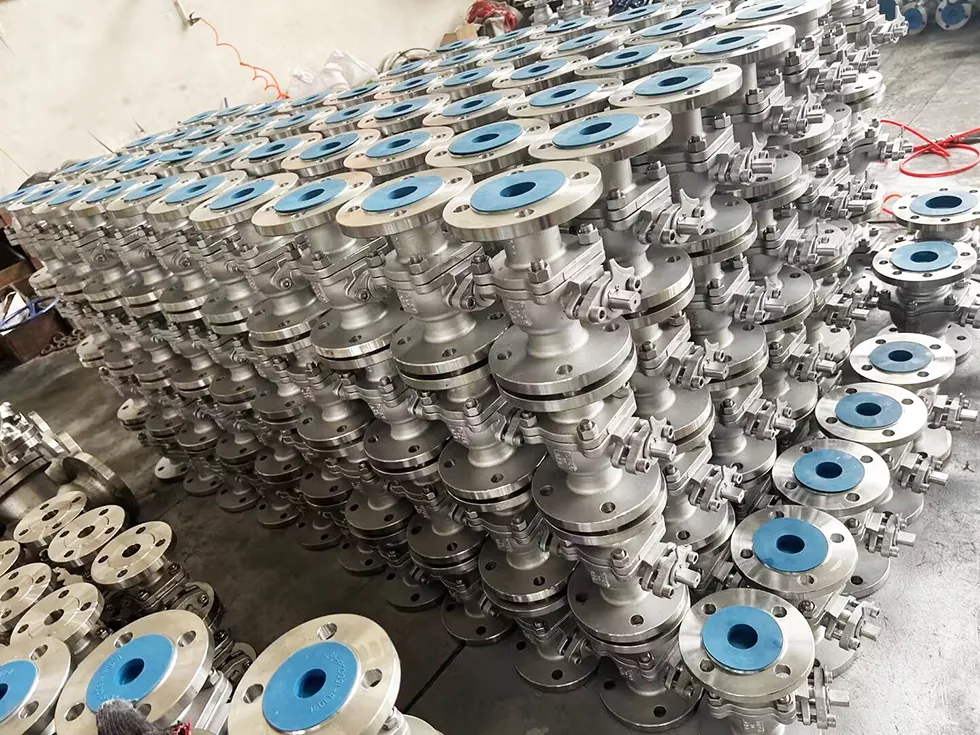

• Швидке реагування: стандартні продукти в наявності протягом 24 годин. Доставка нестандартних/індивідуальних замовлень 2–4 тижні.
• Технічна підтримка: повне обслуговування від розрахунку розмірів і інструкції з монтажу до післяпродажного обслуговування.
