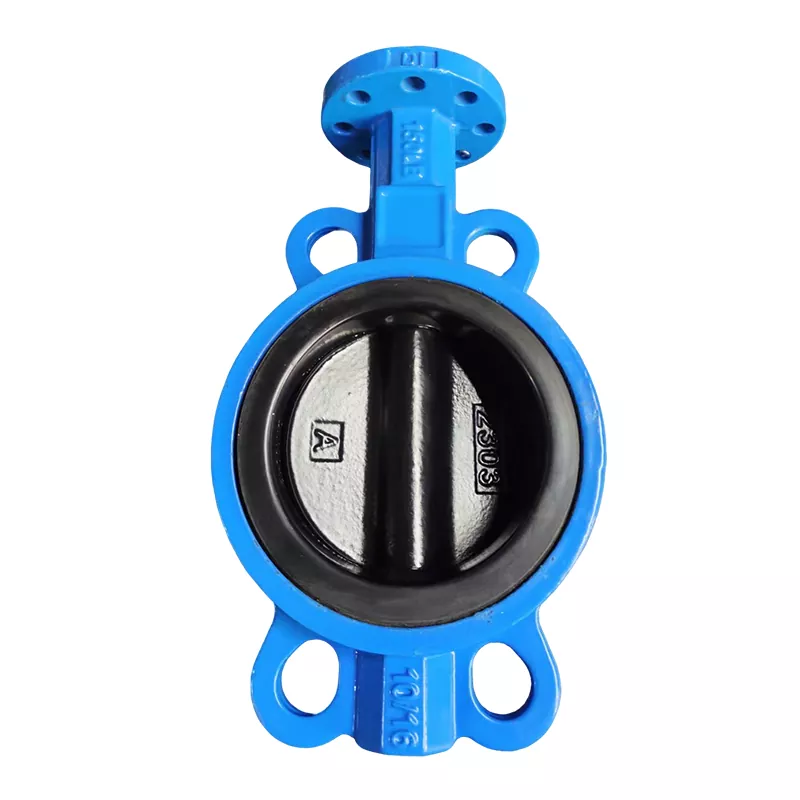

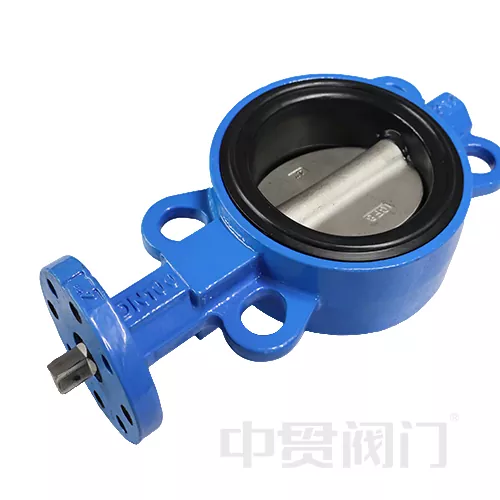

Голий стебло і квадратний клапан метелика

Голий стебло та квадратний клапан метелика - це промисловий клапан з гнучкою конструкцією та сильною адаптованою, яка широко використовується в нафтохімічних, водообробі, енергетиці та системах HVAC. Основна його особливість - стандартизований стовбуровий стебло з голим стебловим клапаном та дизайн структури квадратних валів, який надає клієнтам високий ступінь свободи в персоналізованій конфігурації, особливо придатної для сценаріїв, які потребують незалежної відповідності пневматичних, електричних або ручних приводів.

Переваги ефективності

1. Легка вага та низька вартість:

Дизайн без кронштейнів зменшує кількість компонентів на 30%, а вага клапана DN200 становить лише 18 кг (близько 25 кг для традиційного клапана метеликів тієї ж специфікації);

Приклад: DN150 голих стебла та квадратних клапанів метеликів замінили фланцеві клапани метеликів на реконструкції районної нагрівальної мережі, скорочуючи час встановлення на 50%.

2. Висока точність крутного моменту:

Привід для відповідності інтерфейсу квадратних валів не потребує зв'язку, а ефективність виходу крутного моменту становить ≥95% (вимірюване значення), що особливо підходить для систем автоматизації з частими коригуваннями;

Оснащений граничним набору (0 ° -90 ° ± 2 °) за стандартним, він підтримує точне управління відкриттям.

Сумісність медіа:

1. Сидіння клапана може бути EPDM (стійкість до озону), силіконова гума (висока температура) або ПТФЕ (корозійна стійкість), придатна для чистої води, пари низького тиску, слабка кислота та лужна рідина (рН 4 ~ 10);

2. Типові застосування: дозування трубопроводів у очисних спорудах, системах циркуляції CIP в харчових та напоях, кормових клапанах для легких хімічних реакторів.
