Засувки шибернішироко використовувані компоненти регулювання потоку в промислових системах трубопроводів, де потрібні надійне відключення, мінімальна втрата тиску та тривалий термін служби. У цій статті пояснюється, як працюють засувки, як їх конструктивний дизайн впливає на продуктивність і як технічні параметри впливають на рішення щодо вибору. У ньому також розглядаються типові запитання, які піднімають інженери та спеціалісти з закупівель, надаючи структуровану практичну довідку, узгоджену з реальним промисловим використанням і пошуковою поведінкою.
Засувний клапан — це клапан із лінійним рухом, призначений переважно для вмикання/вимкнення, а не для регулювання потоку. Основний механізм складається з плоского або клиноподібного затвора, який рухається вертикально між двома сідлами клапанів. При повному відкритті затвор повністю віддаляється від шляху потоку, дозволяючи рідині проходити з мінімальним опором. У закритому стані ворота опускаються, утворюючи щільне прилягання до сидінь, ефективно зупиняючи потік.
Цей принцип конструкції робить засувки особливо придатними для застосувань, які потребують повного потоку та нечастої роботи. На відміну від дросельних клапанів, засувки мінімізують турбулентність та ерозію, коли вони повністю відкриті, що сприяє подовженню терміну служби системи та меншим втратам енергії.

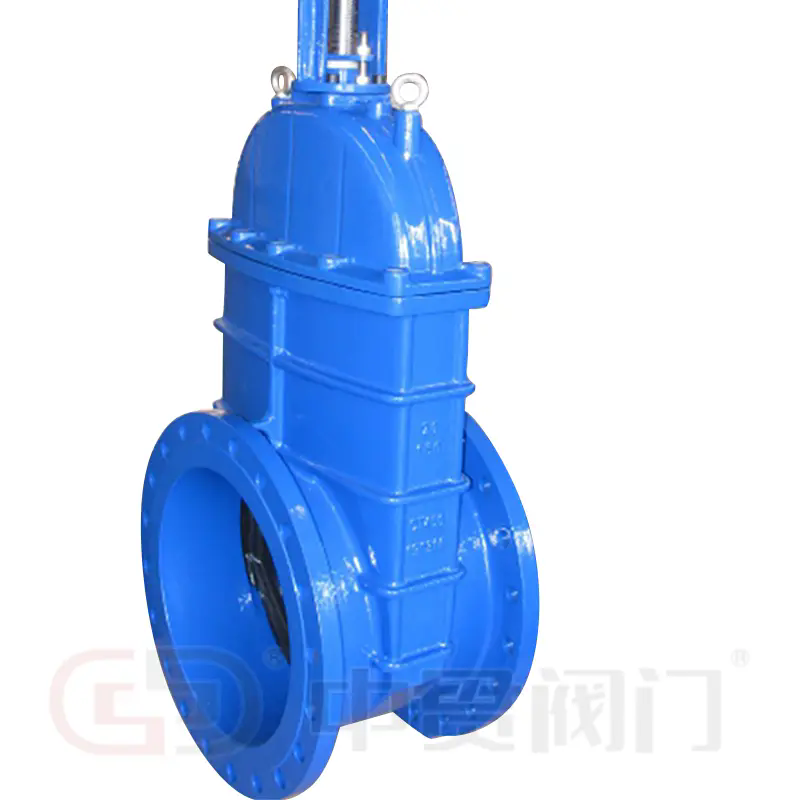

З точки зору конструкції, звичайні конфігурації засувок включають конструкції штока, що піднімається, і штока, що не піднімається. Засувки з висхідним штоком забезпечують візуальне підтвердження положення клапана, тоді як конструкції з непідйомним штоком є кращими в установках з обмеженим вертикальним просвітом. Внутрішньо засувки можуть використовувати суцільні клини, гнучкі клини або паралельні шибери, кожен з яких вибирається на основі тиску, температури та характеристик середовища.
Розуміння технічних параметрів має важливе значення для оцінки придатності засувки в даній системі. Ці параметри безпосередньо впливають на надійність герметизації, безпеку експлуатації та довговічність.
| Параметр | опис | Промислове значення |
|---|---|---|
| Номінальний діаметр (DN) | Внутрішній прохідний розмір клапана | Забезпечує сумісність з розмірами трубопроводу та вимогами до потоку |
| Номінальний тиск (PN/клас) | Максимально допустимий робочий тиск | Визначає безпечну роботу в умовах тиску в системі |
| Матеріал корпусу | Зазвичай чавун, вуглецева сталь, нержавіюча сталь, легована сталь | Визначає стійкість до корозії, міцність і температурну стійкість |
| Матеріал сидіння | Конструкції "метал-метал" або "м'яка посадка". | Впливає на герметичність і зносостійкість |
| Робоча температура | Мінімально та максимально допустимі температури | Забезпечує цілісність клапанів у високотемпературних або кріогенних системах |
| Кінець підключення | Фланцеві, різьбові, зварні | Впливає на спосіб встановлення та доступність обслуговування |
Точне узгодження цих параметрів з умовами проектування системи знижує ризик відмови та оптимізує вартість життєвого циклу. У середовищах високого тиску або високої температури вибір матеріалу та конструкція сидіння стають особливо важливими.
Засувки використовуються в багатьох галузях промисловості завдяки своїй простій конструкції та надійній запірній здатності. У системах водопідготовки та муніципального водопостачання засувки зазвичай встановлюються в магістральних розподільних лініях, де потрібна повна пропускна здатність і низькі втрати напору.
У нафтогазовому секторі засувки застосовуються в операціях вгорі, середній та низовій течії. Здатність витримувати високий тиск і температуру робить їх придатними для трубопроводів сирої нафти, нафтопереробних установок і сховищ. Промислові стандарти, такі як API та ASME, часто керують проектуванням і тестуванням у цих середовищах.
Об’єкти виробництва електроенергії покладаються на засувки в системах живлення котлів, паропроводах і контурах охолодження. У цьому випадку засувки з металевим сидінням є кращими через їхню здатність витримувати термоциклічні зміни та абразивні середовища. Хімічні заводи також використовують засувки, де потрібна хімічна сумісність і герметичність.
У цих галузях постійною вимогою є надійна ізоляція, а не модуляція потоку, що підсилює важливість правильного розташування клапана та практики експлуатації.
Вибір засувки починається з чіткого розуміння умов експлуатації, включаючи тиск, температуру, тип середовища та частоту спрацьовування. Надмірна специфікація збільшує вартість без додаткової вигоди, а недостатня специфікація створює операційний ризик.
Практика технічного обслуговування зосереджена на періодичній перевірці різьби штока, цілісності сальника та стану сідла. Оскільки засувки не призначені для дроселювання, слід уникати часткового відкриття під час експлуатації, щоб запобігти вібрації та пошкодженню сідла.
Оцінка продуктивності часто включає гідростатичне випробування, перевірку герметичності сідла та перевірку розмірів під час введення в експлуатацію. Протягом терміну служби моніторинг вимог до крутного моменту та ефективності ущільнення забезпечує ранню індикацію зносу або невідповідності.
Питання: Чим засувка відрізняється від кульового крана в регулюванні потоку?
A: Засувка використовує лінійний рух, щоб піднімати або опускати засувку, забезпечуючи повний потік у відкритому стані та мінімальну втрату тиску. Кульовий кран використовує обертовий рух і краще підходить для швидкої роботи, але може створити більший опір потоку залежно від конструкції.
Питання: Як слід встановити засувку, щоб забезпечити довгострокову надійність?
A: Засувки повинні бути встановлені повністю відкритими або повністю закритими під час роботи системи, вирівняні з центральними лініями трубопроводу та підтримувані, щоб уникнути зовнішніх навантажень. Правильна орієнтація штока та дотримання специфікацій крутного моменту є важливими.
З: Як часто необхідно проводити технічне обслуговування засувок у промислових системах?
Відповідь: Частота технічного обслуговування залежить від умов експлуатації, але рекомендується періодична перевірка, особливо в умовах високої температури або корозійного середовища. Звичайна циклічна робота допомагає запобігти заїданню штока та погіршенню якості набивання.
Засувки залишаються основним компонентом у промисловому регулюванні рідини завдяки своїй структурній простоті, здатності до повного потоку та надійній роботі відключення. Якщо технічні параметри, умови застосування та методи технічного обслуговування правильно узгоджені, засувки забезпечують тривалий термін служби та передбачувану роботу.
З розвитком виробничих стандартів і вдосконаленням технологій матеріалів засувки продовжують адаптуватися до все більш вимогливих робочих умов.Клапан Zhongguanзосереджується на постачанні рішень із засувками, розроблених відповідно до міжнародних стандартів, одночасно відповідаючи практичним вимогам галузі.
Щоб отримати додаткові технічні відомості, інструкції щодо застосування або підтримку щодо конкретного проекту,зв'яжіться з намищоб обговорити, як продукти Zhongguan Valve можна впевнено та ефективно інтегрувати у вашу трубопровідну систему.
