Основний посібник для вибору методів з'єднання клапана метелика

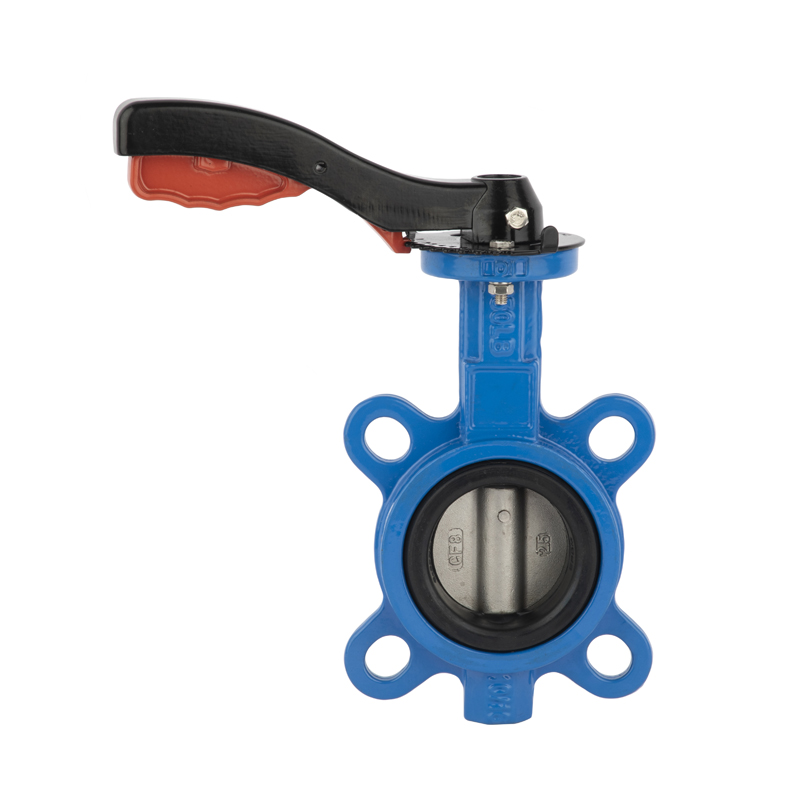

1. Вафля

Корисні переваги: ​​тонка структура (30%~ 50%тонша, ніж тип фланця) та з легкою вагу (зниження ваги на 20%~ 40%)

Необхідні сценарії: його зазвичай використовують у трубопроводах, що обмежуються космосом (обладнання міжшарові/ремонтні проекти).

Типові застосування: Центральна кондиціонерна циркулююча водна труби та основні труби пожежної спринклера (PN10 ~ 16)

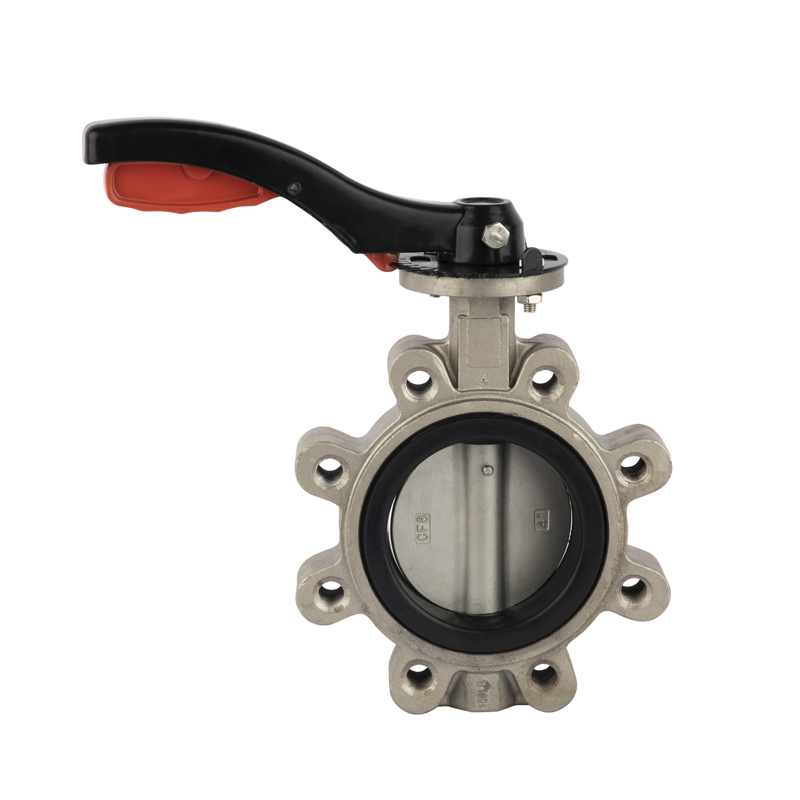

2. Луг

Основні переваги: ​​ізоляція тиску в одному класі, знімні односторонні болти

Необхідні сценарії: сегментоване випробування/обслуговування тиску (зона водопостачання), вертикальна установка трубопроводу

Типові застосування: Вторинна розетка про водопостачанняклапан, сегментований клапан системи охолодження (PN10)

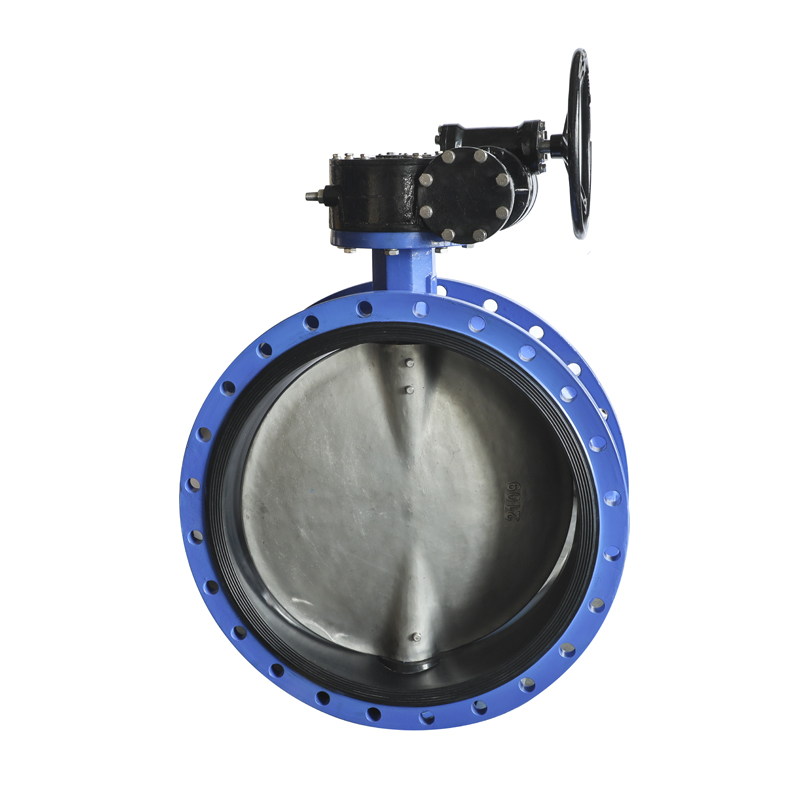

3. Фланцеві

Основні переваги: ​​найвища надійність ущільнення, стійкість до напруги та деформації трубопроводу

Необхідні сценарії: Часте розбирання та очищення (клапан зворотного м’ясу для фільтрів), вимоги до витоку (продукти харчування фабрики водопроводу)

Типові застосування: дозування каналізації, фармацевтична труба для доставки чистої води (PN6 ~ 16)

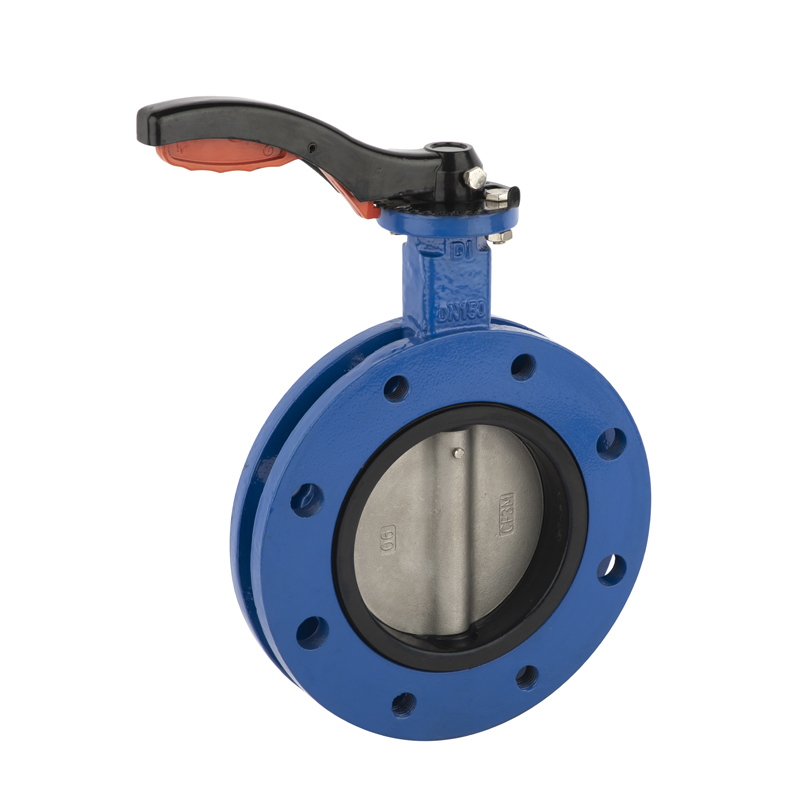

4. U-секція

Основні переваги:

▶ ️ Захистіть м'яке ущільнювальне кільце (запобігти несправності екструзії)

▶ ️ Зберігайте легку перевагу типу затискача (30% ~ 50% нижча вартість)

Необхідні сценарії:

▶ ️ EPDM/PTFE SOFTклапан

▶ ️ Часта розбирання та очищення трубопроводів (очищення CIP)

Бування поверхня нерівномірної фланцевої установки

Типові застосування: харчові та фармацевтичні трубопроводи CIP, клапани DN300+ у очисних спорудах

Поради щодо вибору: Виберіть U-FLANGE для захисту від пріоритетної ущільнення, виберіть тип затискача для чутливості до простору, виберіть тип LUG для ізоляції кінцевих точок та використовуйте тип фланця для високочастотних сценаріїв технічного обслуговування.
