Що таке фланцеве з'єднання?
Фланцеве з'єднання - спосіб з'єднання, в якому широко використовується роз'ємне механічне. Він часто використовує пару фланців, ущільнювальну прокладку, а також болти та гайки для щільного з’єднання труб, клапанів або обладнання.
Його основний принцип:використовуючи силу затягування болтів, щоб стиснути ущільнювальну прокладку між фланцями, таким чином захищаючи рідину (рідину або газ) від витоку.

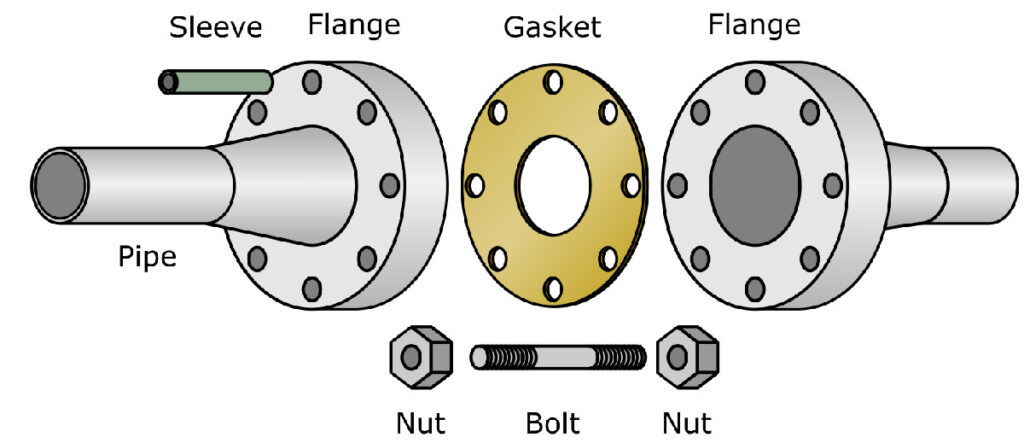

Типове фланцеве з'єднання, що складається з наступних чотирьох основних частин:

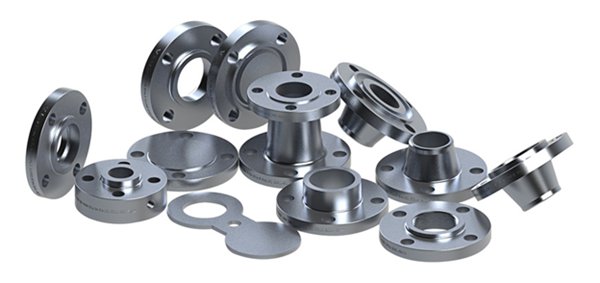

Фланець: дископодібна деталь, прикріплена до кінця труби або порту обладнання, як правило, з отворами для болтів.
Ущільнювальна прокладка: Встановіть між ущільнювальними поверхнями двох фланців, притисніть для ущільнення.
Болти і гайки: Пройдіть крізь отвори для болтів на фланцях, щоб забезпечити силу захоплення.
Герметизація обличчя: Поверхня фланця, яка підходить до прокладки; воно буває різних типів (наприклад, підняте обличчя, чоловіче/жіноче обличчя тощо).
Основні переваги:
Висока перевага та міцне ущільнення: Кваліфікований для роботи з високим тиском, високою температурою або ерозійними середовищами.
Легкий демонтаж і обслуговування: З’єднання можна легко відкрити для чищення труб, перевірки обладнання або заміни деталей.
Хороша замінність: Фланці відповідають національним стандартам (наприклад, GB), стандартам хімічної промисловості (наприклад, HG), стандартам механічної промисловості (наприклад, JB) і міжнародним стандартам (наприклад, ANSI/ASME, DIN). Продукція різних виробників може чергуватися за умови відповідності одному стандарту.
Загальні застосування:
Трубопровідна інженерія: З’єднання труб до труб, труб до клапанів і труб до насосів.
Ємність під тиском: Кріплення для люків і ручних отворів на реакційних посудинах і ємностях.
Точка підключення: Вхідні та вихідні з'єднання компресорів, а також з'єднання між корпусом каналу та корпусом теплообмінників.
Виробничі системи та комунальні послуги: Нафта, хімічна промисловість, природний газ, очищення води, системи опалення тощо.
Просте порівняння з іншими способами підключення:
У порівнянні зі зварюванням: Фланцеві з’єднання є знімними, але вони дорожчі та можуть призвести до додаткових місць витоку.
У порівнянні з різьбовими з'єднаннями: Фланцеві з’єднання можуть витримувати більш високий тиск і адаптуватися до більших діаметрів труб, але вони складніші в установці та вимагають більше місця.
Просте резюме: Коли є вимога витримувати високий тиск, працювати з трубами великого діаметру або вимагати частого розбирання для обслуговування, фланцеве з’єднання зазвичай є улюбленим методом. Найпоширенішими прикладами є муфти на протипожежних водопроводах або заводських паропроводах, які виділяють «підняті диски» і фіксуються колом болтів.
