Як тип клапана управління рідиною, клапан метелика в основному складається з одного компонента - пластини клапана. Вибір цього компонента може суттєво вплинути на експлуатаційну ефективність та термін служби системи рідини.
I. Типи та характеристики структури пластини клапана

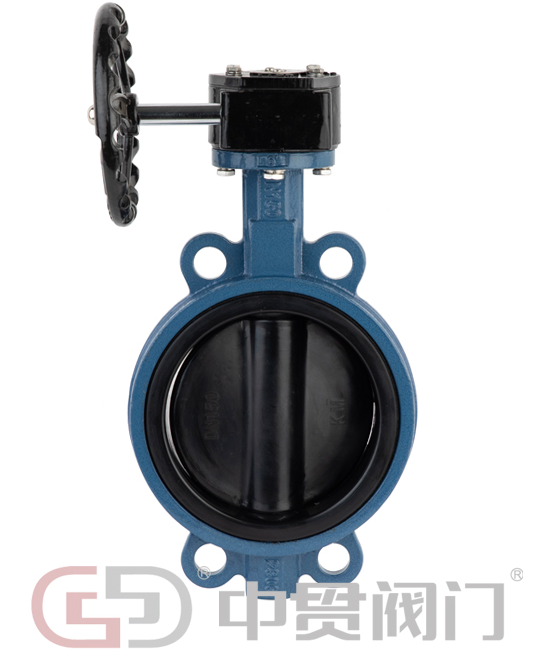

Концентрична клапанова тарілка (центральний клапан метелика)
Цей тип оснащений дизайном, де центр пластини клапана вирівнюється з віссю стебла клапана. Він має переваги простої структури та низької вартості. Він підходить для умов низького тиску нижче PN10 і зазвичай зустрічається в системах водопостачання та системах циркуляції кондиціонування. Його перевага полягає в легкому обслуговуванні, але продуктивність ущільнення порівняно обмежена.
Одиночна ексцентрична клапанова пластина
Розробляючи центр стебла клапана, щоб трохи відхилитися від центру пластини клапана, опір тертя під час процесу відкриття та закриття ефективно знижується. Ця структура працює надзвичайно добре в умовах середнього та низького тиску (PN16-PN25) і особливо підходить для очищення стічних вод та загального хімічного транспортування рідини.
Подвійний ексцентричний клапанний пластина
Він приймає подвійну конструкцію зміщення для стовбура клапана та клапана, оптимізуючи кут контакту герметизації та значно продовжує термін служби. У умовах роботи середнього та високого тиску, починаючи від PN25 до PN40, він особливо підходить для трубопроводних систем у нафтовій та хімічній промисловості, які потребують частого відкриття та закриття.
Три ексцентрична клапанова пластина
Завдяки потрійному ексцентричному дизайну стебла клапана, клапана та сидіння клапана, металева жорстка ущільнення досягла технологічних змін з точки зору продуктивності тертя. ЗякіснийСтруктура може витримати температури до 600 ℃ і тиски над PN64, що робить його основним вибором продукту для паропроводів та систем транспортування нафти/газу.
Ii. Аналіз характеристик матеріалу пластини клапана
Серія металевих матеріалів
Пластина з чавунного клапана: Включає HT200/HT250 Сірий чавун та пластичний чавун QT450. Він має високі показники витрат та обмежену резистентність до корозії. В основному він використовується у водних системах низького тиску та некорозійному транспорті газу.
Пластини з вуглецевої сталі: з міцністю, що перевищує міцність чавуну, WCB (A216) та LCB (низькотемпературна вуглецева сталь) може витримати тиск до PN40. Однак їх потрібно використовувати спільно з антикорозійними покриттями. Вони зазвичай зустрічаються в нафтовій та паровій трубопроводах середнього та низького тиску.
Вибір клапанних пластин з нержавіючої сталі
304 нержавіюча сталь: тип загального призначення для харчової та фармацевтичної промисловості
316 Нержавіюча сталь: Модель корозійного корозійного водного корозій
Подвійна фазова сталь: міцність подвоюється, корозійна стійкість ще сильніша.
СуперНержавіюча сталь: Здатні витримувати всі сильні кислоти
Спеціальні матеріали
Hastelloy Shloy: Жорсткий хлопець проти сильних кислот
Сплав на основі нікелю: стійкий до температури до 1000 ℃
Пластикова підкладка / гумова підкладка: стійкий до високих температур, але стійких до корозії
Керамічне покриття: жорсткий маленький чемпіон
Iii. Три елементи для моделіВідбір
Перегляд середовища:
Матеріал стійкого до корозії: 316/ дуплексна сталь
Покритий абразивно стійкими частинками
М'які ущільнення для чистої рідини
Перевірте умови експлуатації:
Нормальна температура (≤ 80 ℃): герметизація гуми
Середня температура (80 - 400 ℃): металева ущільнення
Висока температура (≥ 400 ℃): Спеціальні сплави
Ексцентрична структура високого тиску
Переглянути галузь:
Їжа та медицина: 316L + PTFE
Петрохімічні речовини: стандарт API Три-end Excenticity
Iv. Класичні варіанти відповідності
Вода з крана: чавун/нержавіюча сталь + гума
Трубопровід соляної кислоти: сплав Hastelloy
Концентрована сірчана кислота: повинна бути вистелена PTFE
Обробка харчових продуктів: Дзеркальна відзначена нержавіюча сталь
Транспорт вугільної суспензії: керамічне покриття
V. Поширені питання
Морську воду не може бути оброблена дуплексною сталь 316. Потрібно більше.
Концентрована сірчана кислота повинна бути вистелена пластиком; Нержавіюча сталь погіршиться.
Висока зносостійкість використовує вольфрамовий карбід, з тривалою життя, який у 5 разів довше.
Встановіть фільтр, якщо є домішки.
Vi. Точки технічного обслуговування
Регулярно оглядайте на знос
Регулярні перевірки критичних районів проводяться кожні 2 - 3 роки.
Пропонується встановити файл технічного обслуговування.
Високотемпературний клапан потрібно попередньо нагріти.
Vii. Майбутні тенденції
Більш міцні нові матеріали
З інтелектуальною функцією моніторингу
Більш екологічний дизайн
Персоналізована служба налаштування
Вибір пропозиції:
Забезпечити конкретні параметри умов експлуатації. Професійні інженери рекомендують найкраще рішення. Для важливих проектів рекомендується спочатку проводити тести.
