У сучасних промислових системах ефективність, безпека та автоматизація більше не є необов’язковими, вони є важливими. Одним із компонентів, який відіграє вирішальну роль у досягненні цих цілей, єПоворотний клапан з пневматичним приводом. Широко використовуваний у системах очищення води, хімічній обробці, виробництві електроенергії, харчових продуктів і напоїв, а також системах HVAC, цей тип клапана поєднує просту механічну конструкцію з надійною пневматичною автоматизацією. Його швидка реакція, компактна конструкція та низькі вимоги до обслуговування роблять його кращим вибором як для керування вмиканням, так і для дроселювання.
Ця стаття містить професійний, поглиблений оглядПоворотний клапан з пневматичним приводом, включаючи принципи роботи, основні переваги, технічні параметри, рекомендації щодо вибору та типові запитання, які задають покупці, перш ніж прийняти рішення.

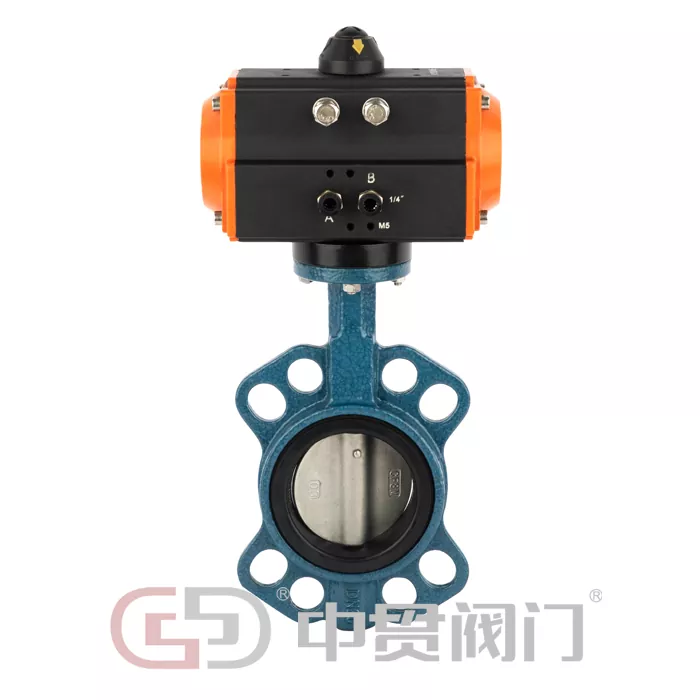

A Поворотний клапан з пневматичним приводомскладається з двох основних частин: корпусу дросельної заслінки та пневматичного приводу. Корпус клапана містить диск, закріплений на обертовому валу. Коли стиснене повітря подається до приводу, він перетворює тиск повітря в механічний рух, обертаючи диск на 90 градусів, щоб відкрити або закрити клапан.
Відкрита позиція: Диск вирівнюється з напрямком потоку, дозволяючи носіям проходити крізь нього з мінімальним опором.
Закрита позиція: Диск обертається перпендикулярно потоку, створюючи щільне ущільнення до сідла клапана.
Залежно від системних вимог, привод можна налаштувати якподвійної дії(повітря для відкриття та закриття) абоодностороння/пружинне повернення(повітря для відкриття, пружина для закриття або навпаки), що забезпечує безпеку під час збою подачі повітря.
Ручні клапани вимагають управління людиною, що обмежує швидкість, точність та інтеграцію з автоматизованими системами. АПоворотний клапан з пневматичним приводомпропонує кілька очевидних переваг:
Швидкий час відгукудля автоматизованого керування процесом
Зменшені трудовитратиі людська помилка
Покращена безпека, особливо в небезпечних або високотемпературних середовищах
Легка інтеграціяз PLC, DCS та системами дистанційного керування
Для підприємств, які планують перейти на автоматизовані або напівавтоматичні виробничі лінії, пневматичний привод часто є найбільш рентабельним рішенням.
нашПоворотний клапан з пневматичним приводомрозроблено з урахуванням довговічності, точності та міжнародних стандартів. Кожна одиниця перевірена для забезпечення надійної роботи в складних умовах експлуатації.
Компактна і легка конструкція
Монтажна панель ISO 5211 для легкого встановлення приводу
Низький крутний момент, що зменшує розмір приводу та споживання повітря
Чудова герметичність зі змінними сідлами клапанів
Підходить як для рідких, так і для газових середовищ
Нижче наведено спрощену таблицю технічних параметрів, яка допоможе інженерам і покупцям швидко зрозуміти можливості продукту.
| Параметр | Специфікація |
|---|---|
| Діапазон розмірів клапанів | DN50 – DN600 |
| Номінальний тиск | Pn10 / lim16 |
| Матеріал корпусу | Ковкий чавун, вуглецева сталь, нержавіюча сталь |
| Матеріал диска | Нержавіюча сталь, ковкий чавун (з покриттям) |
| Матеріал сидіння | EPDM, NBR, PTFE |
| Тип приводу | Подвійної / односторонньої дії (пружинне повернення) |
| Робочий тиск | 0,4 – 0,7 МПа |
| Робоча температура | -20°C до +180°C |
| Стандарт підключення | Вафля / вушка / фланець |
| Режим керування | Увімкнення-вимкнення / Модулювання (з позиціонером) |
Ця конфігурація дозволяєПоворотний клапан з пневматичним приводомадаптуватися до різних промислових середовищ, зберігаючи стабільну та повторювану продуктивність.
Завдяки своїй універсальності,Поворотні клапани з пневматичним приводомшироко застосовуються в багатьох галузях:
Очищення води та стічних воддля ізоляції та регулювання потоку
Хімічні та нафтохімічні підприємстваповодження з корозійними або небезпечними середовищами
Обробка продуктів харчування та напоївде потрібна гігієна та швидка робота
Системи ОВКдля контролю охолодженої та гарячої води
Електростанціїдля охолодження води та допоміжних систем
Їх проста конструкція також робить їх придатними для трубопроводів великого діаметру, де інші типи клапанів можуть бути занадто громіздкими або дорогими.
Вибір правильногоПоворотний клапан з пневматичним приводомвимагає оцінки кількох ключових факторів:
Тип носія: Вода, газ, нафта або корозійні хімікати
Діапазон температури і тиску: відповідні матеріали для сидіння та корпусу
Розмір клапана і тип підключення: Встановлення на пластину, вушко або фланець
Вимога контролю: Увімкнено-вимкнене керування або модульоване регулювання потоку
Безвідмовна функція: Визначте, чи потрібне пружинне повернення
Зіставляючи ці параметри відповідно до системних вимог, ви можете забезпечити довгострокову надійність і оптимальну продуктивність.
Однією з найбільших переваг aПоворотний клапан з пневматичним приводомце його низька вимогливість до обслуговування. Звичайний огляд зазвичай включає:
Перевірка тиску подачі повітря та якості повітря
Перевірка сальників і посадочних місць на знос
Перевірка реакції приводу та точності ходу
Переконайтеся, що кріпильні болти надійно закріплені
При правильному монтажі та періодичних перевірках термін служби клапана можна значно продовжити.
Питання: для чого використовується дросельний клапан з пневматичним приводом?
A: Поворотний клапан із пневматичним приводом використовується для контролю або ізоляції потоку рідин і газів в автоматизованих промислових трубопроводах, пропонуючи швидку реакцію та надійну герметизацію.
Питання: Чим дросельний клапан з пневматичним приводом відрізняється від електричного дросельного клапана?
A: Поворотний клапан із пневматичним приводом використовує для роботи стиснене повітря, забезпечуючи швидше спрацьовування та кращу придатність для небезпечних середовищ, тоді як електричні клапани покладаються на двигуни та електроенергію.
Питання: Чи може дросельний клапан із пневматичним приводом працювати з корозійними середовищами?
A: Так, вибравши відповідні матеріали корпусу, диска та сідла, наприклад нержавіючу сталь і PTFE, поворотний поворотний клапан із пневматичним приводом може безпечно працювати з корозійними рідинами.
Питання: Чи придатний дросельний клапан з пневматичним приводом для регулювання потоку?
Відповідь: Так, коли дросельний клапан із пневматичним приводом оснащений позиціонером, він може здійснювати точне модулювальне керування на додаток до простої операції вмикання-вимкнення.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.спеціалізується на проектуванні та виробництві високоякісної промислової арматури, в т.чПоворотний клапан з пневматичним приводом. Завдяки суворому контролю якості, вдосконаленим виробничим процесам і приділяючи значну увагу вимогам клієнтів, ми пропонуємо надійні клапанні рішення для глобальних галузей промисловості.
Щоб отримати докладні характеристики, індивідуальні рішення або технічну підтримку, будь ласка, не соромтесяконтактZhejiang Zhongguan Valve Manufacture Co., Ltd.Наша досвідчена команда готова допомогти вам вибрати правильний клапан для вашого застосування та забезпечити довгостроковий успіх експлуатації.
-
