ISO5211 - важливий стандарт, встановлений Міжнародною організацією для стандартизації (ISO) дляПідключення клапанаПриводи до промислових клапанів. Основна його мета-переконатися, що клапани з частковим поворотом (як клапани метеликів та кулькові клапани) та приводи сумісні і можуть бути легко змінені у всьому світі. Стандарт чітко визначає розміри фланцевих з'єднань, вимог до крутного моменту, шаблонів отворів та приводних конструкцій. Він також визначає максимальні значення крутного моменту (від 32 до 10 000 нм) для різних типів фланця (від F03 до F25). За допомогою єдиної конструкції інтерфейсу ISO5211 значно спрощує процес відповідності між клапанами та приводами, зменшує складність встановлення та покращує надійність системи та ефективність підтримуючих.
Що стосується структурної конструкції, ISO5211 підкреслює стандартизацію фланців з високою платформою (верхні монтажні платформи), що дозволяє встановлювати приводи безпосередньо, усуваючи традиційні дужки та з'єднуючі вали, тим самим зменшуючи кількість компонентів та підвищення стабільності. Наприклад, клапани метеликів, які відповідають цьому стандарту, можуть бути безпосередньо пристосовані до пневматичних або електричних приводів для швидкого встановлення та точного управління.

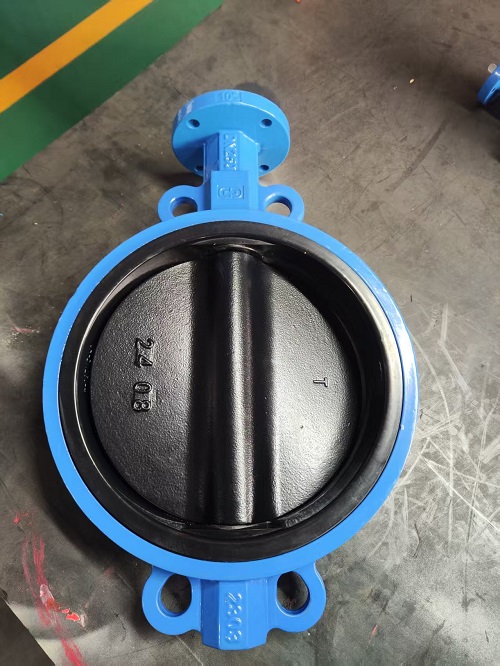

Таким чином, він також застосований у нашому клапані метелика
Квадратний вал - це форма валу приводу, рекомендована стандартом ISO5211. Основними його перевагами є:
1. Ефективність передачі крутного моменту: квадратний вал передає крутний момент через плоский контакт, який має більший тертя, ніж круглий вал, і може ефективно знизити ризик ковзання, особливо придатного для сценаріїв високого тиску та високого частоти.
2. Виробництво позиціонування: відповідність клавіш квадратного валу та інтерфейсу приводу (наприклад, квадратна клавіша з правою кутом або діагональний квадратний ключ) може забезпечити суворе вирівнювання приводу та осі клапана, уникаючи відмови ущільнення, спричиненого відхиленням кута.
3. Стандартнізація та сумісність: ISO5211 Вказує розмір квадратного валу та положення отвору фланця, так що приводи та клапани різних брендів можуть бути безперешкодно підключеними, значно покращуючи гнучкість ланцюга поставок.
4. Додаток на міжнародному ринку: Дизайн квадратних валів стало основним на європейських, американських та міжнародних ринках високого класу. Наприклад, імпортний пневматичний фланцевий кульковий клапан AMISCO в Сполучених Штатах приймає високу платформу Square Square Square Square, безпосередньо встановлює привід без додаткового коригування та підтримує стовбурові клапані проти ковзання та антистатичні налаштування, які підходять для суворих умов праці. Подібні конструкції також містяться в продуктах промислового клапана з Німеччини, Японії та інших країн, що відображають їх технологічну зрілість та надійність.
Отже, це причина, чому квадратне стебло та ISO5211 зазвичай з’являються разом, наш голий стебло та квадратний клапан метелика, також дотримуйтесь цього, якийсь наш замовник також запитує, чому верхній фланець має якийсь інший буріння, це був багатогранний клієнт, ISO 5211/GB Standard.), Якийсь вимір, який ми маємо широкий діапазон Клапан, ми надаємо не один стандарт.
