Введення концентричних клапанів метеликів

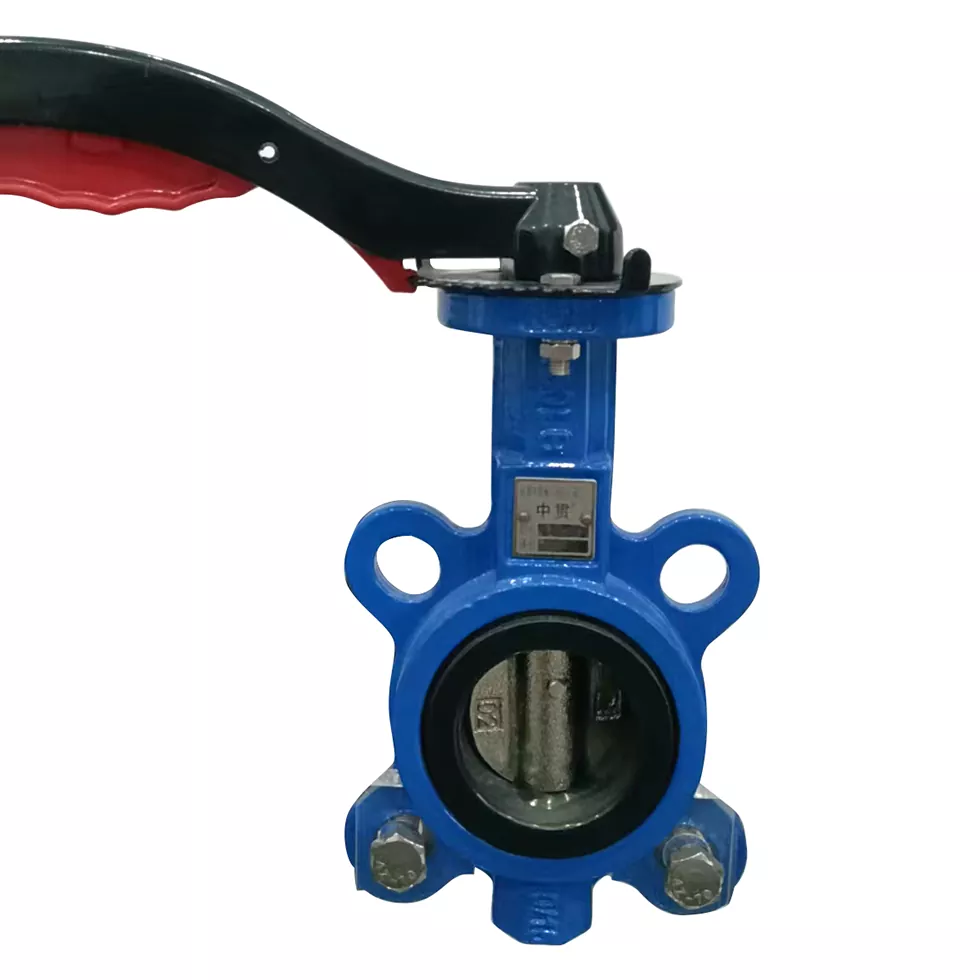

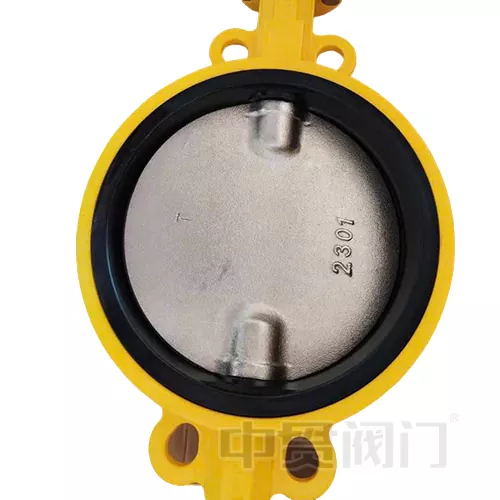

Концентричний клапан метелика - це типклапан метеликаз симетричною структурою проектування та низькою вартістю. Вісь стебла клапана концентричного клапана метелика збігається з центральною лінією корпусу клапана, а пластина клапана є дископодібною і встановлюється перпендикулярною до осі трубопроводу. EPDM, FKM, PTFE, NBR зазвичай використовуються в клапані метелика.

Принцип роботи

Принцип роботи клапана концентричного метелика заснований на обертанні 90 °. Коли пластина клапана обертається навколо центральної осі, щоб бути паралельною трубопроводу, клапан знаходиться у відкритому стані; Коли він обертається у вертикальне положення, клапан закритий. Ущільнення покладається на еластичну деформацію матеріалу сидіння клапана і щільно вписується з пластиною клапана.

Він був представлений у:

1. КОРОТНА Ефективна: проста структура, низька вартість виробництва та економічно ефективне управління рідиною.

2. Легкий і гнучкий: вага одного калібру, як правило, лише третина від ваги клапана воріт, що робить установку та обслуговування більш зручним.

3. Добрий герметизація низького тиску: особливо підходить для водних або повітряних середовищ на PN16 та нижче рівня тиску та нормальних температурних умов.

Але воно має власне обмеження:

1. Оскільки знос: Оскільки пластина клапана та сидіння клапана завжди контактують під час процесу відкриття та закриття, тривале використання може легко спричинити знос на герметичній поверхні.

2. Облаштова температура та стійкість до тиску: м’які ущільнювальні матеріали (такі як гума) не підходять для високої температури (> 150 ℃) або умов високого тиску, і схильні до старіння та деформації.

3. Не підходить для носія, що містять частинки: тверді частинки можуть подряпати сидіння клапана і впливати на ефект герметизації.

Таким чином, концентричнеклапани метеликівЗазвичай використовуються у водному середовищі або якісь кислоті та лугу, тиск у PN 16. Якщо ви вагаєтесь вибором сидіння, ви можете зв’язатися з нами з середовищем та температурою. Наша технічна команда вибере відповідний матеріал для вашого проекту.
