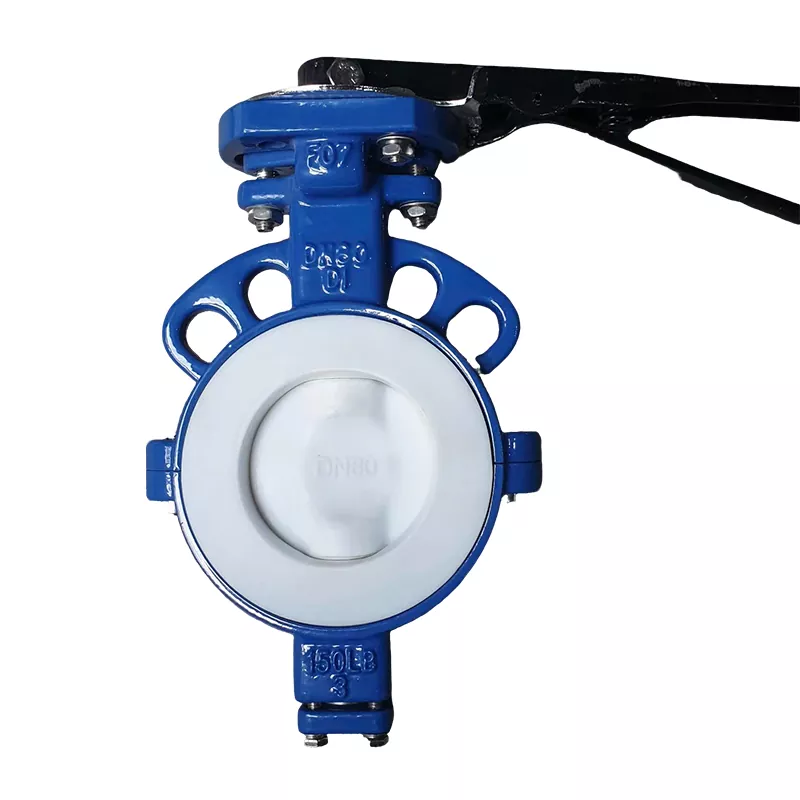

Роздільний корпус, повністю облицьований PTFE

Батерфляйний клапан із розділеним корпусом, повністю покритий PTFE, від Zhongguan Valve – це найкраще, високоефективне рішення для контролю рідини, розроблене спеціально для найскладніших промислових умов у світі. Поєднуючи передові структурні інновації з елітним матеріалознавством, цей флагманський клапан має покриття з політетрафторетилену високої щільності (PTFE) преміум-класу, який забезпечує непроникний щит від екстремальної хімічної корозії, абразивного зношування та термічної нестабільності.

Безкомпромісний повний захист від корозії

The valve body internally and externally, along with the disc core, is completely encapsulated with heavy-duty polytetrafluoroethylene (PTFE). This creates an impenetrable, non-reactive barrier against strong acids, concentrated alkalis, chlorine, and highly reactive organic solvents. Наднизький коефіцієнт тертя PTFE мінімізує вимоги до робочого крутного моменту, запобігає накопиченню середовища та зменшує абразивну ерозію від зважених часток.

Технічна перевага конструкції з роздільним корпусом

Клапан має унікальний роз’ємний верхній/нижній або лівий/правий роз’ємний корпус клапана, надійно закріплений фланцевими болтами з високою міцністю.

• Технічне обслуговування на лінії без розбирання: ця конструкція розділеного типу дозволяє групам технічного обслуговування перевіряти, обслуговувати або замінювати внутрішні зношувані компоненти (такі як сідло клапана з ПТФЕ та капсульований диск) без повного розбирання структурної системи трубопроводу. Simply loosen the body connecting bolts to separate the valve body.

• Мінімізація часу простою та витрат на оплату праці: це спрощує технічне обслуговування у обмеженому просторі, знижує витрати на оплату праці та значно підвищує ефективність роботи системи.

• Безшовна модернізація трубопроводу: розділена конфігурація спрощує додавання або заміну клапанів у існуючій інфраструктурі трубопроводу під час технічної реконструкції.




Технічні характеристики та стандарти матеріалів

Параметр	Деталі специфікації
Бренд / Виробник	Zhejiang Zhongguan Valve Manufacture Co., Ltd.
Діапазон номінальних діаметрів	Від DN40 до DN1600 (великі нестандартні моделі до DN2400 доступні за запитом)
Номінальний тиск	PN6 / PN10 / PN16 / Клас 150
Дизайн кузова	Корпус, розділений на дві частини (вирівнювання розділених верхнього/нижнього або лівого/правого)
Матеріал підкладки та сидіння	Преміальний PTFE/PFA/високотемпературний FEP
Основний матеріал корпусу	Ковкий чавун (GGG40/50), вуглецева сталь (WCB), нержавіюча сталь (CF8, CF8M)
Конфігурація диска	PTFE/PFA Повністю інкапсульований диск, SS316, Hastelloy, двосторонній сталевий сердечник
Стандарт підключення	Вафля, наконечник, U-подібний перетин, фланцеві кінці (повністю сумісні з ASME, DIN, JIS, BS)

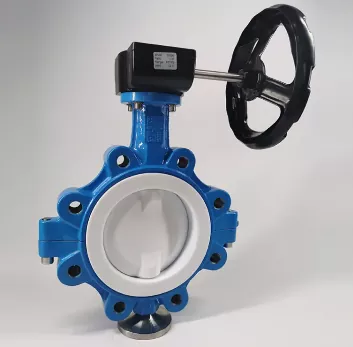

Сумісність приводу	Ручний англо-важіль, черв'ячна коробка передач, пневматичний привід, електричний привід

Цільові поля застосування

Наші дросельні клапани з роздільним корпусом, повністю покриті PTFE, служать критично важливими для безпеки компонентами для точного дроселювання та повної ізоляції на різноманітних лініях високої чистоти та небезпечних технологічних лініях:

• Хімічна та нафтохімічна обробка: надійне управління концентрованою сірчаною кислотою, соляною кислотою, каустичною содою та високолеткими хімічними реагентами, забезпечуючи абсолютну безпеку процесу.

• Фармацевтичне та біотехнологічне виробництво: сумісні, інертні та незабруднювальні конструкції поверхонь, які підтримують стерильні умови та безпечно протистоять агресивній хімічній обробці Clean-In-Place (CIP) і стерилізації In-Place (SIP).

• Виробництво харчових продуктів і напоїв: нейтральні, нетоксичні компоненти футерування з PTFE, які запобігають забрудненню партії та відповідають суворим санітарним стандартам.

• Промислова очистка води та опріснення: високостабільний контроль над потоками кислої або лужної води, лініями дозування хімічних речовин і мережами меліорації солонуватої води з високою солоністю.




Індивідуальні послуги OEM/ODM і відповідність вимогам якості

У Zhongguan Valve ми розуміємо, що унікальні умови роботи вимагають індивідуальних рішень. Ми надаємо комплексні професійні послуги з налаштування OEM та ODM для виконання цільових інженерних специфікацій:

• Конфігурація матеріалу: індивідуальні опції для сердечників дисків зі спеціального сплаву (наприклад, Hastelloy або Monel для елітної хімічної обробки) або індивідуальні накладки з ультрачистого PFA для напівпровідникових рідин.

• Відповідність розмірів і приводів: індивідуальні конфігурації верхнього фланця відповідно до ISO 5211 для безперебійної прямої інтеграції з наявними автоматизованими пневматичними або електричними приводами.

• Індивідуальне маркування та брендинг: таблички з іменами, вигравірувані лазером, індивідуальні кольорові покриття та власне брендування лиття, розроблене для міжнародних дистриб’юторів арматури.

Ретельний контроль якості

Every single fully-lined valve undergoes strict manufacturing inspection before leaving the factory floor. Це включає випробування високою напругою іскри, щоб переконатися в нульовій мікропористості або точкових отворах у шарі підкладки з ПТФЕ, а потім стандартне гідростатичне випробування тиску на корпусі та сідлі. Наші виробничі процеси повністю сертифіковані відповідно до ISO 9001, Директиви CE та стандартів API, що забезпечує повну надійність міжнародних менеджерів із закупівель.

Експортне пакування, доставка та логістика після продажу

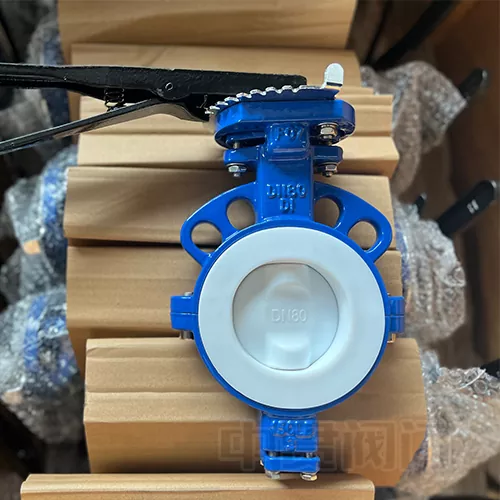

Експортне стандартне захисне пакування

Щоб запобігти будь-яким пошкодженням під час транспортування, тертю або забрудненню внутрішньої обшивки з PTFE, усі клапани оснащені захисними пластиковими торцевими кришками, загорнуті у вакуум і надійно закріплені в міцних дерев’яних ящиках, сертифікованих IPPC, які не підлягають фумігації. Близькість до основних морських портів (Нінбо та Шанхай) забезпечує швидкий, передбачуваний транзит по всіх океанських, повітряних і залізничних каналах перевезення вантажів.

Комплексна післяпродажна підтримка

• 18-місячна гарантія: повна якісна підкладка, що охоплює всі механічні та ущільнювальні компоненти за нормальних умов експлуатації з дати відвантаження.

• Цілодобова технічна відповідь: наша професійна команда прикладних програм відповідає протягом 24 годин, щоб допомогти міжнародним клієнтам із вказівками щодо встановлення, розрахунками крутного моменту та автоматизованим калібруванням приводу.

• Доступність запасних частин протягом життєвого циклу: оригінальні замінні ущільнювачі, фторопластові сідла та штоки постійно зберігаються на складі, щоб гарантувати швидку глобальну відправку та мінімізувати перерви в роботі клієнта.
