Подумайте про водопровідний кран у вашому домі та тунель на шосе. Кран може бути відкритий повністю, але водапотіквсе ще обмежений власним діаметром. Проте автодорожній тунель дозволяє автомобілям проїжджати на повній швидкості без будь-яких перешкод. Ця проста аналогія фіксує основну різницю між кульовими кранами з повним портом і звуженим портом.
По-перше, давайте розберемося з самим кульовим краном

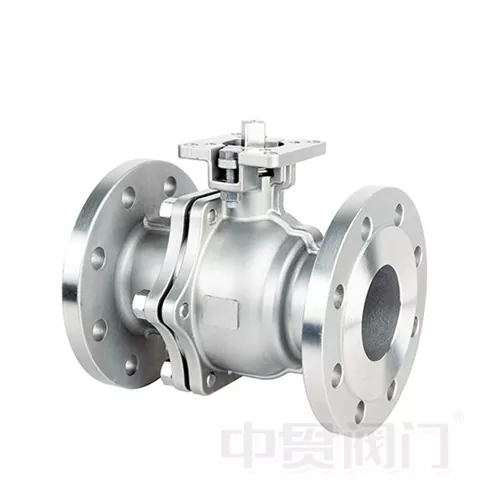

Кульовий кран, як випливає з назви, має серцевину — кульку з отвором у ній. Обертання ручки клапана обертає цю кульку. Коли отвір збігається з трубою, через нього може протікати рідина (вода, нафта, газ тощо). Коли м'яч повертається на 90 градусів, отвір блокується, і потік перекривається. Це високоефективний і надійний перемикаючий клапан.
Повний порт і зменшений порт описують розмір цього отвору в кулі та ширинуклапанвнутрішній прохід.
Кульовий кран із повним портом: безперешкодне «шосе»
Конструктивна особливість: Діаметр отвору в кульці кульового крана з повним портом відповідає діаметру з’єднувальної труби. Це означає, що коли клапан повністю відкритий, його прохід є прямим, безперешкодним отвором без вузьких місць.
Ключова перевага: нульовий опір, відсутність забивання
Безперешкодний потік: рідина проходить майже без додаткових втрат тиску, як при русі по прямій трасі.
Потужна функція: вона дозволяє виконувати спеціальну операцію під назвою «свинка». У магістральних трубопроводах (наприклад, для нафти та газу) через трубу пропускають пристрій, який називається «свиня», щоб очистити або перевірити її. Тільки кульовий кран Full Port дозволяє пройти цій «свинці».
Подумайте про це як: дорога, яка зберігає свою повну ширину від початку до кінця, без вузьких ділянок.
Загальне використання: критичні технологічні трубопроводи, міжміські транспортні лінії та будь-яке застосування, що потребує максимального потоку або скребків, часто в нафті, газі та хімічній промисловостіпромисловості.
Кульовий кран зі зменшеним портом: рентабельна «головна вулиця»
Особливість конструкції: діаметр отвору в кульці кульового крана зі зменшеним портом менший за діаметр з’єднувальної труби. Як правило, це на один стандартний розмір менше. Наприклад, отвір клапана зі зменшеним портом DN100 (100 мм) може становити лише близько 80 мм.
Основна перевага: низька вартість, компактність, менша вага
Економічно ефективний: оскільки кульку та корпус клапана можна зробити меншими, для цього використовується менше матеріалів і зазвичай дешевше, ніж повнопрохідний клапан такого ж розміру.
Компактний і легкий: його загальна конструкція менша, що робить його вигідним там, де простір для встановлення обмежений.
Достатній потік: Хоча прохід вужчий, швидкість потоку цілком достатня для більшості повсякденних і загальних промислових застосувань.
Подумайте про це як: Головна вулиця, яка здебільшого широка, але має трохи вужчу ділянку під мостом. Це може трохи сповільнити рух, але не завадить нормальному проїзду.
Загальне використання: це найпоширеніший і широко використовуваний тип кульового крана. Ви, швидше за все, знайдете клапани зі зменшеним портом у стандартних системах водопостачання, опалення, будівництва та багатьох промисловихтрубопроводиде мінімальна втрата тиску не критична.
Висновок: як вибрати?
Простіше кажучи, ваш вибір залежить від ваших потреб:
Вибирайте кульовий кран із повним портом, якщо вам потрібен необмежений потік або потрібна можливість у майбутньому для очищення трубопроводу. Ви платите вищу вартість і потребуєте більше місця для цієї продуктивності та функціональності.
Для переважної більшості загальних застосувань, як-от головне перекриття води в будинку або труби опалення будівлі, зменшений портКульовий кранє цілком достатнім і пропонує найкращу вартість. Він замінює незначну втрату потоку й тиску на значну економію коштів і зручність.
Сподіваємося, ця стаття допоможе вам чітко зрозуміти різницю між цими двома типами кульових кранів. Наступного разу, коли ви побачите або виберете одну з них, ви точно знатимете, яка «дорога» підходить для вашої системи.
