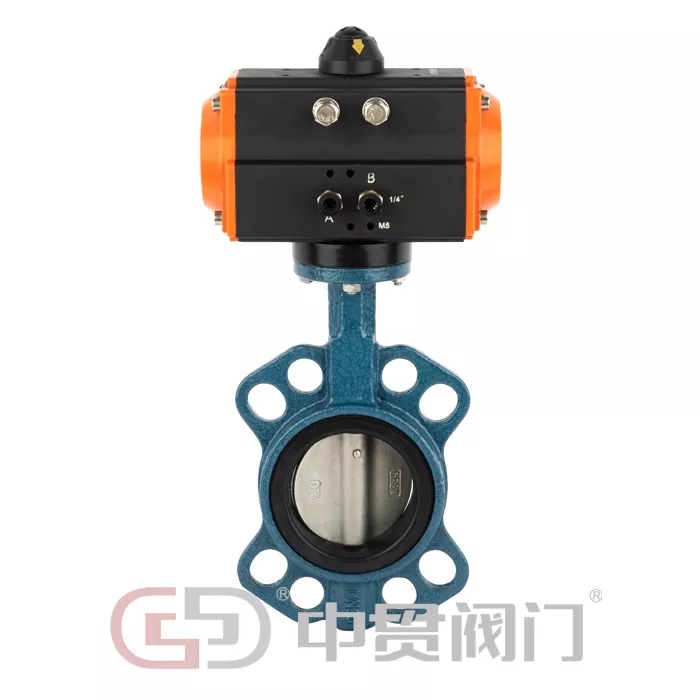

Поворотний клапан з пневматичним приводом

Дроссельний клапан із пневматичним приводом — це дисковий клапан, що працює на стисненому повітрі. Його серцевина складається з пневматичного приводу та корпусу клапана. Пневматичний привід повертає пластину клапана на 90°, завдяки чому виконується функція перекриття або регулювання потоку середовища в трубопроводі. Поворотний клапан забезпечує швидку реакцію та простішу роботу. Він може використовуватися з позиціонером для точного керування та широко використовується в різних промислових і муніципальних системах трубопроводів, адаптуючись до різноманітних потреб передачі медіа.

Будучи одним із основних продуктів Zhongguan Valve, наш поворотний клапан із пневматичним приводом продовжує традицію високої якості нашої продукції із поворотними клапанами. Від закупівлі сировини до виробництва та обробки, а потім до випробування готової продукції, кожен крок суворо дотримується галузевих стандартів, щоб забезпечити тривалу стабільну роботу та відповідати фактичним умовам експлуатації різних клієнтів.

особливості

Основна структура дросельного клапана з пневматичним приводом складається з трьох основних компонентів, які працюють разом, щоб забезпечити стабільну роботу клапана. Конкретна структура така:

• Пневматичний привід: як силовий стрижень клапана, він буває односторонньої та подвійної дії. Виготовлений з алюмінієвого сплаву, він легкий, високоміцний і забезпечує стабільний вихідний крутний момент. Його можна гнучко вибрати відповідно до діаметра клапана та умов експлуатації, забезпечуючи плавне обертання пластини клапана та надійну роботу.
• Корпус дросельного клапана: Корпус клапана виготовлений із чавуну, литої сталі або нержавіючої сталі тощо. Канал потоку розроблено таким чином, щоб бути обтічним, а внутрішня стінка гладка, що може ефективно зменшити опір рідини та зменшити споживання енергії системою; пластина клапана має круглу структуру та щільно прилягає до сідла клапана, щоб забезпечити герметичність і запобігти витоку середовища.
• Аксесуари для керування: позиціонери клапанів, кінцеві вимикачі, електромагнітні клапани та інші аксесуари можуть бути обладнані відповідно до потреб замовника. Позиціонери можуть досягти точного регулювання відкриття клапана, кінцеві вимикачі можуть забезпечити зворотний зв'язок у реальному часі щодо робочого стану клапана, а електромагнітні клапани використовуються для керування дією приводів для досягнення автоматизованого керування.

I. Функції приводу та керування

Гнучкий метод приводу: використовуються пневматичні приводи односторонньої або подвійної дії, які можна вибрати відповідно до умов експлуатації. Приводи односторонньої дії автоматично скидаються за допомогою сили пружини у разі припинення подачі повітря, забезпечуючи безпеку системи.

Точне та зручне керування: може бути оснащений інтелектуальним позиціонером, який отримує сигнали струму 4-20 мА для досягнення безперервного регулювання відкриття від 0% до 100%, з точністю керування, що досягає ±0,5%-±1%, підходить для сценаріїв високоточного контролю потоку.

Швидка швидкість відгуку: час перемикання клапана становить лише 3-10 секунд. Для сценаріїв аварійного відключення можна налаштувати повністю закриту модель протягом 1 секунди, що значно перевершує традиційні електричні клапани, підходить для робочих умов, що вимагають швидкого реагування.

II. Особливості герметизації та довговічності

Надійне ущільнення: М’які ущільнювачі або металеві ущільнення можна вибрати відповідно до характеристик середовища. М’які ущільнювачі можуть забезпечити нульовий витік за ANSI класу VI, тоді як металеві ущільнення можуть досягти ANSI класу IV, ефективно запобігаючи витоку середовища.

Висока довговічність: Корпус клапана виготовлено з високоякісних матеріалів, а поверхня пластини клапана може бути покрита твердим сплавом або керамічним покриттям, якщо це необхідно, що робить його зносостійким і стійким до корозії. Ущільнювачі виготовлені з високоякісних матеріалів, що забезпечує тривалий термін служби та скорочує подальші витрати на обслуговування.

Компактна структура: невеликий розмір і легка вага, вага якого становить лише 1/3–1/5 засувки такого ж діаметру, займає менше місця для встановлення, її легко встановити та заощаджує час і кошти.

III. Інші основні функції

Низький опір потоку та низьке енергоспоживання: Коефіцієнт опору потоку в повністю відкритому стані становить ≤0,5, що набагато нижче, ніж у засувок і запірних клапанів, що ефективно знижує споживання енергії насосами, вентиляторами та іншим енергетичним обладнанням, придатним для застосувань із високою швидкістю потоку.

Широка сумісність: адаптується до різних середовищ, таких як вода, пара, масло та кислотні/лужні розчини, охоплюючи різні робочі умови, такі як низька температура, висока температура та високий тиск, задовольняючи потреби багатьох галузей.

Просте керування: підтримує як ручне (ручка, черв’ячна передача), так і пневматичне керування. Ручне керування можна використовувати в екстрених ситуаціях, коли припиняється подача повітря, забезпечуючи нормальну роботу системи.

FAQ

1. Який необхідний тиск подачі повітря для дросельного клапана з пневматичним приводом?

Стандартний тиск подачі повітря 0,4-0,6 МПа. Це можна належним чином відрегулювати залежно від моделі приводу та діаметра клапана. Будь ласка, проконсультуйтеся з нашою командою продажів, щоб отримати конкретну пораду на основі ваших умов експлуатації.

2. Як вибрати між клапанами-батерфляями з пневматичним приводом із м’яким і металевим ущільненням?

Типи м’яких ущільнень (гума, PTFE) підходять для чистих середовищ низького тиску, нормальної температури (таких як водопровідна вода, харчові рідини), забезпечуючи високу стійкість до витоку, потенційно досягаючи нульового витоку. Типи металевих ущільнень підходять для високотемпературних, високих тисків, твердих частинок або корозійних середовищ (таких як пара, хімічна сировина), пропонуючи більшу стійкість до температури та тиску. Клієнти можуть вибирати на основі своїх характеристик носія та робочих вимог.

3. Чи можете ви налаштувати моделі великого діаметра своїх поворотних клапанів з пневматичним приводом?

так Наш стандартний виробничий діаметр DN40-DN1600. Для більшого діаметра пневматичних дросельних клапанів, будь ласка, зв’яжіться з нашим відділом продажів. Ми налаштуємо виробництво відповідно до ваших потреб, гарантуючи, що продукт відповідає експлуатаційним вимогам.

4. Який гарантійний термін продукту?

На наш дросельний клапан із пневматичним приводом діє річна гарантія. Протягом гарантійного періоду ми надамо безкоштовні послуги з ремонту або заміни для будь-яких проблем із якістю, спричинених не людською помилкою. Ми також надаємо довгострокову підтримку післяпродажного обслуговування.

5. Як встановити та обслуговувати дросельний клапан з пневматичним приводом?

Перед встановленням переконайтеся, що всі компоненти клапана комплектні та належної моделі, а також що всередині корпусу клапана немає сторонніх предметів. Під час монтажу переконайтеся, що клапан вирівняно з трубопроводом, фланцеве з’єднання надійне та уникайте спалювання ущільнень під час зварювання. Для щоденного технічного обслуговування тримайте клапан в чистоті, регулярно перевіряйте знос ущільнень, негайно замінюйте зношені частини та регулярно змащуйте частини трансмісії, щоб забезпечити безперебійну роботу клапана. Будуть надані детальні інструкції з монтажу та обслуговування.
