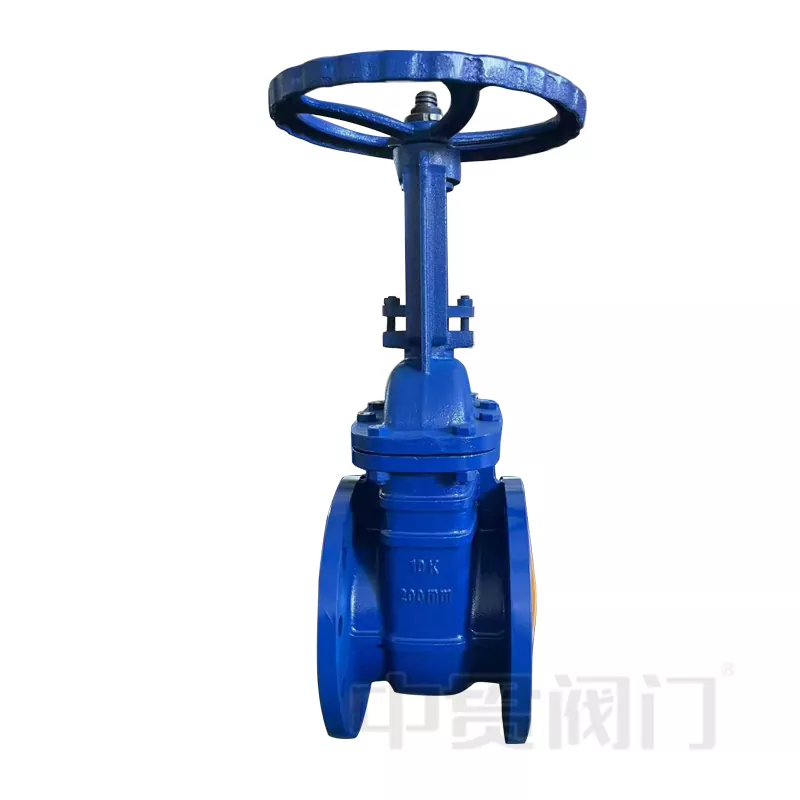

Засувний клапан із пружним сідлом конструкції висувного штока

Засувка з пружним сідлом, що піднімається, широко використовується в системах трубопроводів для таких середовищ, як вода, пара та нафта. Завдяки пружній ущільнювальній структурі він забезпечує хороші характеристики ущільнення, інтуїтивно зрозуміле керування та легке обслуговування. Затвор рухається перпендикулярно напрямку рідини. Цей клапан призначений лише для повністю відкритого або повністю закритого режиму і не повинен використовуватися для дроселювання або регулювання потоку.

Структурнийособливості

Оголений шток: статус відкритого/закритого клапана можна візуально визначити за висотою підйому штока

Подвійні ущільнювальні поверхні: клиновидна конструкція затвора з кутом клина зазвичай 5° або 2°52′ для середовища з нижчою температурою

Еластичний ущільнювальний матеріал: виготовлений з EPDM, NBR або інших корозійностійких матеріалів для чудової герметизації

Фланцеве з'єднання: просте встановлення та обслуговування трубопроводу

Переваги

Застереження щодо використання

Не підходить для високої температури або високого тиску: пружні ущільнювальні матеріали зазвичай витримують температуру до 80°C (залежно від матеріалу). Для умов високого тиску виберіть засувку з жорстким металевим ущільненням.

Уникайте середовищ, насичених частинками: тверді частки можуть пошкодити еластичну ущільнювальну поверхню. Якщо середовище містить пісок або частинки, рекомендується використовувати фільтр.

Чому варто вибрати Zhejiang Zhongguan?

1. Посилання на проект

Завдяки більш ніж 19-річному досвіду виробництва клапанів і подвійним виробничим базам (Тяньцзінь для чавуну, Веньчжоу для литої сталі), наші засувки з пружним сідлом із висувним штоком широко використовуються в:

Муніципальні проекти водопостачання в Південно-Східній Азії (Філіппіни, Таїланд тощо)

Системи промислових трубопроводів для допоміжних нафтохімічних об’єктів на Близькому Сході

Проекти очищення та водопостачання в Чжецзяні, Тяньцзіні та інших регіонах Китаю

2. Послуги налаштування OEM / ODM

Послуги OEM: колір корпусу клапана, литий логотип, дизайн таблички, налаштування упаковки

Послуги ODM: регулювання висоти штока, стандарти свердління фланців (ANSI, BS, DIN, GB), оптимізація формули EPDM/NBR для певних середовищ

Низька мінімальна ціна: лише 50 одиниць для налаштування логотипу

3. Сертифікати

ISO 9001:2015

Сидіння з EPDM, сертифіковане WRAS (доступне за запитом – необхідне для застосувань з питною водою)

Кілька патентів на дизайн і корисну модель

4. Післяпродажне обслуговування

Річна гарантія: безкоштовна заміна виробничих дефектів

Повна технічна підтримка: передпродажний вибір, оновлення в процесі продажу, допомога в установці після продажу

Цілодобова відповідь : англомовна команда відділу продажів і технічна команда

5. Упаковка та доставка

Стандартні експортні дерев'яні ящики (без фумігації)

Пластиковий ковпачок для захисту поверхонь фланців і різьби штока

Можливе завантаження змішаних контейнерів (засувки можна транспортувати разом із поворотними клапанами, зворотними клапанами тощо)

Технічне нагадування

Важливе нагадування: для дроселювання НЕ можна використовувати засувки з пружним сідлом. Частково відкриті умови призведуть до швидкої ерозії пружної ущільнювальної поверхні, особливо у середовищах, насичених частинками. Будь ласка, використовуйте лише повністю відкритий або повністю закритий.

Зустрічайте нас на виставках

Ми регулярно беремо участь у великих галузевих виставках по всьому світу. Приходьте особисто побачити наші шиберні засувки з висувним штоком і обговоріть потреби вашого проекту з нашою командою.

Vietwater 2025 (22-24 жовтня, Хошимін, В’єтнам) – стенд I06

Asiawater 2026 (квітень, Куала-Лумпур, Малайзія)

Зв'яжіться з намизаздалегідь призначити зустріч на виставці.
