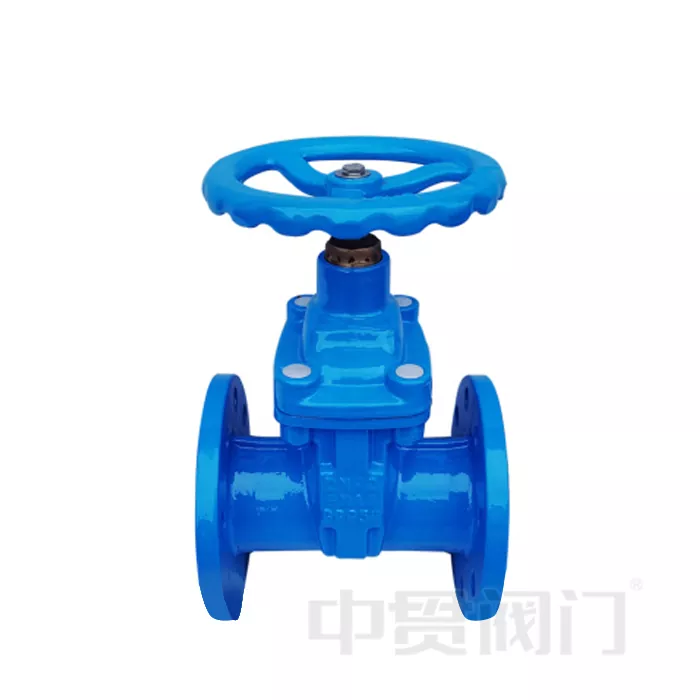

Засувний клапан із пружним сідлом, що не піднімається

Прихована конструкція штока: гайка штока клапана з’єднана з пластиною шиберу, і коли клапан відкривається та закривається, шток клапана лише обертається без підйому (приводиться в дію маховиком або коробкою передач), що економить простір для установки та підходить для підземних або вузьких середовищ.

Пружне м’яке ущільнення: пластина затвора покрита еластичними матеріалами, такими як гума або поліуретан (інтегрований процес герметизації), утворюючи щільне прилягання до сідла клапана, з хорошою герметизацією та може компенсувати незначний знос.

Матеріал корпусу клапана: зазвичай чавун (HT200, QT400), ковкий чавун або нержавіюча сталь, а внутрішня порожнина покрита епоксидною смолою для захисту від корозії.

Конструкція без відвідних отворів: Деякі моделі засувних пластин є міцними конструкціями, придатними для повністю відкритих/повністю закритих робочих умов і не підходять для регулювання потоку.

Вищезазначені чотири елементи є базовою конструкцією засувки з пружним сідлом, що не піднімається

застосування

Міське водопостачання: магістральна мережа, вторинний водопровід.

Система протипожежного захисту: мокрий/сухий вогнезахисний трубопровід.

Будівельні трубопроводи: Будівельне водопостачання та водовідведення, оборотна вода ОВК.

Галузь промисловості: очищення стічних вод, хімічні середовища (ущільнювальний матеріал потрібно вибирати відповідно до середовища)

Які основні характеристики шиберного клапана з пружним сідлом, що не піднімається?

Двонаправлене ущільнення: воно може ефективно ущільнювати як під прямим, так і під зворотним тиском, не обмежуючись напрямком потоку середовища.

Низький опір потоку: при повному відкритті канал прямий, з низьким опором рідини, підходить для ситуацій високого потоку.

Стійкість до корозії та довговічність: корпус клапана часто покривають епоксидною смолою, а гумове ущільнення є стійким до корозії та має тривалий термін служби.

Просте обслуговування: ущільнювальне кільце можна замінити, а деякі конструкції підтримують обслуговування в режимі онлайн без розбирання клапана.

Застосовні середовища: неагресивні середовища, такі як вода, стічні води, повітря тощо (загалом температура ≤80 ℃).

Налаштування та сертифікація OEM/ODM

Повна підтримка налаштування

Параметри елемента налаштування

Доступна серія кольорів кузова RAL (стандарт: синій RAL 5005)

Товщина покриття Епоксидне порошкове покриття, регулюється 250-400 мікрон

Брендування. Литий логотип на корпусі / Лазерне маркування / Табличка з нержавіючої сталі

Режим роботи Маховик / Коробка передач / Електричний привід / Пневматичний привід

Стандартний фланець GB / ANSI / BS / DIN / JIS необов'язковий

Упаковка Нейтральна експортна упаковка / Упаковка бренду клієнта

Сертифікати та стандарти: ISO 9001:2015 Система управління якістю. Відповідає GB/T 24924, AWWA C509, EN 1171. Звіт про заводські випробування з печаткою CNAS доступний для кожної партії. Може надати сертифікат походження, форму E, CIQ за запитом.

Міцність заводу та виробництва

Навіть коли літні температури перевищують 38°C (100°F), наші працівники на передовій чергують, працюючи понаднормово, щоб забезпечити своєчасне виробництво та доставку поворотних клапанів, засувок, кульових кранів та іншої основної продукції як для вітчизняних, так і за кордоном. Нещодавно ми завершили виробництво кількох закордонних замовлень, які в основному складаються з поворотних клапанів і засувок, які були акуратно упаковані та відправлені в країни клієнтів.

Інформація про виставку

Ми будемо присутні на ASIAWATER 2026 у Куала-Лумпурі, Малайзія (квітень 2026). Ласкаво просимо відвідати наш стенд.

Післяпродажне обслуговування та деталі доставки

Кожен клапан проходить суворе випробування тиском і перевірку матеріалів перед виходом із заводу. Надається гарантія 12-18 місяців відповідно до умов договору.

Час виготовлення зразка: 7 днів для стандартних розмірів (DN50-DN300). Час виконання гуртового замовлення: 30 днів для контейнерного замовлення.

Упаковка для експорту: стандартна дерев'яна упаковка / палетна упаковка з сертифікатом фумігації. Торці фланців захищені пластиковими ковпачками. Підтримка запасних частин: гумові кільця сідла, ущільнювальні кільця та гайки штока доступні протягом 5 років.

Промислове застосування

З нашого фактичного досвіду проекту:

Гальванічний завод у Чжецзяні: замінено на кульові крани з ПВХ Zhongguan, вирішено довгострокову проблему корозії, заощаджено майже 200 000 юанів на річних витратах на обслуговування.

Станція очищення стічних вод у Шаньдуні: після оцінки на місці нашою технічною командою було замінено оригінальні клапани з нержавіючої сталі на клапани Zhongguan, термін служби подовжено з 6 місяців до понад 5 років.

Велике фармацевтичне підприємство в Цзянсу: після переходу на клапанні рішення Zhongguan по всій лінії частота технічного обслуговування значно скоротилася, чистота продукту зросла на 0,3%.

Наша фабрика фон

Компанія Zhejiang Zhongguan Valve Manufacture Co., Ltd. була заснована в 2019 році командою з понад 19-річним досвідом роботи в галузі клапанів. Розташована в Оубей, Юнцзя, Веньчжоу, Чжецзян (рідне місто насосів і клапанів). У нас є дві виробничі бази в Тяньцзіні та Веньчжоу.

Основна продукція: поворотні клапани, засувки, кульові крани, зворотні клапани, фільтри, регулюючі клапани. Діапазон розмірів: від DN40 до DN1600 (більші розміри доступні за запитом).

Інтеграція ланцюга постачання: Північна база зосереджується на чавунних матеріалах. Південна база зосереджена на литих сталевих матеріалах. Ми інтегруємо ланцюг постачання водяних клапанів (північ) і ланцюг постачання промислових клапанів (південь), щоб надати клієнтам багатший вибір продукції.
