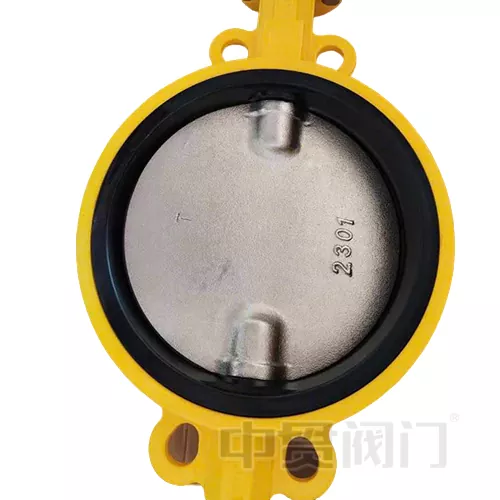

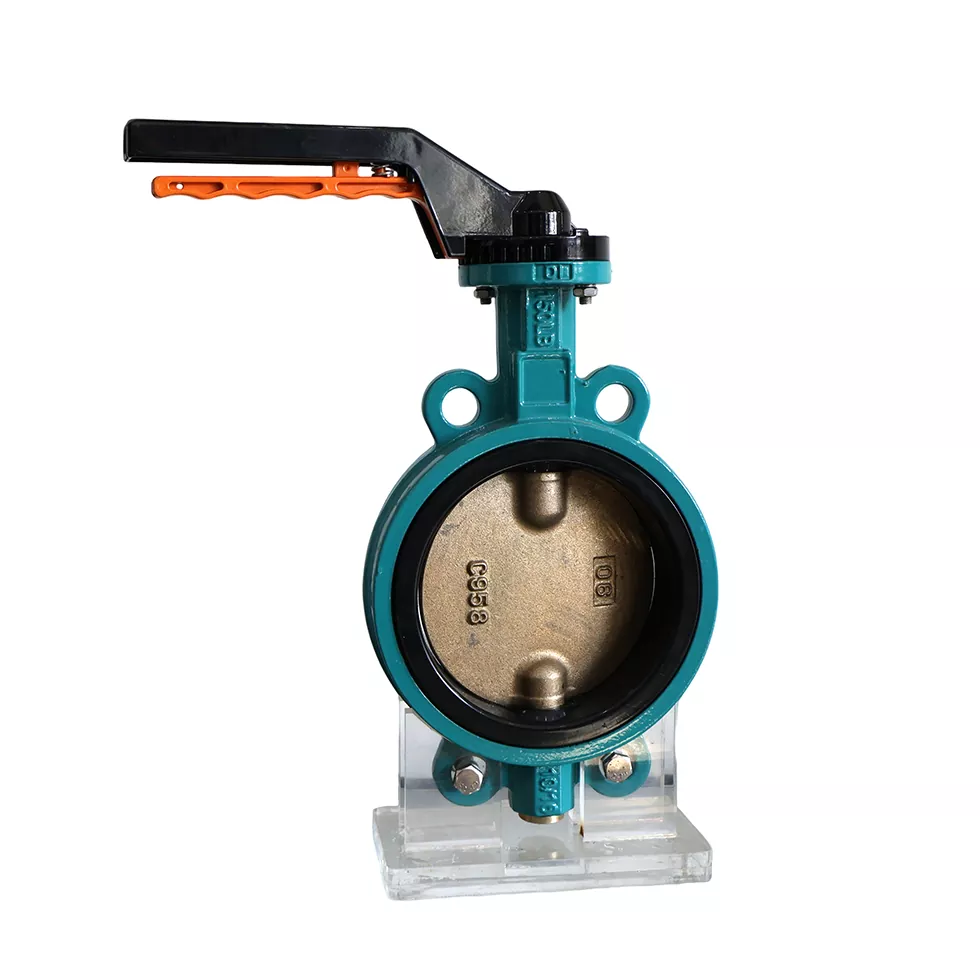

Напівсистельний дизайн метелика клапана

Дизайн напівсистему клапана метелика просто має одну різницю з іншим звичайним клапаном метеликів, він має два етапи, також може називатися як вал розділеного клапана, це означає зменшення поперечного перерізу і ставити більше значення для вартості KV. Якщо ви шукаєте такі клапані для своєї галузі чи проектів, клапан половини стебла - це хороший вибір, кожен матеріал деталей і верхній фланець або форма стебла, все це можна налаштувати.

Переваги щодо ефективності та застосовні межі

1. Економічний та простий у обслуговуванні:

Виробнича вартість клапана метелика STEM становить лише 70% від повного клапана метелика STEM, і немає необхідності підтримувати нижню коробку для набивання;

2. Оптимізація сценаріїв низької напруги:

Робочий тиск ≤ PN16, застосовна температура -10 ° C ~ 120 ° C (ущільнення EPDM) / -20 ° C ~ 80 ° C (NBR ущільнювача);

Значення резюме коефіцієнта потоку на 40% вище, ніж у клапана воріт того ж діаметра, а втрата тиску становить ≤ 0,2 бар (зі швидкістю потоку 2 м/с).

3. Гнучкість встановлення:

Половина стовбурового клапана метелика можна встановити горизонтально або вертикально, а корпус клапана може бути обраний у чавуні (GGG50) або нержавіючої сталі (CF8M);

Адаптація дизайну кліпів до проектів ремонту трубопроводів з обмеженим простором (наприклад, розширення трубопроводу обладнання).

4. Типова сумісність медіа:

а. Чиста вода, циркулююча охолоджуюча вода, пара низького тиску (≤1,6 мпА);

б. B.Neutral Oils (в'язкість ≤220CST), повітря та інші некорозійні гази;

c. C. НАВЧАЛЬНА Концентрація кислих та лужних рідин (pH 5 ~ 9)
