Кульовий клапан, клапан метеликів та клапани управління: Посібник для рідинної галузі

Вступ

Клапани відіграють вирішальну роль у галузі рідини, контролюючи потік та тиск всередині трубопроводів. Серед різних типів клапанів кулькові клапани, клапани метеликів та контрольні клапани широко використовуються завдяки їх надійності, ефективності та універсальності. Цей посібник надає огляд цих типів клапана, їх додатків та ключових міркувань щодо вибору та використання.

1. Кулькові клапани

Огляд
Кулькові клапаниє клапанами на чверть, які використовують порожнисту, перфоровану сферу (куля) для управління потоком. Вони пропонують низьку стійкість до рідини і підходять для додатків для включення/вимкнення.

Основні особливості

• Дизайн: проста конструкція з кількома рухомими деталями, що призводить до високої надійності.
• Операція: швидка та проста в експлуатації; 90-градусний поворот ручки відкриває або закриває клапан.
• Герметизація: Зазвичай використовуйте м'які матеріали для ущільнення, забезпечуючи чудові можливості герметизації.

Заявки
Кулькові клапани зазвичай використовуються в:

• Системи водопостачання та водовідведення
• Нафтогазова промисловість
• Хімічна обробка
• Системи HVAC

Переваги

• Мінімальний падіння тиску
• Щільна герметика з низьким витоком
• Довговічний і довготривалий

Міркування

• Не ідеально підходить для дросельних застосувань, оскільки вони можуть спричинити турбулентність та знос.

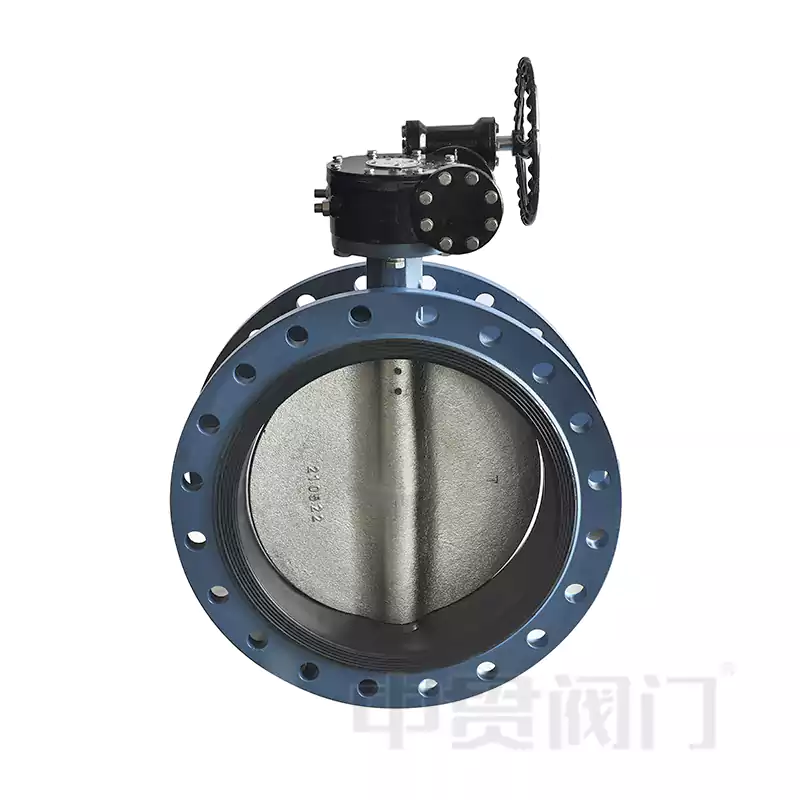

2. Клапани метеликів

Огляд
Клапани метеликів складаються з обертового диска, який регулює потік. Вони розроблені для швидкого відключення та дросельної програми.

Основні особливості

• Дизайн: компактний та легкий, що вимагає менше місця, ніж інші типи клапана.
• Операція: можна керувати вручну або автоматично, що дозволяє гнучкий контроль.
• Універсальність: доступні в різних матеріалах, включаючи метал та пластик.

Заявки
Клапани метеликів широко використовуються в:

• Очисні споруди
• Переробка їжі та напоїв
• Системи пожежної охорони
• Хімічна та фармацевтична промисловість

Переваги

• Ефективні через низькі матеріали та витрати на встановлення
• Підходить для застосувань великого діаметру
• Швидке відкриття та закриття

Міркування

• Може не забезпечити настільки щільно ущільнювач, як кулькові клапани, особливо в умовах високого тиску.

(Кімната збору клапана метеликів Чжунгуан)

3. Клапани управління

Огляд
Контрольні клапани регулюють потік, тиск та температуру в системі. Вони можуть постійно регулювати витрата і часто використовуються в автоматизації.

Основні особливості

• Дизайн: Зазвичай складні, з такими компонентами, як приводники та позиціонери для точного контролю.
• Операція: може керуватися вручну або через системи автоматизації для дистанційного керування.
• Зворотній зв'язок: оснащений датчиками для моніторингу та коригування в режимі реального часу.

Заявки
Контрольні клапани є важливими для:

• Генерація живлення
• Нафто вдосконалення
• Хімічне виробництво
• Системи розподілу води

Переваги

• Забезпечити точний контроль над змінними процесу
• Підвищити ефективність та безпеку в операціях
• Може бути інтегрований у автоматизовані системи для розширеної функціональності

Міркування

• Більш високі початкові витрати через складність та додаткові компоненти.
• Вимагають регулярного обслуговування для забезпечення оптимальних показників.

Висновок

Вибір правого клапана для конкретних застосувань у рідинній промисловості має вирішальне значення для забезпечення ефективності, надійності та безпеки. Кулькові клапани ідеально підходять для управління/вимкнення, клапани метеликів забезпечують чудові розроби для економії простору для дроселі, а контрольні клапани є важливими для точного регулювання потоку та тиску. Розуміння сильних та обмежень кожного типу клапана допоможе прийняти обґрунтовані рішення, що підвищують експлуатаційні показники.
