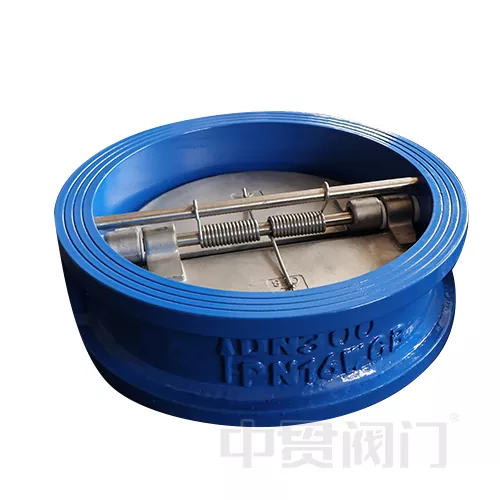

Чавунний вафельний подвійний пластинчастий зворотний клапан

Чавунний зворотний клапан Wafer Dual Plate добре зарекомендував себе у випускних отворах насосів у висотних будинках, мережах централізованого теплопостачання та в системах харчової промисловості та очищення, таких як модель DN200, яка успішно пригнічувала вібрації корпусу насоса, спричинені зворотним потоком охолодженої води в системі кондиціонування повітря комерційного комплексу. Його низький опір потоку (значення Cv 0,6~1,2) і характеристики, що не потребують технічного обслуговування, роблять його кращим обладнанням як за економічною ефективністю, так і за надійністю в умовах низького тиску.

Конструктивні та конструктивні особливості

Чавунний вафельний подвійний пластинчастий зворотний клапан має дві симетричні круглі пластини клапана (матеріал: ковкий чавун), з’єднані пружинними петлями, товщина яких становить 1/10~1/12 діаметра, це була перша функція, подвійний пружинний допоміжний диск.

Корпус із чавуну (ASTM A48, клас 35B) на 40% легший і на 60% коротший за фланцеві зворотні клапани, що робить його придатним для встановлення в обмеженому просторі. Затискний інтерфейс відповідає стандарту EN 1092-2 і підтримує класи тиску PN10-PN16. Тож ми можемо зробити висновок, що це компактний корпус.

Останнім є відкриття та закриття з низьким крутним моментом. Оптимізоване попереднє натяг пружини, тиск відкриття диска≤0,05 бар, час реакції на закриття≤0,5 секунди та коефіцієнт опору потоку (значення Kv) становить 0,6~1,2, що підходить для системи проти зворотного потоку та низького напору на виході з насоса.

Переваги продуктивності та можливості застосування

1. Баланс між економічністю та довговічністю:

Вартість чавунного матеріалу становить 1/3 вартості клапанів з нержавіючої сталі, і він може витримувати слабкі корозійні рідини (наприклад, охолоджуючу воду та побутові стічні води) з pH 6~9 через захист покриття;

Розрахунковий термін служби становить ≥10 років, а технічне обслуговування вимагає лише регулярного очищення пластини клапана.

2. Низький ризик гідроудару:

Пластина з подвійним клапаном у чавунному Wafer Dual PlateCheck Valve закривається поетапно, щоб зменшити вплив на трубопровід, викликаний раптовою зміною швидкості потоку, а пікове значення виміряного тиску гідроудару зменшується на 50%~70%;

3. Широка сумісність:

Діапазон застосовуваних температур -20°C~120°C, підтримка води, масла та хімікатів низької концентрації (наприклад, розчин етиленгліколю);

Може бути встановлений вертикально або горизонтально для труб з чавуну, ПВХ або вуглецевої сталі (потрібна прокладка).
