В той час як плаваючі, так і труніонкулькові клапаниСлужити однакову основну мету - контроль за собою - вони значно відрізняються за структурою, механізмом герметизації та діапазоном застосувань.
Розуміння цих відмінностей є важливим для виборуПравий клапандля вашої системи.
Структурна різниця

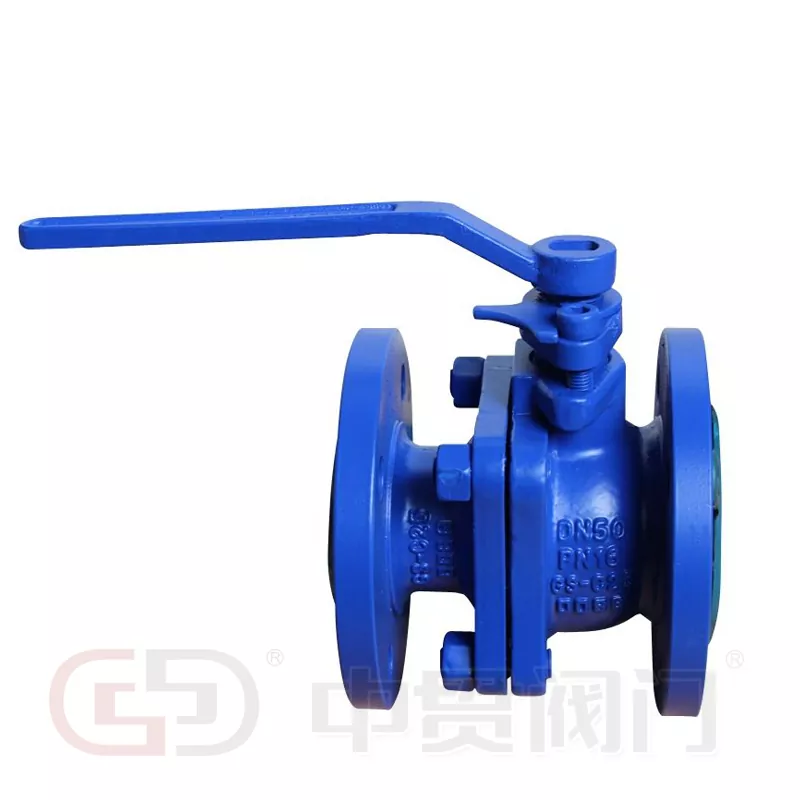

Плаваючий кульковий клапан:
М'яч тримається на місці лише сидінням клапана
Він "плаває" трохи вниз за течією при тиску
Підключений до одного стебла зверху
Як правило, простіший і компактніший
Кульовий клапан, встановлений на Trunnion:
М'яч утримується на місці двома валами (вгорі і внизу)
Він не рухається-замість сидінь завантажується пружиною або керується тиском у бік
Забезпечує більш жорсткий механізм управління та стабільні позиції
Плаваючий м'яч:
Покладається на переміщення м'яча до сидіння
Може страждати від деформації надлишкового тиску
Герметичність ущільнення залежить від тиску лінії
Ball Trunnion:
Куля зафіксовано
Сидіння рухаються до кулі, використовуючи тиск або пружини
Забезпечує більш стабільну герметизацію під високим тиском
Крутний момент
Плаваючі кулькові клапани потребують більш високого крутного моменту, тим більше, що тиск збільшується
Клапани Trunnion мають менші вимоги до крутного моменту, що робить їх ідеальними для автоматизації та систем великого діаметру
Де і коли використовувати плаваючі кулькові клапани
Плаваючі кулькові клапани є універсальними, надійними та рентабельними, але, як і будь-який тип клапана, вони світять лише в правильних додатках. Розуміння того, де вони найкраще працюють (а де цього не роблять), допомагає уникнути проблем з ефективністю та дорогими замінами.
Рекомендовані програми
Плаваючі кулькові клапани ідеально підходять для:
Трубопроводи малого та середнього діаметру (як правило, DN15 - DN150)
Системи низького та середнього тиску (клас 150–300)
Двонаправлені вимоги до вимкнення
Вручну операцію або нечасте введення
Типові типи рідини включають:
Вода
Стиснене повітря
Легкі масла
Природний газ
Чисті процеси рідини
Промисловості, де зазвичай використовуються плаваючі кулькові клапани:
Очищення води
ОВК
Їжа та напої (неісні засоби масової інформації)
Загальні хімічні технологічні лінії
Трубопроводи з розподілом газу
Не рекомендується для
Уникайте плаваючих кульових клапанів у наступних ситуаціях:
Дуже високий тиск
Excessive pressure can deform the ball or seat, leading to leaks
Трубопроводи з великим діаметром (> DN150)
Крутний момент, необхідний для роботи, стає надмірним
Системи з високим вмістом (часті відкриті/близькі операції)
Викликає прискорений знос сидіння
Рідини з суспензією або твердими частками
Суцільні матеріали можуть запобігти повному ущільнюванню або подряпати кульову поверхню
Дозвіл заявок
Не призначений для часткового відкриття - ризик ерозії сидінь
