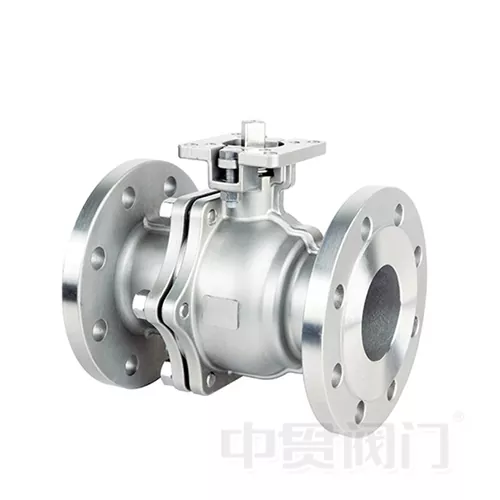

AПлаваючий кульковий клапан-це тип клапана чверть повороту, в якому м'яч фізично не фіксується стеблом або валом на обох кінцях. Натомість він «плаває» всередині корпусу клапана, що тримається на місці лише тиском сидінь клапана.
Це дозволяє кулі трохи рухатися вниз за течією під тиском рідини, притискаючись до сидіння вниз за течією, щоб створити щільне ущільнення.
Ключові функції включають:
Двоскладна або трискладна конструкція
Порожнистий куля з наскрізною ділянкою (отвір)
Єдине верхнє стебло, яке обертає м'яч
Герметизація досягнута за допомогою руху м'яча, а не руху сидіння
Ця плаваюча конструкція особливо добре працює в системах низького та середнього тиску, де потрібно двонаправлене ущільнювача без додаткової складності або вартості складання стверду.
ЯкПлаваючі кулькові клапаниПрацювати
Ключовим фактором операції з плаваючою кульовою клапаном полягає в її механізмі герметизації, активованого тиском. На відміну від клапанів, встановлених на Trunnion, де куля залишається закріпленим, а сидіння рухається, щоб створити ущільнення, плаваючий кульковий клапан покладається на зміщення кулі, щоб ущільнити потік.
Ось як це працює крок за кроком:
Принцип роботи
Рідина потрапляє в тіло клапана під тиском
Тиск спричиняє м'яч - утримується вільно між двома сидіннями - трохи рухатися вниз за течією
Цей рух щільно штовхає м'яч до сидіння вниз за течією
Отримане стиснення створює ущільнення, яка запобігає витоку
Цей метод забезпечує надійне відключення, навіть із відносно простою конструкцією та одним стеблом.
Двонаправлена герметика (з обмеженнями)
Більшість плаваючих кульових клапанів пропонують двонаправлену герметизацію, тобто вони можуть блокувати потік з будь-якого напрямку. Однак якість герметизації, як правило, краща в напрямку тиску через рух кулі вниз за течією.
Деякі конструкції включають вторинні ущільнювальні засоби, наприклад:
Весняні сидіння для покращення контакту
М’які або еластомерні матеріали сидіння для кращої адаптованості
Антистатичні пристрої для газових застосувань
Розгляд крутного моменту
Оскільки куля зміщується під час роботи, плаваючі кулькові клапани зазвичай потребують більшого крутного моменту для роботи, ніж клапани Trunnion, особливо під високим тиском.
Це важливо при виборі приводів або ручних стратегій експлуатації, особливо в:
Автоматизовані системи клапана
Лінії рідини високого тиску
Застосування високої тривалості
Резюме
Плаваючі кульові клапани ущільнюють, дозволяючи кулі рухатися вниз за течією і притиснутись до сидіння - просто, ефективний та компактний для багатьох поширених промислових цілей.
