Вафельне з'єднання - спосіб кріплення арматури (особливоповоротні клапани,зворотні клапани, тощо) між фланцями труб за допомогою довгих болтів. Його визначальною характеристикою є: клапан не має власних вбудованих фланців; натомість довгі болти проходять через фланці двох труб, щоб закріпити клапан посередині.

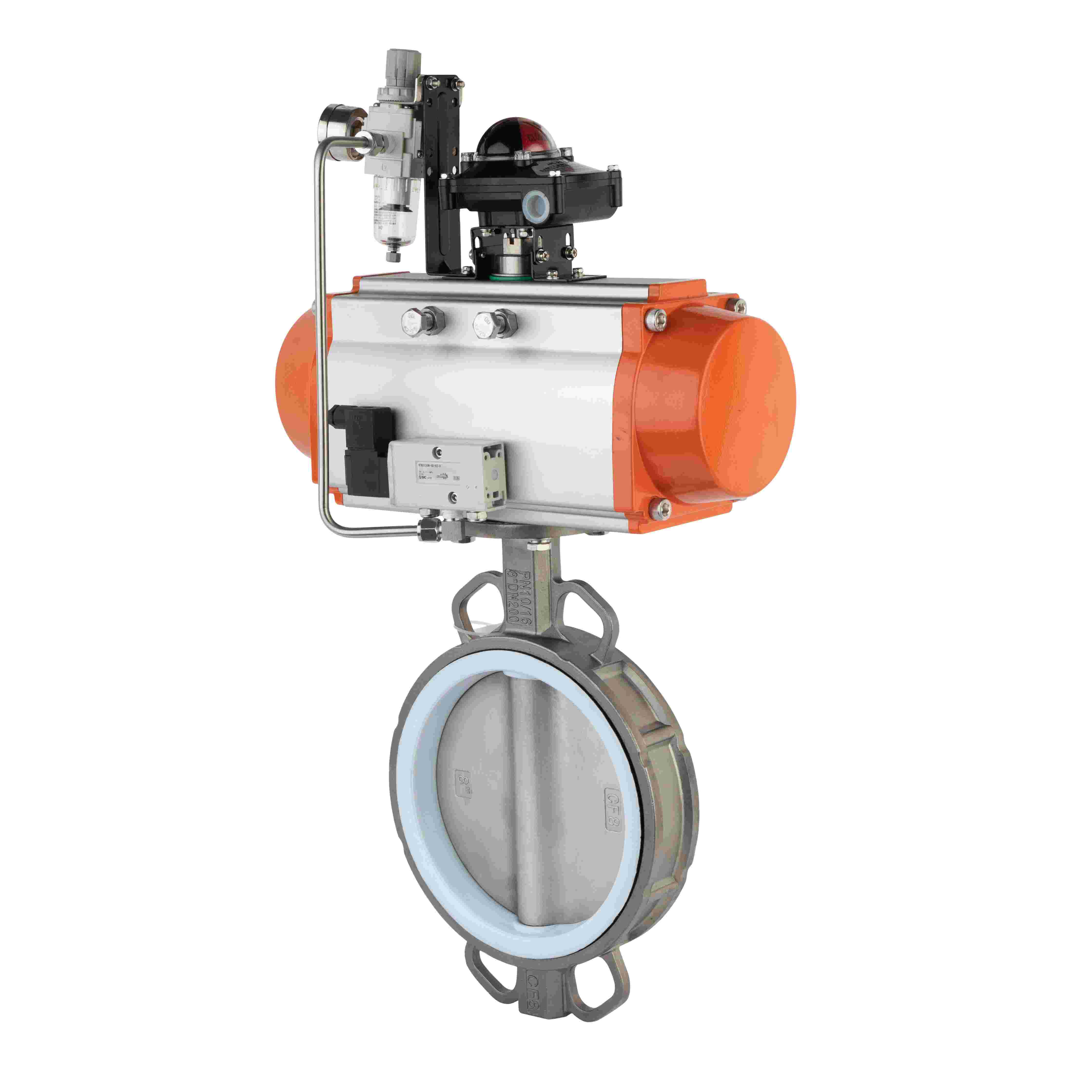

Клапан: корпус клапана не має отворів для болтів під фланець, лише гладку поверхню для встановлення. Загальні приклади: дискові дросельні клапани, межфланцеві зворотні клапани.
Болти: зазвичай шпильки або наскрізні болти, достатньої довжини, щоб пройти через отвори для болтів обох фланців труби.
Фланці для труб: кінці труб повинні бути оснащені стандартними фланцями.
Гайки: використовуються для затягування.
Помістіть міжфланцевий клапан між фланцями двох труб.
Вставте довгі болти через отвори для болтів одного фланця труби → через отвори для калібрування в корпусі межфланцевого клапана → через отвори для болтів фланця зворотної труби.
Закрутіть гайки з обох кінців. Коли гайки затягуються, два фланці труби стягуються разом.
Це затискне зусилля ущільнює клапан між фланцями, а прокладки (або вбудоване пружне ущільнення клапана) утворюють межу ущільнення.
| Особливість |
Вафельний тип |
Фланцевий (традиційний) |
| Болти |
Довгі болти; така ж кількість, як і фланцеві отвори |
Два комплекти болтів/гайок (по одному на фланець) |
| Конструкція клапана |
Легкий, тонкий, компактний |
Важкий, довгий, з цілісними фланцями |
| Установка/Видалення |
Для зняття клапана потрібно від'єднати обидві сторони |
Можна зняти клапан, відкрутивши один фланець |
| Вартість |
Менша вартість клапана; все ще потрібні трубні фланці |
Вища вартість клапана + фланець |
| вага |
світло; ідеально підходить для великих діаметрів |
Важка |
| Шляхи витоку |
Менше (дві ущільнювальні поверхні: клапан-фланець з кожного боку) |
Більше (чотири сторони: дві фланцеві прокладки плюс дві фланець-клапан) |
