Що таке безфланцеве підключення?(2)

Вафельне з'єднання - спосіб кріпленняклапани(особливоповоротні клапани, зворотні клапани, тощо) між фланцями труб за допомогою довгих болтів. Його визначальною характеристикою є: клапан не має власних вбудованих фланців; натомість довгі болти проходять через фланці двох труб, щоб закріпити клапан посередині.

1. Основні переваги та недоліки

Переваги:

Економія простору: довжина міжфланцевого клапана (розмір обличчям до лиця) становить від 1/3 до 1/4 довжини фланцевого клапана.

Зменшення витрат: Виключає ковку/механічну обробку двох інтегральних фланців на корпусі клапана.

Легкий: можна переміщати вручну без підйомного обладнання, особливо для великих діаметрів (наприклад, DN200 і вище).

Недоліки:

Не можна зняти окремо: щоб замінити міжфланцевий клапан, необхідно від’єднати обидва фланці труби (тобто трубу слід розсунути). Тому його не можна використовувати в тупиках труб або там, де доступний лише один бік.

Потрібне гарне вирівнювання: невідповідні фланці труби можуть перекрутити клапан і спричинити пошкодження ущільнення.

Не для дуже високого тиску: зазвичай використовується при низькому та середньому тиску (≤ PN40 / клас 300); надвисокий тиск може деформувати корпус клапана.

2. Загальні програми

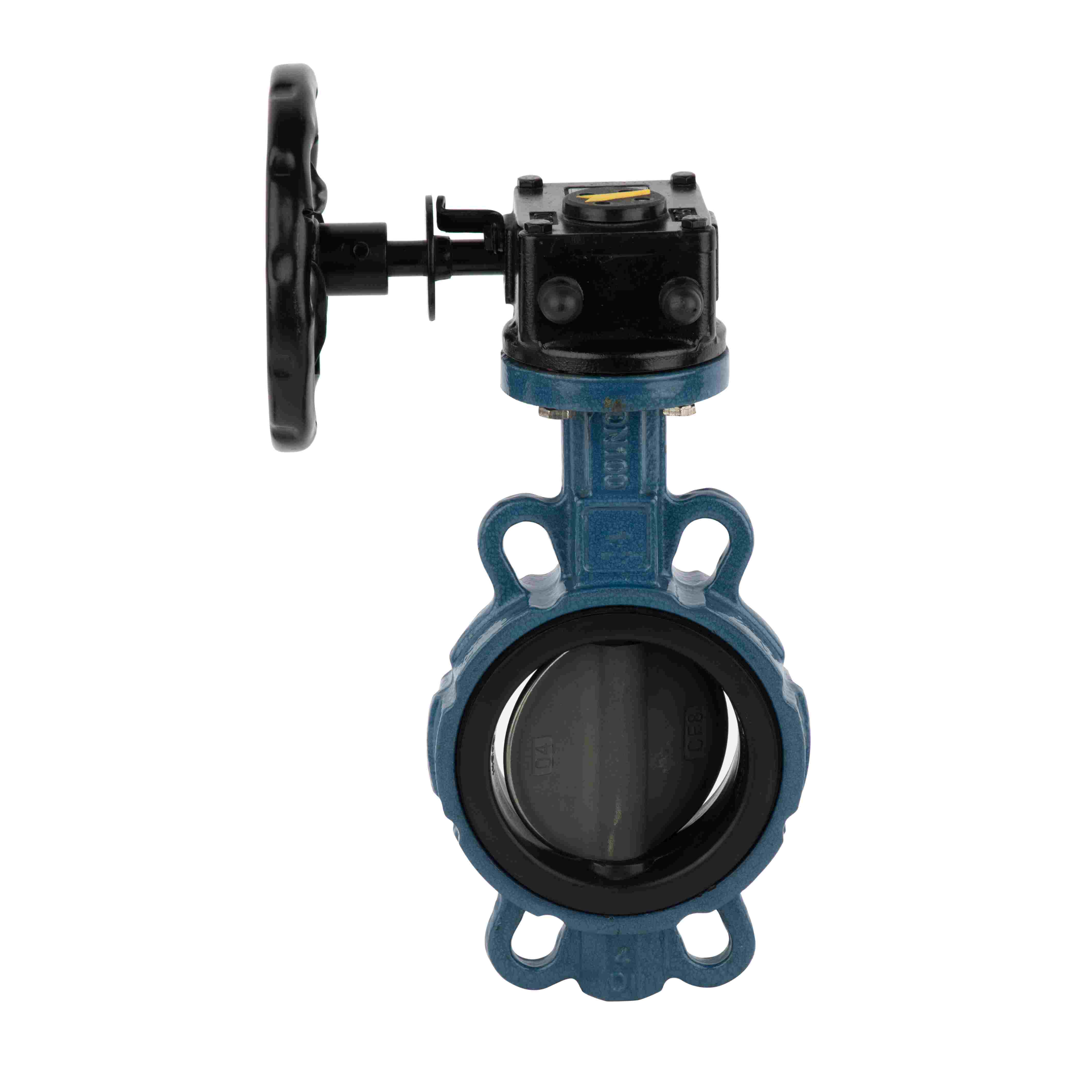

Вафельні дросельні затвори: водопідготовка, вентиляція, вентиляція, кондиціонування, протипожежні системи – поширені завдяки низькій вартості та легкому монтажу.

Вафельні зворотні клапани: запобігають зворотному потоку; набагато коротші, ніж поворотні зворотні клапани, затискаються безпосередньо між фланцями.

Клапани з безфланцевим футеруванням: застосування, стійке до корозії.

3. Примітки щодо встановлення

Довжина болта повинна бути розрахована точно:

2 × товщина фланця труби + фронтальна довжина клапана + 2 × товщина прокладки + 2 × висота гайки

Використовуйте відповідні стандарти з’єднання пластин (наприклад, EN 593, API 609, GB/T 12238) із відповідними стандартами для фланців труб (наприклад, GB/T 9119, HG/T 20592).

Застосовуйте рівномірний момент затягування болтів, щоб уникнути нерівномірного затискання, яке може спричинити заклинювання диска (поширена проблема з поворотними клапанами).

Резюме

Вафельний тип - це конструкція з'єднання, спрямована на малу вагу, низьку вартість і швидкий монтаж. По суті, він розглядає клапан як «затиснутий компонент» між двома фланцями труби. При виборі слід враховувати номінальний тиск, доступ для обслуговування та частоту видалення.
