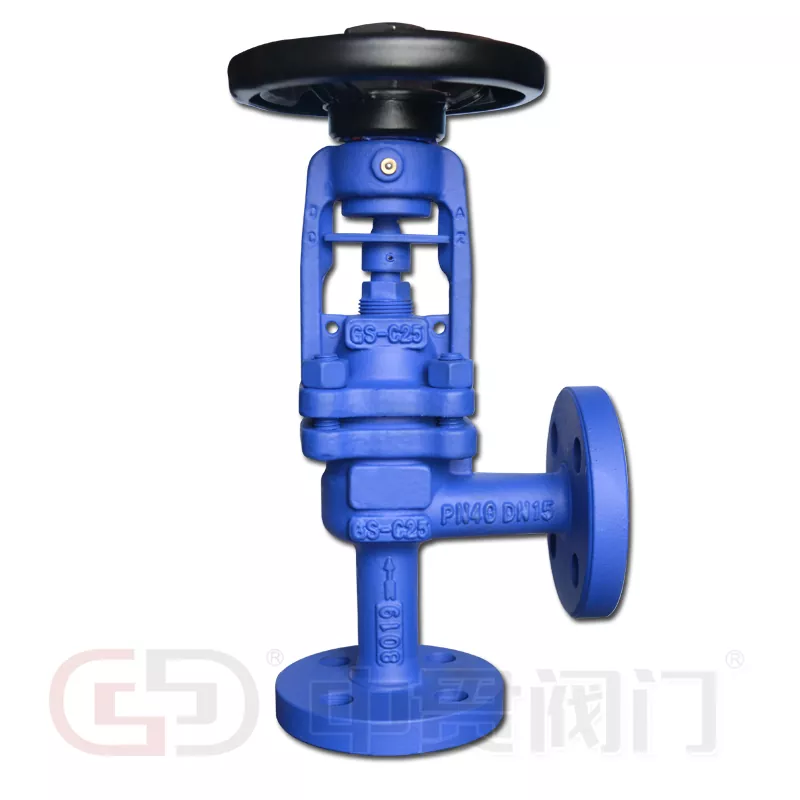

Прохідний клапан із сильфонним ущільненням для роботи з парою

01 особливості

Сильфонне ущільнення для умов паропроводу

Парові системи піддають ущільнення штока клапана впливу підвищених температур, змін тиску та повторюваних циклів нагрівання та охолодження. Звичайна упаковка може зношуватися і вимагати періодичного регулювання. У конструкції з сильфонним ущільненням використовується гнучкий металевий елемент між штоком клапана та вузлом кришки, щоб відокремити зону рухомого штока від технологічного середовища.

Нижній кінець сильфона приварений до штока, тоді як верхній кінець закріплений усередині кришки та корпусу. Таке розташування обмежує прямий контакт між технологічним середовищем і зоною ущільнення штока, роблячи конструкцію придатною для розподілу пари, допоміжних ліній котла, промислового опалювального обладнання та трубопроводів теплообмінника.

Прохідний клапан із сильфонним ущільненням для роботи з парою особливо актуальний, коли зовнішній контроль витоку штока є важливою частиною конструкції трубопроводу. Вибір матеріалу сильфона впливає на стійкість до температури, корозії та циклічного руху, тоді як матеріали корпусу клапана та обрізки визначають сумісність із середовищем процесу.

Первинне сильфонне ущільнення та вторинне ущільнення

У клапані використовуються два різні елементи ущільнення штока. Металевий сильфон утворює первинний бар’єр, а вторинне ущільнення забезпечує додаткове утримання, якщо первинне ущільнення порушено.

На цілісність сильфона впливають сумісність матеріалів, умови тиску та температури, вплив корозії та частота руху штока. Повторні рухи можуть сприяти втомі, а невідповідні середовища можуть прискорити деградацію матеріалу. Вторинна упаковка забезпечує додатковий захист, але не відновлює структурну цілісність пошкодженого сильфона.

Це ущільнювальне ущільнення актуальне для парових установок, де пріоритетом є зменшення звичайних витоків ущільнення штока. Загальна продуктивність клапана також залежить від внутрішніх ущільнювальних поверхонь, руху штока та вибраних матеріалів.

02 Вибір клапана для ізоляції або регулювання потоку

03 Варіанти матеріалів і посилання на дизайн DIN

Прохідний клапан із сильфонним ущільненням для роботи з парою доступний з кількома корпусами, сильфонами та матеріалами пакування. Ці варіанти підтримують різні комбінації термостійкості, стійкості до корозії, механічних вимог і міркувань щодо обслуговування.

Корпуси з вуглецевої сталі та чавуну задовольняють механічні та робочі вимоги, що відрізняються від корпусів з нержавіючої сталі. Для вибору сильфонів SS304, SS316, SS316L, SS310S і Hastelloy C пропонують різні характеристики матеріалу для термічного та хімічного впливу. PTFE та графітове ущільнення є альтернативними вторинними ущільнювальними матеріалами для різних умов експлуатації.

Ці стандарти надають контрольні точки для конструкції клапанів, сумісності розмірів, фланцевих з’єднань і випробувань. Вони допомагають створити технічну основу для інтеграції клапана в існуючий паропровід.

04 Робочий діапазон і вибір конфігурації

Заявлений асортимент продукції охоплює DN15–DN400, класи тиску PN16–PN40 і максимальну вказану робочу температуру 600°C.

Вибір слід починати з робочого тиску та температури, а потім умов пари, очікуваної частоти циклів, необхідної продуктивності відключення та розмірів з’єднання трубопроводу. Матеріал корпусу та клас тиску встановлюють основні механічні параметри, тоді як сплав сильфона та вторинне ущільнення відповідають вимогам до ущільнення штока.

Для роботи з високотемпературною парою сумісність матеріалів і співвідношення між тиском і температурою є ключовими при виборі конфігурації. Там, де клапан працюватиме часто, очікувана кількість циклів руху та характер регулюючого обов’язку також впливають на вимоги до сильфона та тримача.

05 Виробництво та перевірка якості в Zhongguan

Протягом майже двох десятиліть компанія Zhongguan будувала своє виробництво навколо парових клапанів. Завод у Тяньцзіні та завод у Веньчжоу Оубей працюють у тандемі — один обробляє важкі литі та сталеві кузови, інший зосереджується на складанні та точному оздобленні. Для цього парового клапана із сильфонним ущільненням цей розділ має значення: виливки корпусу надходять на конвеєр із уже перевіреними розмірами, і кожен вузол сильфона зварюється, перевіряється на герметичність і підбирається до конкретного штока, перш ніж він потрапить у капот.

Кожен готовий клапан перед упаковкою проходить випробування тиском, а дані випробувань прив'язані до серійного номера агрегату. Ущільнювальні поверхні перевіряються після випробування, а не безпосередньо перед ним, тому що сам цикл тиску може виявити проблеми, які пропускає статична перевірка. Сидіння та дискові вузли з додатковим наплавленням Stellite обробляються на окремій лінії, щоб уникнути перехресного забруднення зі стандартною обшивкою.

З технічної сторони підтримка вибору організована навколо параметрів пари, за яких ви фактично працюєте, — тиску, температури, частоти циклів і поведінки конденсату. Річна гарантія поширюється на підтверджені проблеми, пов’язані з якістю, а замінні сильфони, сидіння та компоненти сальника залишаються доступними після доставки. Сертифікати та випадки минулих проектів доступні за запитом, якщо вони вам потрібні для тендерного пакету.

Це для розподілу пари та промислового опаленняПрохідний клапан із сильфонним ущільненням для роботи з пароюпоєднує первинне металеве сильфонне ущільнення з вторинним сальником у DN15–DN400 і PN16–PN40. Пов'язані варіанти в тому самомуСтандартний промисловий клапан DINсім'ї включаютьПрохідний клапан із сильфонним ущільненням за стандартом DIN, прямолінійнийСтандартний прохідний клапан DIN,Зворотний клапан стандарту DIN, іЗасувка стандарту DIN.
