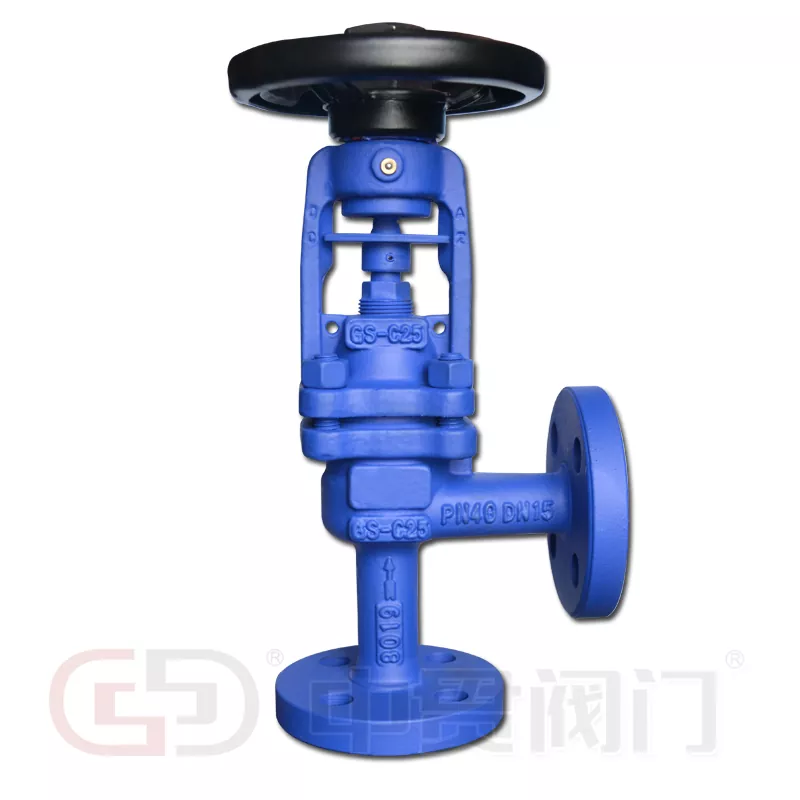

Сильфонний прохідний клапан зі стандартним кутом DIN

Кутовий прохідний клапан із сильфонним ущільненням стандарту DIN представляє важливу еволюцію в технології керування рідиною. На відміну від традиційних прямолінійних клапанів, ця конструкція кутового корпусу за своєю суттю вирішує проблеми обмеження простору та дренажу, типові для складних мереж трубопроводів. Перенаправляючи потік під кутом 90 градусів, він усуває потребу в додатковому колінному фітингу, зменшуючи падіння тиску та витрати на встановлення.

Опис продукту та технічні характеристики

Цей стандартний кутовий прохідний клапан із сильфонним ущільненням DIN поєднує компактну кутову структуру з багатошаровим металевим сильфонним ущільненням. Це кращий вибір для критичних завдань ізоляції в системах термального масла, перегрітої пари та небезпечних газів.

• Конструкційні матеріали

Кузов/капот: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Сильфон: SS304, SS316, SS316L, SS310S, Hastelloy C

Сідло та диск: нержавіюча сталь із твердим наплавленням Stellite (додатково)

• Розмір і діапазон тиску

Діапазон розмірів: DN15 – DN400

Номінальний тиск: PN16 – PN40

Діапазон температур: ≤600 °C

• Типові програми та засоби масової інформації

Системи: системи гарячого масла, системи пари, системи гарячої та холодної води, установки аміаку.

Носії: пара, технологічні гази, гаряча вода, термальне масло, аміак, теплоносії.

Основні переваги

Елемент металевого сильфонного ущільнення

Серцем цього клапана є багатошаровий металевий сильфон гідравлічної форми. Це усуває динамічне ущільнення на штоку, повністю запобігаючи зовнішній витік. На відміну від звичайних клапанів, що мають лише ущільнення, конструкція сильфона забезпечує нульові неконтрольовані викиди, що є критичним для екологічно чутливих установок із високою відповідальністю.

Оптимізована геометрія диска

Конічний, обтічний профіль диска забезпечує лінійну характеристику потоку та щільне закриття (до класу витоку VI). Така конструкція зменшує ерозію та вібрацію, значно подовжуючи термін служби порівняно зі стандартними запірними клапанами.

Резервна система ущільнення (сильфон + сальник)

Ми використовуємо архітектуру подвійного ущільнення. Основним ущільненням є металевий сильфон. Якщо сильфон коли-небудь вийде з ладу (надзвичайно рідко), вторинне ущільнення з PTFE або графіту забезпечує негайне резервне ущільнення, забезпечуючи безперебійну безпеку установки.

Мастило для змащення

Вбудований мастильний фітінг дозволяє змащувати шток, гайку штока та втулку безпосередньо під час експлуатації. Це зменшує робочий крутний момент і запобігає задиранню під час роботи з високим циклом.

Ергономічний маховик

Розроблений з протиковзкими виступами та оптимальним діаметром, маховик зменшує втому оператора та забезпечує плавну, точну модуляцію. Міцна конструкція стійка до пошкоджень від ударів у важких умовах виробництва.

Питання та відповіді – практична інформація про закупівлі

Q: Чи є у вас MOQ?

A: Ні, у нас немає мінімальної кількості замовлення. Навіть якщо вам потрібна одна штука, ми її виготовимо та доставимо. Як гнучка фабрика, ми раніше забезпечували єдиний запобіжний клапан для підтримки термінового обслуговування клієнта.

Q: Чи можете ви надати інші стандарти?

A: Так. Незважаючи на те, що наша основна експертиза – це стандартний кутовий сильфонний прохідний клапан DIN, ми можемо виготовляти за іншими стандартами (ANSI, BS, JIS) за запитом. Просто надайте нашій команді постачальників необхідний стандарт і клас тиску.

Q: Чи можу я отримати креслення запитувальних клапанів?

A: Так, але зверніть увагу, що підготовка малюнка вимагає певного часу. Передбачте достатній час у своєму графіку проекту. Ми не завжди можемо надати креслення для спеціальних, незвичайних або широкого асортименту клапанів (наприклад, DN400 або спеціальних сплавів), оскільки жодна фабрика не виробляє кожен тип клапана. Однак для всіх стандартних конфігурацій DIN доступні креслення з повними розмірами та P&ID.

Питання: скільки часу для пропозиції?

A: Зазвичай протягом 24 годин для стандартних запитів. Для спеціальних клапанів (наприклад, високолегованих або нестандартних класів тиску) зачекайте до 48 годин. Як професійний китайський виробник, ми надаємо пріоритет швидкій реакції.

Питання: як щодо упаковки?

A: Стандартна експортна упаковка використовує герметичні дерев’яні ящики для захисту від корозії. Для великих розмірів (зазвичай понад DN200) клапани закріплюються на піддонах за допомогою стрейч-плівки та вологостійкого бар’єру. Уся упаковка відповідає міжнародним стандартам доставки.
