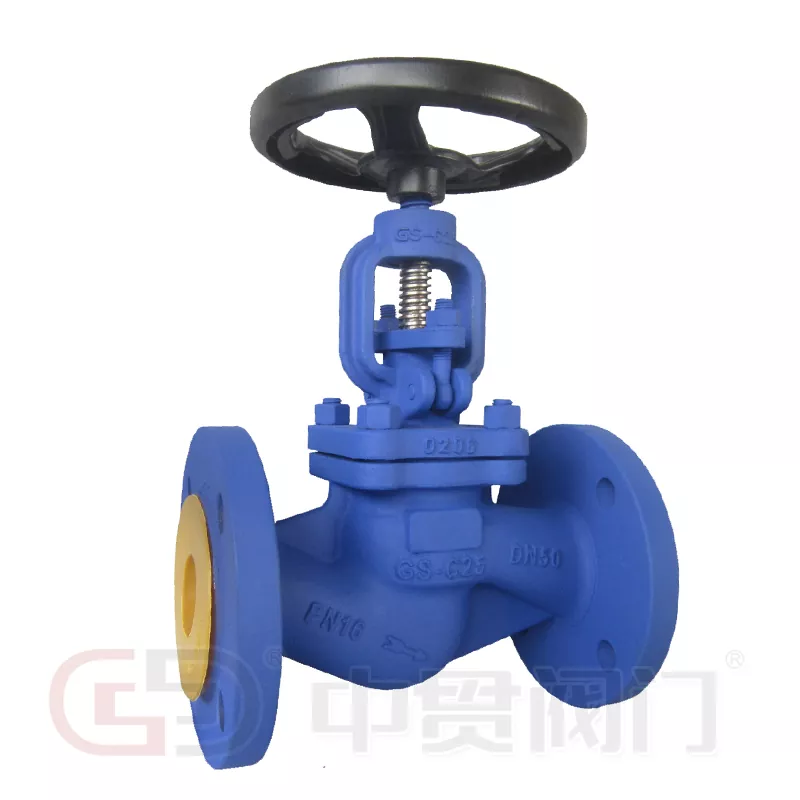

Стандартний прохідний клапан DIN

Конструкційний матеріал

Виготовлений із литої сталі, ковкого чавуну, вуглецевої сталі, нержавіючої сталі та інших конструкційних матеріалів, вибір матеріалу базується на таких основних властивостях: чудова стійкість до тиску/температури; Тривала стійкість до корозії; Пристосованість до конкретних умов праці

Функціональний принцип

Точний контроль рідини досягається за допомогою дисків, що приводяться в рух штоком, і привод є додатковим: ручне керування (стандарт); пневматичний привід (інтерфейс ISO 5211); електричне виконання (відповідно до IEC 60534).

Система ущільнення

Конфігурація пари ущільнювачів визначає рівень витоку прохідного клапана за стандартом DIN (відповідно до EN 12266): тверде металеве ущільнення (умови високої температури та високого тиску); металеві композитні ущільнення з PTFE (хімічні середовища); Металеві еластомерні ущільнювачі (нульова вимога до витоку)

Рівень тиску

Стандартний діапазон тиску: від PN10 до PN400 (відповідає класу ASME 150~2500)

Завершити з'єднання

Фланець (EN 1092-1), різьба (ISO 7-1/ISO 228-1), стикове зварювання (ASME)
