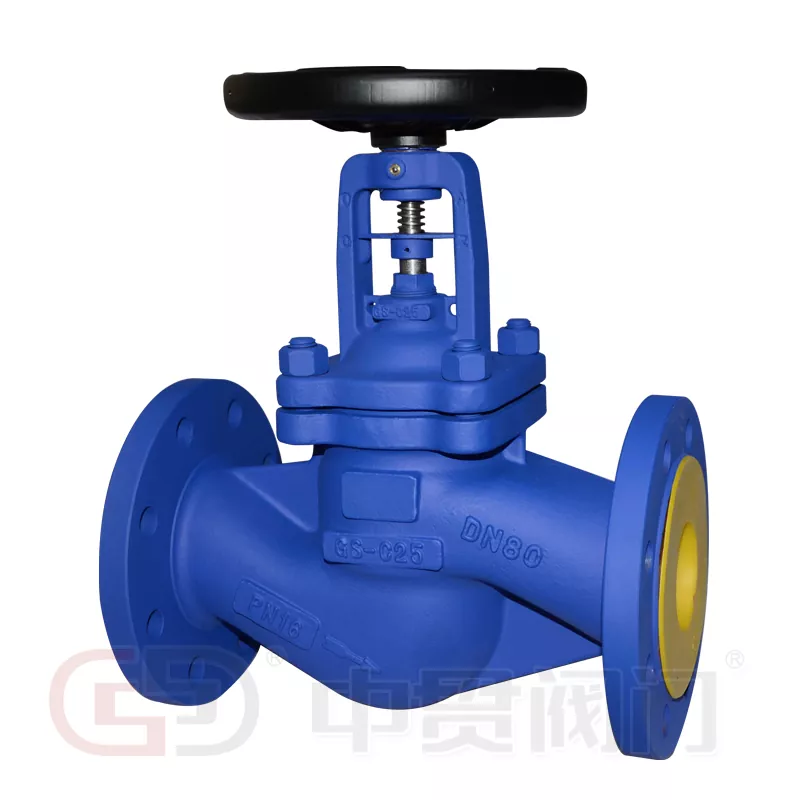

Прохідний клапан із сильфонним ущільненням за стандартом DIN

TheСильфонний герметичний прохідний клапан стандарту Zhongguan DINрозроблений для виняткової надійності, довговічності та герметичності в вимогливих промислових системах. Розроблений з точних і високоякісних матеріалів, цей клапан ідеально підходить для систем гарячого масла, парових систем і трубопроводів гарячої та холодної води.

Огляд продукту

У вузлі штока цього прохідного клапана із сильфонним ущільненням використовується сильфон із нержавіючої сталі для досягнення герметичності. Сильфон інтегровано всередину клапана, нижній кінець якого приварений до штока, щоб ефективно запобігти корозії системних рідин. Верхній кінець надійно затиснутий між кришкою клапана та корпусом, утворюючи довговічне ущільнення, яке не потребує обслуговування. Його компактна конструкція забезпечує надійну роботу навіть при високих температурах і тиску.

Додатки

• Системи гарячого масла
• Парові системи
• Трубопроводи гарячої та холодної води
• Корозійні та хімічні технологічні системи

Технічні характеристики

• Стандарт конструкції: DIN 3356
• Розмір торцевої поверхні: DIN 3202
• Фланцеві кінці: DIN 2543-2545
• Випробування та перевірка: DIN 3230
• Матеріал: нержавіюча сталь (шток і сильфон), вуглецева сталь або нержавіюча сталь (корпус)

Основні переваги сильфонних прохідних клапанів Zhongguan

1. Металевий сильфонний ущільнювальний сердечник

Серцем клапана є йогометалевий сильфонний вузол, створений за допомогою процесу автоматичного зварювання рулонами. Це забезпечує щільне динамічне ущільнення між штоком клапана та кришкою, запобігаючи витоку з області штока та забезпечуючи чудову довговічність у середовищі високого тиску та високої температури.

2. Конічний обтічний дизайн диска

Унікальний конічний і обтічний дизайн диска забезпечує плавний шлях потоку, мінімізує турбулентність і підвищує надійність ущільнення. Ця інноваційна структура продовжує термін служби диска, одночасно покращуючи загальну продуктивність клапана.

3. Гарантія подвійного ущільнення сильфонного ущільнення

Клапан поєднує сильфонне ущільнення з вторинним сальником для максимального захисту від витоку. Сильфон діє як основне ущільнення, ізолюючи носій від хвостовика, тоді як набивка служить резервним ущільненням. Разом вони створюють двошаровий герметизуючий бар’єр, який є високонадійним і довговічним.

4. Інтегрована форсунка для вприскування масла

Клапан має спеціальну форсунку для впорскування масла, що забезпечує пряме змащування основних рухомих частин, включаючи шток, гайку штока та направляючі втулки. Це зменшує тертя, запобігає зносу та забезпечує плавну та ефективну роботу клапана з часом.

5. Ергономічна робота ручного штурвала

Маховик призначений для ергономічного комфорту, зниження втоми оператора та забезпечення плавного й точного керування. Його легка та міцна конструкція підвищує довговічність, роблячи роботу легшою та безпечнішою навіть у складних промислових умовах.

Чому варто вибрати клапан Zhongguan?

• Високоякісне виробництво відповідно до DIN
• Надійне та довговічне ущільнення
• Сильфони з нержавіючої сталі, стійкі до корозії
• Оптимізований потік і знижений перепад тиску
• Зручна в обслуговуванні конструкція з подовженим терміном служби

Будь то промислові технологічні системи чи критичні трубопроводи,Сильфонний герметичний прохідний клапан стандарту Zhongguan DINзабезпечує неперевершену продуктивність, безпеку та надійність.
