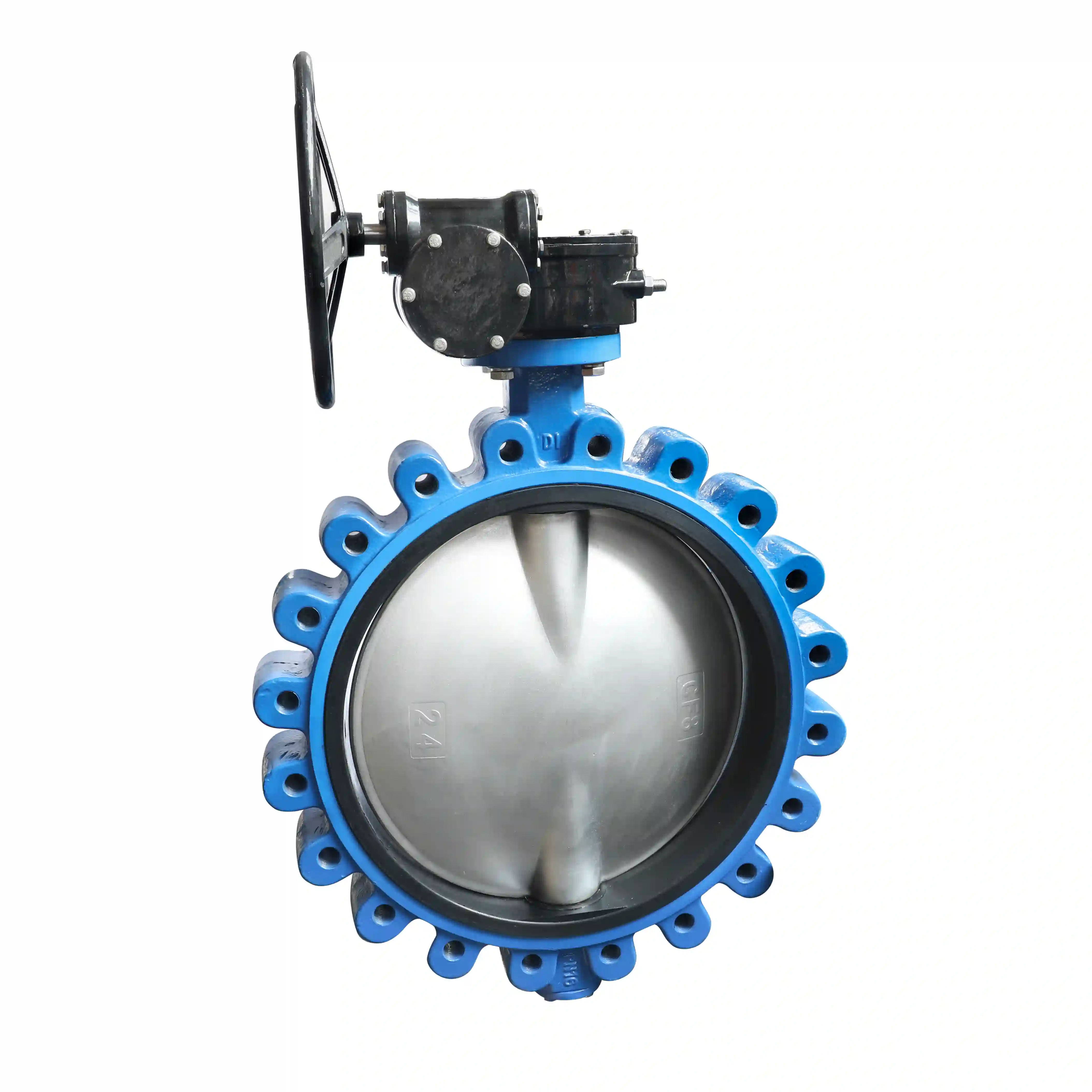

«З’єднання типу наконечника» зазвичай відноситься до методу встановлення дросельного клапана у вигляді наконечника між фланцями труби. Такий спосіб підключення дуже поширений в промислових системах трубопроводів. Свою назву він отримав від корпусу клапана, який має «вушко» з отворами для болтів.
Щоб краще зрозуміти цей метод з’єднання, його можна порівняти з іншим поширеним типом: з’єднанням у формі пластини.
Незалежне з’єднання, яке не заважає. Найпомітнішою особливістю з’єднання з наконечником є те, що труби з кожного боку незалежно кріпляться до клапана за допомогою болтів. Тобто фланець з лівого боку кріпиться болтами до лівих вушок клапана, а права сторона так само прикручується до правих вушок. Це дозволяє кожну сторону труби знімати незалежно, не впливаючи на ущільнення на протилежній стороні.
Розмістітьдисковий клапан у формі вушкаміж двома фланцями труб і вирівняйте отвори під болти.
Використовуйте болти, щоб надійно закріпити фланець з кожного боку до різьбових або наскрізних отворів на відповідних виступах клапана.
Цей дизайн має кілька явних переваг:
Полегшує «тупикове» обслуговування: Коли клапан необхідно встановити в кінці трубопроводу (наприклад, як дренажний клапан на кінці труби), з одного боку є лише фланець. Клапан у формі проушини можна прикрутити безпосередньо до цього єдиного фланця — чого не може зробити клапан у формі пластини.
Покращена стабільність системи: Порівняно з клапанами у формі пластини, які спираються на довгі болти, що затискають їх між фланцями, незалежна фіксація клапанів у формі вушок забезпечує міцнішу опору. У випадках, коли трубопроводи зазнають вібрації або коливання тиску, цей метод з’єднання забезпечує вищу стабільність і надійність.
Простіше обслуговування: Оскільки дві сторони трубопроводу з’єднані незалежно, коли необхідно обслуговувати або замінити клапан, потрібно розібрати лише ту сторону, на якій потрібно працювати. Немає необхідності від’єднувати обидві сторони трубопроводу одночасно, що значно скорочує час простою.
-
