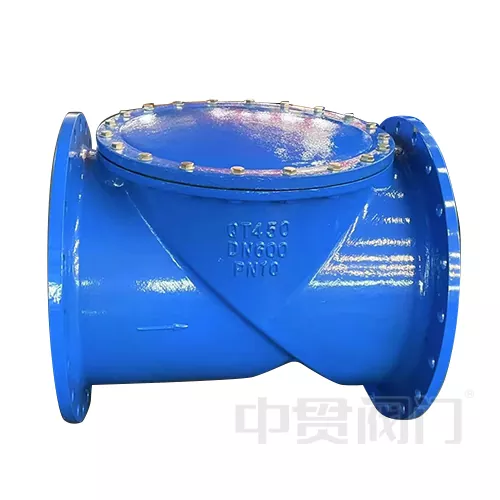

Поворотний зворотний клапан із зворотною заслінкою

Non-Return Flap Design Swing Check розроблений для систем з високим потоком (діаметр DN50-DN1200, тиск PN16-PN40), повнопрохідний проточний канал (коефіцієнт потоку Cv: 0,2-0,5), оснащений самозмащувальними петлями, може працювати з абразивним середовищем, що містить тверді частки ≤5 мм, і підходить для температур від -30 ℃ до 400 ℃. Він доступний з нержавіючої сталі 316L, дуплексної сталі. Безпружинна конструкція подовжує цикл технічного обслуговування до більш ніж 8 років, а її продуктивність значно перевищує продуктивність традиційних підйомних зворотних клапанів. Він підходить для нафтопроводів, систем конденсації електростанцій і сценаріїв хімічних корозійних середовищ

Конструкція та принцип роботи

Конструктивний дизайн і принцип роботи поворотного зворотного клапана з зворотною заслінкою в основному можна розділити на три частини. Спочатку нахилена заслінка, поворотний зворотний клапан зі зворотною заслінкою з нержавіючої сталі або дуплексної сталі, товщиною 1/5~1/8 діаметра труби, а поверхня може бути покрита твердим хромом. Підключається до корпусу клапана через верхній шарнірний штифт, кут нахилу зазвичай становить 5°~15°, а сила тяжіння та середній тиск використовуються для досягнення швидкого відкриття та закриття.

Далі він представлений у каналі потоку з низьким опором, оскільки він має повнопрохідну конструкцію (Full Bore), коефіцієнт опору потоку (значення Kv) на 40%~60% нижчий, ніж у традиційних підйомних зворотних клапанів; Крім того, кут відкриття заслінки досягає 75°~85°, зменшуючи втрату тиску, викликану турбулентністю, і підходить для сценаріїв великого потоку (таких як водопроводи DN1200).

Він має різноманітну систему ущільнення, сідло поворотного зворотного клапана з безповоротною заслінкою можна вибрати з EPDM, NBR або металевих твердих ущільнень, а рівень витоку відповідає стандарту API 598 класу IV; У закритому стані час контакту між клапаном і ущільнювальною поверхнею становить ≤0,2 секунди, що ефективно запобігає удару гідроударом. Коли середовище тече вперед, тиск штовхає диск клапана до відкриття; коли швидкість потоку повертається до нуля або тече у зворотному напрямку, диск клапана автоматично закривається через власну вагу та різницю зворотного тиску.

Типові області застосування:

1. Водяна рослина

2. Запобігання зворотному потоку насоса для трубопроводів сирої нафти;

3. Система утилізації конденсату для ТЕС;

4. Контроль повернення осаду для очисних споруд;

5. Захист від перехоплення корозійних середовищ (таких як 50% сірчана кислота) на хімічних підприємствах.
