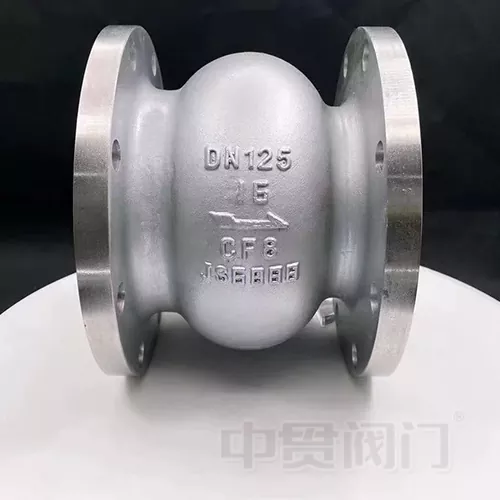

Зворотний клапан підйомного типу

Зворотний клапан підйомного типу – це автоматичний клапан, основною функцією якого є забезпечення односпрямованого потоку середовища та запобігання зворотному потоку. Він широко використовується в різних промислових і муніципальних системах трубопроводів і є ключовим компонентом для забезпечення стабільності тиску в системі та безпеки обладнання.Клапан Zhongguan, виробник, що спеціалізується на клапанах протягом 19 років, виробляє підйомні зворотні клапани, які суворо відповідають міжнародним стандартам. Використовуючи свої переваги в ланцюжку поставок по всьому Китаю, компанія вибирає високоякісні матеріали, які підходять для різних умов експлуатації, збалансовуючи структурну раціональність і простоту використання. Специфікації доступні для задоволення конкретних потреб клієнтів.

У наших підйомних зворотних клапанах використовується дискова структура клапана, що рухається вертикально, що усуває зайву конструкцію та оптимізує схему потоку. Порівняно з традиційними зворотними клапанами, вони пропонують точнішу реакцію на відкриття та закриття, більш стабільні характеристики ущільнення та менші втрати опору потоку. Вони підходять для різних середовищ, включаючи воду, пару, масло та корозійні рідини, що робить їх одними з найбільш рентабельних зворотних клапанів на ринку.

Принцип роботи продукту

Зворотний клапан Zhongguan Valve Lift Type працює на основі синергічного ефекту тиску рідини та механічної структури. Він забезпечує автоматичний контроль відкривання та закривання без ручного чи зовнішнього впливу. Конкретний процес полягає в наступному:

1. Прямий потік: коли середовище тече вперед уздовж трубопроводу, тиск рідини долає вагу диска клапана та силу пружини, штовхаючи диск клапана вертикально вгору, створюючи плавний шлях потоку між сідлом клапана та диском клапана, дозволяючи середовищу проходити плавно;

2. Зворотне відсічення: коли потік середовища припиняється або виникає тенденція зворотного потоку, тиск рідини зникає. Під спільною дією власної ваги та відновлюючої сили пружини диск клапана швидко та вертикально опускається, щільно прилягаючи до сідла клапана для досягнення герметичності та запобігання зворотному потоку середовища.

3. Гарантія стабільності: пружинна конструкція прискорює швидкість закриття диска клапана, зменшує гідроудар і запобігає зносу, спричиненому зіткненнями між диском клапана та сідлом клапана, подовжуючи термін служби виробу та забезпечуючи тривалу стабільну роботу системи трубопроводу.

Основні характеристики продукту

Ми постійно віддаємо пріоритет фактичним умовам експлуатації, використовуючи численні практичні технології в розробці та виробництві наших зворотних клапанів підйомного типу. Це призводить до наступних основних характеристик, які відрізняють їх від звичайних аналогічних продуктів:

• Точне відкривання та закривання: лінійна осьова підйомна конструкція забезпечує швидку реакцію відкриття та закриття, усуваючи заклинювання та затримку, ефективно усуваючи гідроудари та роблячи її придатною для частих операцій запуску та зупинки насоса;

• Надійне ущільнення: завдяки використанню конструкції ущільнювальної поверхні з композиту металу та еластомеру ефективність ущільнення є стабільною, з довгостроковим контролем витоку нижче 0,01 л/хв·м і зношуванням, набагато нижчим, ніж у традиційних зворотних клапанів;

• Низький опір потоку: оптимізована конструкція каналу потоку зменшує втрати опору під час потоку середовища, при цьому втрати тиску не перевищують 0,15 бар при номінальній витраті, сприяючи системному енергозбереженню та зниженню споживання;

• Зручне технічне обслуговування: модульна конструкція конструкції позбавляє від необхідності розбирати фланці труб для планового обслуговування. Техніки можуть виконувати понад 90% робіт з технічного обслуговування через верхній інспекційний порт, що значно скорочує час обслуговування та знижує витрати на технічне обслуговування;

• Широка сумісність: матеріали та специфікації можна налаштувати для адаптації до різних умов тиску, температури та середовищ, охоплюючи різні номінальні діаметри від DN15 до DN300 і номінальний тиск від 1,6 МПа до 4,0 МПа, задовольняючи потреби закупівель у багатьох галузях.

Технічні переваги продукту

I. Переваги конструкції конструкції

Конструкція нашого зворотного клапана підйомного типу в поєднанні з 19-річним досвідом промисловості та відгуками про різні умови експлуатації пройшла багатовимірну оптимізацію, що призвело до диференційованих технічних переваг:

Лінійна структура відкривання та закривання: Завдяки конструкції осьового підйому для диска клапана, порівняно з традиційними поворотними зворотними клапанами, ефективно усувається гідроудар. Експериментальна перевірка показує, що в трубопровідній системі DN200 вона може зменшити коливання тиску гідроудару на 62%, захищаючи трубопроводи та обладнання від ударних пошкоджень;

Модульна збірка: корпус клапана, диск клапана, пружина та інші компоненти мають модульну конструкцію, що забезпечує високу точність збірки та зручне розбирання. Це не тільки полегшує тестування виробництва, але й забезпечує зручність для подальшого обслуговування, зменшуючи труднощі обслуговування та витрати на оплату праці;

Оптимізація полегшеної ваги: ​​Забезпечуючи міцність конструкції, товщину стінки корпусу клапана було оптимізовано, щоб зменшити вагу продукту, полегшити транспортування та встановлення, а також зменшити тиск навантаження на трубопровід, що робить його придатним для особливих сценаріїв встановлення, таких як велика висота та обмежені простори.

II. Переваги вибору матеріалу

Zhongguan Valve використовує свій інтегрований ланцюжок поставок у північному та південному Китаї, щоб вибрати відповідні матеріали на основі різних умов експлуатації, забезпечуючи довговічність та адаптивність своїх зворотних клапанів підйомного типу. Конкретні застосування матеріалів наступні:

Звичайні умови експлуатації: використовується ковкий чавун QT400-15 і нержавіюча сталь 2Cr13, що забезпечує високу економічну ефективність, стійкість до корозії та зносостійкість, підходить для води, пари та звичайних масляних середовищ.

Корозійні робочі умови: використовується нержавіюча сталь ZG1Cr18Ni9Ti, яка забезпечує високу стійкість до іонів хлориду, азотної кислоти та інших корозійних середовищ, підходить для опріснення морської води, хімічної корозії трубопроводів та інших сценаріїв.

Умови експлуатації при високих температурах і високому тиску: використовуються високотемпературні сплави, стійкі до температури до 300 ℃ і стійкості до тиску до 4,0 МПа, придатні для високотемпературних і високонапірних систем трубопроводів на електростанціях, котлах та інших застосуваннях.

Усі матеріали проходять суворі фізичні та хімічні випробування, щоб забезпечити відповідність стандартам, гарантувати якість продукції від джерела, подовжити термін служби продукції, зменшити частоту заміни та знизити довгострокові витрати на закупівлю для клієнтів.

III. Переваги виробничого процесу

У нас є дві основні виробничі бази в Тяньцзіні та Веньчжоу, оснащені сучасним обладнанням для обробки з ЧПУ та випробувальним обладнанням. Ми використовуємо стандартизовані виробничі процеси, щоб забезпечити постійну якість кожного зворотного клапана підйомного типу:

Точна обробка: такі ключові компоненти, як сідла клапанів і диски клапанів, обробляються на токарних верстатах з ЧПК, що забезпечує високу точність обробки та щільне ущільнення, зменшуючи ризик протікання.

Суворі випробування: ми створили комплексну систему випробувань, починаючи від перевірки сировини після прибуття та вибіркових перевірок під час виробництва до гідростатичного випробування готового продукту та випробування на герметичність. Кожен крок відповідає стандартам, а некваліфікованій продукції суворо заборонено залишати фабрику.

Стандартизоване виробництво: ми виробляємо відповідно до таких стандартів, як GB/T 12235-2022 та API 6D, забезпечуючи сумісність із основними міжнародними специфікаціями. Це полегшує клієнтам заміну існуючого обладнання, зменшуючи витрати на закупівлю та заміну.

Сценарії застосування продукту

Зворотний клапан підйомного типу Zhongguan з широкими можливостями адаптації може бути застосований до трубопровідних систем у багатьох областях, охоплюючи промисловий, муніципальний та екологічний сектори. Нижче наведено конкретні сценарії застосування:

I. Промисловий сектор

Нафтохімічна промисловість: підходить для трубопроводів, що транспортують сиру нафту, очищену нафту та хімічну сировину, запобігаючи зворотному потоку, який може пошкодити обладнання, відходи, і гарантує безпеку виробництва;

Енергетика: Використовується в котлах живильної води, охолоджувальної води та трубопроводів пари в теплових і гідроенергетичних системах, запобігаючи зворотному потоку середовища та забезпечуючи стабільну роботу генераторних установок;

Металургійна промисловість: підходить для трубопроводів для очищення металургійних стічних вод і високотемпературних димових газів, стійкий до корозійних середовищ і певних температур, що забезпечує плавний хід металургійних процесів.

II. Сектор комунального та громадського обслуговування

Очищення води: використовується в трубопроводах водопостачання та дренажу та трубопроводах для дозування хімікатів водопровідних і очисних споруд для запобігання зворотному потоку стічних вод і забрудненню чистої води, забезпечуючи стабільну роботу системи очищення води.

Муніципальне опалення: Адаптовано до міських трубопроводів централізованого опалення для запобігання зворотному потоку гарячої води, забезпечення стабільного тиску опалення та підвищення ефективності опалення.

Будівельне водопостачання та дренаж: використовується в системах водопостачання та протипожежних трубопроводах висотних будинків для запобігання зворотному потоку середовища, викликаного коливаннями тиску в трубопроводі, забезпечення водопостачання та пожежної безпеки будівель.

III. Особливі умови експлуатації

Опріснення морської води: виготовлено з корозійностійкої нержавіючої сталі, підходить для транспортування морської води та трубопроводів опрісненої води, стійке до корозії середовищ із високою солоністю, що забезпечує стабільний процес опріснення.

Низькотемпературні умови експлуатації: індивідуальні низькотемпературні адаптовані продукти, придатні для низьких температур середовищ від -40 ℃ до 0 ℃, використовуються в холодовому ланцюзі та трубопроводах для транспортування низькотемпературної рідини, забезпечуючи нормальну функцію запобігання зворотному потоку.

Умови роботи з частим пуском і зупинкою: Адаптовано для трубопровідних систем із частим пуском і зупинкою насоса, таких як системи циркуляційної води та системи аварійного водопостачання, із швидкою реакцією на відкриття та закриття, що зменшує вплив гідроудару.
