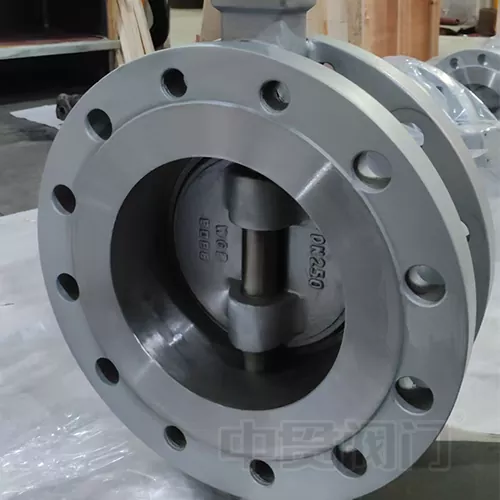

Що таке клапан метелика?

A клапан метеликає загальноприйнятим трубопроводом для передачі рідин у промислових застосуванні. Він має широкий спектр застосувань, таких як хімічна переробка, металургія, газогенератори, вугільний газ, природний газ, скраплений нафтовий газ та системи гарячого/холодного повітря.

Принцип робочого клапана метелика передбачає регулювання потоку рідкої середовища через тарілку метелика. Тарілка метелика розміщується вертикально в трубопроводі. Він є дископодібним і обертається навколо осі всередині корпусу клапана. Керуючи стеблом клапана, кут відхилення пластини метелика може бути відрегульований для управління витратами рідинного середовища.

Існує багато різних типівклапан метеликаS, такі як концентричні клапани метеликів, одноразові клапани метеликів, клапани метеликів з подвійним зміщенням та клапани метеликів з потрійним зміщенням. Характерна для концентричного клапана метелика полягає в тому, що вісь стебла клапана, центр кругової тарілки метелика та центр кузова клапана знаходяться в одній точці. Цей тип клапана метеликів має просту структуру і його легко виготовляти. Однак його недолік полягає в тому, що тарілка метеликів постійно перебуває у тертях із сидінням клапана, що призводить до швидкого зносу. Одноразовий клапан метелика вирішує цю проблему. Він відокремлює вісь стебла клапана від центру тарілки метелика, полегшуючи стиснення між тарілкою метелика та сидінням клапана. Зсувши центр стебла клапана як від центру тарілки метелика, так і від центру кузова клапана, ми отримуємо клапан метелика з подвійним зміщенням. Ця структура ефективно зменшує тертя між тарілкою метелика та сидінням клапана, мінімізуючи знос і значно продовжує термін служби клапана. Однак клапани метеликів з подвійним зміщенням також мають недоліки при обробці високотемпературних рідинних середовищ. Якщо використовуються стійкі тверді ущільнення високотемператури, середовище схильне до витоку. З іншого боку, якщо використовуються м'які ущільнення, вони не можуть витримати високі температури. Щоб вирішити цю проблему, потрійний розвідникклапан метеликабуло розроблено. Третє зміщення відокремлює вісь герметичної поверхні конічної пластини метелика від осі тіла циліндричного клапана, перетворюючи герметичний переріз пластини метелика від кругового до еліптичного. Це змінює початкову позиційну ущільнення на ущільнення крутного моменту, досягаючи герметизації через контактний тиск сидіння клапана.
